Байпас — это обходная ветвь, по которой поток проходит мимо узла или возвращается между участками системы. В отоплении она помогает организовать циркуляцию при закрытии контуров либо временно изолировать оборудование для обслуживания; место, арматуру и режим работы байпаса определяют схемой.
Разберись, что называют обходной ветвью
Байпас — это трубная перемычка, связывающая точки до и после оборудования или участки одного контура, чтобы у потока появился альтернативный путь. Вода может идти по ней постоянно, частично либо только после открытия клапана; конкретный режим зависит от схемы, перепада давления и положения арматуры. Поэтому сама перемычка не определяет, когда поток должен обходить основной прибор.
Назначение байпаса важно отличать от функции установленного на линии клапана. Прямой трубный участок только соединяет две точки, ручная арматура позволяет изолировать или переключить ветвь, а автоматический перепускной клапан реагирует на заданное условие, например на рост разницы давлений. Эти варианты решают разные задачи и не заменяют друг друга без пересчета схемы.
Определи, зачем он нужен
В отопительном контуре байпас может поддерживать циркуляцию, когда термостатические или зональные клапаны перекрывают часть ветвей. В такой конфигурации перепускной клапан способен ограничивать избыточное дифференциальное давление и связанный с ним шум на оставшихся открытых приборах. Нужен ли он конкретному дому, зависит от насоса, автоматики, источника тепла и гидравлической схемы.
Не закладывай перемычку автоматически для любой системы с несколькими зонами. Насос с регулированием перепада давления может менять производительность вслед за закрытием контуров, а гидравлический разделитель способен организовать необходимую циркуляцию по отдельным контурам. Эти решения применяют по расчету; добавленная без проекта ветвь может вызвать нежелательный переток и ухудшить распределение тепла.

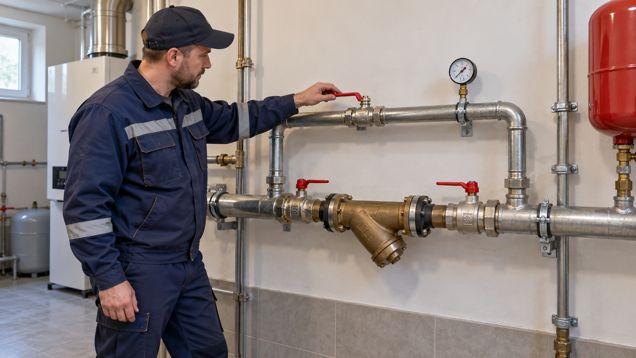

Обходной путь иногда предусматривают около фильтра, теплообменника или другого узла, который нужно периодически обслуживать. Перекрытие двух отсечных кранов позволяет снять прибор, а предусмотренная схема переключения сохраняет работу остальной части установки, если она рассчитана на такой режим. Это не означает, что любой узел можно исключить из контура на ходу: учитывай требования изготовителя и назначение устройства.
Выбери точки подключения и арматуру
На проектной схеме байпас связывает конкретные участки до и после обслуживаемого элемента либо подачу и обратную линию отопления. Отметь направление потока, основное оборудование, регулирующие и отсечные клапаны, насос и точки измерения давления. Схема должна показывать не только расположение труб, но и положение каждого крана в штатном и сервисном режимах.
В однотрубной системе радиаторный обход часто нужен для сохранения циркуляции по кольцу, когда клапан радиатора закрыт. Его расположение, диаметр и наличие регулирующей арматуры зависят от проекта стояка или кольца; произвольное сужение либо перекрытие перемычки может изменить работу соседних приборов. В двухтрубной системе радиаторы обычно подключены к параллельным ветвям, поэтому отдельный обход радиатора не следует добавлять по аналогии без расчетной причины.
Для перепускного клапана проверь обозначенное направление потока, диапазон настройки, присоединительный размер и допустимые температуру и давление. Уставка показывает условие начала открытия конкретной модели, а не универсальное значение для дома. Сверь монтажную схему устройства с проектом, чтобы клапан соединял требуемые линии и открывался при нужном изменении перепада.
Рассчитай расход и сопротивление ветви
Расчет начинают с максимального расхода в основном контуре и минимального потока, который должен сохраняться в выбранном режиме. Для отопления расход связывают с тепловой нагрузкой, расчетной разницей температур подачи и обратки, а также количеством одновременно работающих зон. Для насоса или другого прибора обязательный минимум берут из его технической документации, а не назначают по привычному диаметру трубы.
Сечение и длину обходной линии подбирают вместе с фитингами, клапаном и сопротивлением оставшейся сети. Слишком узкая или длинная ветвь может не пропустить расчетный расход; чрезмерно свободный путь способен увести через себя заметную часть потока и уменьшить подачу к потребителям. Учитывай допустимую скорость, потери давления, материал труб и рабочие параметры теплоносителя.
Перепускной клапан оценивают по характеристике расхода при требуемом перепаде, диапазону регулировки и шуму на рабочем режиме. Одного совпадения условного диаметра недостаточно: одинаковые по присоединению изделия могут пропускать разные объемы воды и начинать открываться при разных настройках. После подбора проверь расчетные точки при максимальном и минимальном числе открытых контуров.
Согласуй управление с насосом и потребителями
Ручная арматура подходит для положений, которые меняют по определенной сервисной процедуре; ее нельзя считать автоматической защитой от изменения расхода. Дифференциальный клапан сам открывает обход при достижении настройки, а насос с регулируемой скоростью меняет напор в ответ на сопротивление системы. Выбери один согласованный способ управления по проекту и характеристикам оборудования.
Работу байпасом настраивают на работающей установке по измеренному расходу или перепаду давления, соблюдая методику изготовителя. Если все зональные клапаны закрываются, проверь, куда в этот момент идет вода и сохраняется ли требуемый поток через котел, тепловой насос или циркулятор. Когда источник тепла требует минимального расхода, он должен обеспечиваться предусмотренной системой, а не случайным положением крана.
Слишком раннее открытие автоматического клапана может постоянно возвращать часть горячей воды в обратную линию, не обеспечивая достаточную циркуляцию через отопительные приборы. Слишком позднее открытие оставляет насос работать при высоком перепаде, из-за чего возможны шум и нестабильная регулировка. Проверяй настройки при изменении нагрузки, не перекрывая обязательные пути движения теплоносителя.
Подготовь монтаж и обслуживание
Размещай арматуру там, где к ней можно безопасно подойти для проверки и переключения; оставляй место для обслуживания клапана или снятия фильтра. Трубопровод закрепляют с учетом его массы и температурного расширения, а соединения и уплотнения выбирают по температуре, давлению и составу рабочей среды. Направление стрелок на корпусах и последовательность открытия кранов сверяют с паспортами компонентов.
Перед сервисом определи, какие части останутся под давлением и какие краны нужно закрыть. Останови оборудование, дай теплоносителю остыть, если этого требует инструкция, и проверь возможность изоляции узла; открытый обход может не обеспечивать прежнюю очистку, фильтрацию или теплообмен. Возврат устройства в систему выполняют в установленном порядке, после чего проверяют заполнение, удаление воздуха и отсутствие течи.
При наладке измерь температуру до и после узла, давление в нужных точках и расход в предусмотренных режимах. Проверь работу при открытых потребителях, при частичной нагрузке и при закрытии зон, если такой режим допускает проект. Если появляются шум, перегрев или слабый нагрев отдельных помещений, сначала зафиксируй показания и сопоставь их со схемой, затем по очереди проверяй насос, клапан, датчики и балансировку.
Сохрани схему с направлением потока, назначением арматуры, уставками и результатами измерений рядом с паспортами оборудования. Запись о байпасе помогает понять, какие участки разрешено изолировать и как восстановить штатный режим после обслуживания. При переделке системы сверяй фактическую разводку с документами и поручай перерасчет специалисту, если меняются насос, источник тепла или число контуров.
