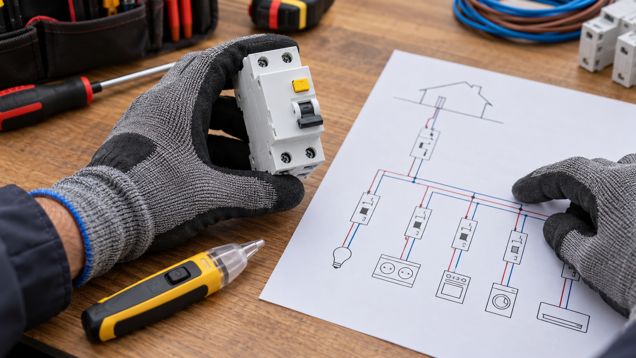

Дифференциальный автомат (RCBO) отключает линию при обнаружении дифференциального тока выше заданного порога и одновременно защищает её от перегрузки и короткого замыкания. При выборе сверяют кабель и нагрузку, затем номинальный ток, характеристику отключения, чувствительность и тип защиты — характеристики дифференциального автомата должны соответствовать назначению линии и проекту.
Что защищает дифавтомат
Дифференциальный автомат, или RCBO, объединяет две функции: реагирует на разницу токов в проводниках и отключает цепь при перегрузке либо коротком замыкании. Дифференциальная часть обнаруживает ток утечки, а расцепитель сверхтока защищает линию от недопустимой нагрузки. Конкретные характеристики зависят от модели и схемы подключения.
УЗО без встроенной защиты от сверхтока (RCCB) обнаруживает ток утечки, но само по себе не отключает перегрузку или короткое замыкание. Поэтому ему нужна подходящая защита от сверхтока. Дифавтомат совмещает эти функции в одном корпусе. При выборе дифференциального автомата реши, нужна ли отдельная защита одной линии или узел должен работать вместе с другими устройствами щита.
Устройство не устраняет неисправность и не делает опасный контакт безопасным. Оно снижает риск при определённых токах утечки и условиях, установленных его характеристиками. Рабочее заземление, исправная изоляция, правильный подбор проводников и безопасное пользование электроприборами остаются необходимыми.
Собери данные по защищаемой линии
До подбора определи назначение линии, напряжение и число фаз, материал и сечение кабеля, способ прокладки, длину и состав нагрузки. Учитывай не только мощность одновременно работающих приборов, но и нагрузку, которую проводка может выдерживать при длительной работе. Эти данные оценивает специалист по проекту и условиям конкретного объекта.
Отдельно отметь оборудование с электродвигателями, импульсными блоками питания, регуляторами скорости или силовой электроникой. При запуске мотор может кратковременно потреблять больше рабочего тока, а электронные устройства могут создавать токи утечки разной формы. Если подобрать устройство только по надписи на бытовом приборе, оно может отключаться без видимой неисправности либо не соответствовать нужной защите.
Для отдельной линии заранее реши, что должно отключаться при срабатывании и какие соседние цепи должны оставаться под напряжением. Одна общая защита может отключить сразу несколько потребителей; отдельное устройство на линию помогает локализовать отключение. Это решение нужно согласовать с общей схемой щита, а не добавлять устройство без проверки существующей защиты.
Согласуй защиту от перегрузки и короткого замыкания
Номинальный ток In — это ток, который дифференциальный автомат рассчитан проводить в заданных условиях, а его значение выбирают с учётом допустимой нагрузки кабеля и расчётного тока линии. Номинал нельзя повышать только ради того, чтобы устройство реже отключалось: если он превышает допустимую нагрузку проводника, аппарат может не защитить проводку от перегрева. Правильное значение подтверждают расчётом, а не только мощностью одного подключаемого прибора.
Характеристика мгновенного расцепления обозначается буквой и зависит от пусковых токов нагрузки и условий петли короткого замыкания. При слишком чувствительной характеристике возможны отключения во время запуска, но выбор более «медленной» кривой без расчёта тоже опасен. Специалист проверяет, успеет ли защита отключить повреждение при фактическом токе короткого замыкания в конце линии.
Проверь отключающую способность — максимальный ток короткого замыкания, который аппарат рассчитан безопасно отключить при указанных условиях. Её сопоставляют с ожидаемым током в точке установки. Также учитывают резервную защиту выше по схеме, если это предусмотрено проектом. Маркировка с подходящей цифрой не компенсирует несовместимость с проводкой или схемой щита.
Выбери параметры дифференциальной защиты
Номинальный отключающий дифференциальный ток IΔn показывает чувствительность устройства к утечке. Уменьшать или увеличивать его произвольно нельзя: значение выбирают по назначению цепи, требуемому виду защиты и действующим нормам. Если несколько линий подключены через общую защиту, суммарные утечки исправных приборов могут вызвать нежелательное отключение; это учитывают при проектировании.
Тип AC рассчитан на определённый синусоидальный переменный ток утечки; тип A охватывает также пульсирующие составляющие постоянного тока. Для оборудования с преобразователями частоты, зарядными устройствами и другой силовой электроникой могут требоваться иные типы. Определи их по характеристикам нагрузки, инструкциям изготовителя и нормам объекта. Тип устройства для линии, защищаемой дифференциальным автоматом, выбирай с учётом всех подключённых приборов, а не только самого мощного.
Если оборудование способно создавать гладкий постоянный или смешанный ток утечки, обычного типа может быть недостаточно либо требоваться дополнительное решение. Такое бывает в установках с преобразователями, инверторами и зарядной техникой; точный вариант зависит от конструкции устройства и требований изготовителя. Перед покупкой найди в паспорте указания по требуемому типу защиты и передай их проектировщику.
Проверь полюса и схему щита
Число полюсов и способ отключения нейтрали определяются однофазной или трёхфазной сетью, видом заземления и схемой установки. Фазный и нейтральный проводники должны проходить через предусмотренные клеммы именно того аппарата, которому принадлежат. Нельзя объединять нейтрали разных защищаемых линий после устройств, если это противоречит схеме: такая ошибка часто вызывает срабатывание и может нарушить работу защиты.
Уточни селективность — согласованное срабатывание последовательных защит, при котором повреждение отключает ближайший к нему аппарат, когда такая схема требуется. Проверь, что устройство помещается в щите, совместимо с гребёнкой или шинами и соответствует предусмотренному монтажу. Размер корпуса и схожая маркировка не гарантируют электрическую совместимость.
Отдельные дифавтоматы на отдельные линии могут уменьшить число потребителей, которые потеряют питание при утечке в одном приборе. Но распределение защиты, общие УЗО, резервные аппараты и нейтральные шины должны рассматриваться вместе. Если при подключении нагрузки устройство сразу отключается, не перемыкай защиту и не переставляй проводники: нужна диагностика специалистом.
Монтаж поручай электрику
Дифференциальный автомат должен устанавливаться по проекту с соблюдением требований изготовителя и местных правил. Работы внутри щита проводят только после безопасного отключения и проверки отсутствия напряжения на нужных частях. Даже при выключенном вводном аппарате некоторые участки могут оставаться под напряжением из-за другого источника, генератора или солнечного инвертора.
Электрик проверяет сечение и состояние проводов, соответствие номинала защиты, правильность подключения фазы и нейтрали, заземление и ожидаемые токи повреждения. Для оценки применяют подходящие измерительные приборы и процедуры, а не только визуальный осмотр. Не устанавливай аппарат самостоятельно по схеме из ролика и не касайся открытых клемм: ошибка может привести к поражению током, пожару или отказу защиты.
Неиспользуемый резервный ввод, общий дифференциальный аппарат или изменение типа сети могут повлиять на выбор. Если щит модернизируют, специалист должен проверить всю цепь от питающего устройства до нагрузки и соответствие аппаратов друг другу. Для старой проводки сначала оценивают состояние кабеля и соединений; новый защитный аппарат не исправит повреждённую изоляцию или неверно выбранное сечение.
Проверь устройство после установки
После монтажа сверяют маркировку с проектом, закрывают доступ к токоведущим частям и проверяют защиту измерительными приборами. Нажатие кнопки «Тест» запускает встроенную проверочную цепь, но не заменяет инструментальную проверку времени и параметров срабатывания. Выполняй такой тест с периодичностью и способом, указанными изготовителем, и учитывай, что нагрузка при проверке отключится.
При случайных отключениях записывай, какая линия и нагрузка были включены, и передай сведения электрику. Причиной могут быть реальная утечка, неисправность прибора, ошибки нейтрали, суммарные токи утечки или неподходящие характеристики защиты. Не фиксируй клавишу во включённом положении и не меняй аппарат на устройство с более высоким номиналом без расчёта.
Сохрани паспорт и результаты проверки вместе со схемой щита, а также запиши, какая линия защищена. Сведения о дифференциальном автомате помогут электрику подобрать замену и разобраться в повторных отключениях без догадок. При запахе гари, нагреве корпуса, треске или повреждении не пользуйся линией до осмотра специалистом.
