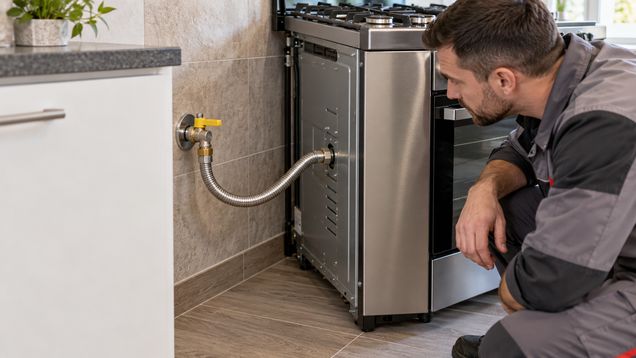

Сильфонная подводка для газа соединяет газовый прибор с предусмотренной проектом линией гибким металлическим гофрированным элементом. Для подключения сильфонной подводки для газа проверяют её назначение, материал, давление и присоединения; подобрать изделие и выполнить монтаж должен специалист.
Назначение гибкого соединения
Сильфонная подводка для газа — готовый гибкий участок с гофрированной металлической трубкой и концевыми соединениями. Гофры позволяют компенсировать небольшое перемещение прибора при монтаже, но не превращают подводку в универсальную замену стационарному газопроводу.
Внутри такой линии газ проходит по герметичной трубке. Паспорт сильфонной подводки для газа должен указывать разрешённое применение, рабочие параметры и тип соединений. Наружная оболочка, покрытие, накидные гайки и уплотнения различаются у разных моделей.
Не путайте короткую подводку к прибору с гибкой гофрированной трубой, рассчитанной на прокладку участка газовой системы. У них могут отличаться длина, соединения, требования к креплению и правила монтажа; внешнего сходства недостаточно, чтобы считать изделия взаимозаменяемыми.
Гибкий соединитель не регулирует давление, не перекрывает газ автоматически и не защищает от утечки. Запорный кран и другие необходимые элементы линии предусматривают отдельно по проекту.
Совместимость важнее внешнего вида
Сильфонная подводка для газа должна быть предназначена для конкретного вида топлива и подключаемого прибора. Проверяют допустимые давление и температуру, расход, условный проход, длину, материал трубки и тип концевых соединений, а также допуск изделия к указанному применению.
Сверьте резьбу и форму уплотнительной поверхности на обоих концах. Соединения могут использовать прокладку, конус или другой предусмотренный изготовителем способ герметизации; неподходящая пара деталей может пропускать газ даже при аккуратной затяжке.
Сильфонную подводку для газа подбирают по штатному расстоянию между вентилем и прибором, чтобы не растягивать её при монтаже. Избыточный запас не сворачивают в плотную петлю и не зажимают за корпусом техники; минимальный радиус изгиба и допустимое положение берут из инструкции модели.
- Маркировка и разрешённое применение для природного или сжиженного газа.
- Рабочее давление, расход и требования изготовителя подключаемого прибора.
- Длина, присоединительная резьба, тип уплотнения и материал корпуса.
- Температура вокруг линии, защита от коррозии и доступ для осмотра.
Перед покупкой уточните, относится ли изделие к соединителю газового прибора или к системе гибких труб. Если паспорт не указывает модель, рабочие параметры и назначение, не используйте такую деталь для газовой линии.
Маршрут и положение линии
Подводку прокладывают так, чтобы она не несла вес прибора, не касалась острых кромок и не попадала под дверцу, ящик или мебель. Труба не должна пережиматься при придвигании техники к стене или при штатном открывании её панели.
Избегайте натяжения, скручивания и соприкосновения с поверхностями, которые нагреваются выше предела, указанного производителем. Если рядом есть горячие части прибора, защитный экран или разделение предусматривают только способом, разрешённым документацией.
Вся длина соединителя должна оставаться доступной для визуального осмотра, если так требует конструкция изделия и местные правила. Не закрывайте его несъёмной отделкой и не проводите через стену, пол или мебель без прямого разрешения проекта и изготовителя.
Прибор устанавливают в предусмотренном месте, а вентиль оставляют доступным. Сильфонные подводки не соединяют друг с другом, чтобы нарастить длину, если такая схема прямо не предусмотрена для соответствующего изделия и объекта.
Подключение и проверка герметичности
Подключение газовой линии выполняют по проекту, инструкции прибора и паспорту подводки. Специалист проверяет совместимость концов, наличие штатных прокладок и достаточный зазор, чтобы после подключения гофра не была зажата корпусом или стеной.
При затяжке удерживают соединение подходящим инструментом и не передают усилие на гибкий участок. Уплотнительный материал применяют только там, где он предусмотрен типом резьбового соединения и документацией; дополнительная намотка может помешать нормальной посадке прокладки.
После установки специалист проверяет соединения разрешённым методом контроля утечек и подтверждает работу прибора. Нельзя искать утечку спичкой, зажигалкой или самодельным нагревом и нельзя проверять герметичность при включённом пламени.
Если прибор приходится перемещать для уборки или обслуживания, сначала изучают порядок безопасного отключения. Не тяните за шланг и не используйте его как ручку: повторное сгибание и скручивание может повредить трубку или уплотнения.
Осмотр и замена
Периодичность осмотра и срок службы определяются паспортом изделия, условиями эксплуатации и действующими требованиями. Единого срока, подходящего для любой подводки, нет; дату монтажа и документы на модель полезно сохранять.
При осмотре обращают внимание на трещины, вмятины, коррозию, потерю покрытия, следы перегрева и перекрученные участки. Если гофра деформирована, соединение шатается или чувствуется запах газа, прибор не используют до проверки специалистом.
Сильфонные подводки для газа не ремонтируют изолентой, хомутом или пайкой. Повреждённое изделие заменяют целиком на совместимую модель; соединение и газовую линию после работ снова проверяют на герметичность.
Не распрямляйте залом ударом или рычагом и не пытайтесь восстановить гофру после сильного перегиба. Даже если наружный дефект небольшой, внутреннее повреждение или ослабление стыка нельзя надёжно оценить без проверки.
Признаки неисправности и действия при запахе газа
Шипение, запах газа, следы коррозии или повреждённое уплотнение требуют прекращения эксплуатации и вызова специалиста. Не подтягивайте гайки на линии под давлением и не продолжайте пользоваться прибором до устранения причины.
При запахе газа не зажигайте огонь и не включайте или не выключайте электрические приборы в помещении. Если доступный вентиль можно перекрыть без риска, сделайте это, покиньте помещение и позвоните в аварийную газовую службу по номеру 104 из безопасного места.
Что записать после установки
В документах сохраняют модель, длину, дату установки, тип газа, характеристики соединений и сведения о проверке герметичности. Это помогает при осмотре подобрать совместимую замену и не путать гибкий соединитель прибора с участком стационарной системы.
Сильфонная подводка для газа должна лежать свободно, оставаться доступной для осмотра и не соприкасаться с горячими или острыми поверхностями. Если после перестановки прибора её положение изменилось, попросите специалиста повторно оценить натяжение, изгиб и герметичность соединений.
