Датчик углекислого газа измеряет концентрацию CO2 в воздухе помещения или канала и может передавать данные на дисплей либо контроллер. Выбор датчика углекислого газа зависит от места контроля, диапазона, точности и задачи: наблюдать за вентиляцией, отображать показание или управлять подачей наружного воздуха.
Что измеряет сенсор
Датчик углекислого газа определяет содержание CO2 в месте установки. В распространённых моделях используется оптический принцип NDIR: прибор оценивает, как газ поглощает инфракрасное излучение на заданной длине волны. Исполнение может быть комнатным, канальным или переносным, поэтому перед монтажом сверяют назначение и условия применения.
Уровень CO2 в занятом помещении часто меняется вместе с количеством людей и подачей наружного воздуха, поэтому его используют как один из показателей работы вентиляции. Само значение не показывает концентрацию всех остальных загрязнителей, качество фильтрации или наличие угарного газа. Для обнаружения CO применяют отдельный датчик: углекислый и угарный газы — разные вещества и требуют разных приборов.
В системах с управлением по потребности сигнал может влиять на открытие клапана или скорость вентилятора. Изменение подачи воздуха задаёт контроллер по проектной логике, а сам сенсор только измеряет CO2. Такая автоматика не отменяет требований к минимальной вентиляции, вытяжке и другим мерам контроля воздуха.
Как выбрать исполнение
При выборе датчика углекислого газа сверяют диапазон измерения с ожидаемыми условиями и задачей контроля. Учитывают точность, время отклика, устойчивость нуля, температурные условия и место установки. При слишком малом диапазоне возможны выход за пределы измерения и потеря полезного показания, а чрезмерно широкий может затруднить наблюдение за обычными изменениями.
Для комнатной установки выбирают настенный прибор с дисплеем или без него; для установки в воздуховоде нужен датчик, рассчитанный на поток и условия внутри канала. Переносной измеритель подходит для обходных проверок и сравнения нескольких зон. Не следует монтировать комнатную модель внутрь воздуховода, если её корпус и способ отбора воздуха на это не рассчитаны.
Проверяют тип выхода, питание и совместимость с системой управления. Доступны аналоговые сигналы, релейные выходы и цифровые интерфейсы, но их параметры отличаются у разных моделей. Совпадение назначения разъёма не гарантирует правильного подключения: сверяют схему, масштаб сигнала, полярность и допустимую нагрузку входа контроллера.
Некоторые приборы используют автоматическую калибровку по фоновому уровню, но она работает только при предусмотренном режиме эксплуатации. Если помещение постоянно занято или в нём есть другие источники CO2, такое самообнуление может принять повышенный фон за норму. Уточняют принцип калибровки в документации и выбирают настройку, подходящую графику использования здания.
Где разместить настенный прибор
Датчик углекислого газа размещают в зоне, где показание будет отражать воздух, которым пользуются люди, а не локальный поток из вентиляционной решётки. Избегают места непосредственно у приточного диффузора, открываемого окна, двери, угла или участка за мебелью. Поток свежего воздуха рядом с корпусом способен занижать показание, а застойная зона — завышать его относительно остальной комнаты.
Высоту, расстояние от людей и стен выбирают по документации датчика и планировке помещения. Измерительный вход не закрывают шторой, полкой, декоративной панелью или предметами обстановки. Не устанавливают сенсор так, чтобы на него постоянно попадал выдыхаемый воздух одного человека, пар, кухонный аэрозоль или прямое солнце, если это влияет на работу конкретной модели.
В открытом помещении с несколькими зонами один настенный прибор не всегда представляет весь объём. Перегородки, разные режимы использования и неравномерное перемешивание воздуха могут создавать локальные отличия. Для больших или сложных пространств число точек определяют по плану помещений и задаче контроля, а не только по площади пола.
Канальный датчик устанавливают в точке и ориентации, предусмотренной его монтажной схемой. Важно, чтобы проба воздуха соответствовала потоку в нужном канале, а чувствительный элемент был доступен для проверки. Не размещают зонд сразу за поворотом, заслонкой или в месте, где скорость и состав потока резко отличаются от участка, который требуется оценить.
Подключение к вентиляции
В схеме с датчиком углекислого газа заранее определяют, какое действие будет запускать автоматика и в каких пределах оно допустимо. Контроллер должен учитывать заданную вентиляционную стратегию, а не реагировать на единственное показание без проверки режима помещения. При наладке фиксируют, какое значение поступает от сенсора и как система реагирует на его изменение.
Если сенсор управляет клапаном или вентилятором, проверяют направление действия сигнала: рост или снижение измеренного значения должно вызывать предусмотренную команду. Неверная шкала, перепутанный выход или выбранный не тот режим управления способны привести к противоположному результату. Перед подключением исполнительных устройств автоматику испытывают по схеме изготовителя.
Измерительная точка должна соответствовать зоне управления. Если сенсор установлен в одном помещении, а клапан регулирует воздух для нескольких комнат, проветривание может распределяться неравномерно. Проектировщик проверяет, как изменение расхода повлияет на другие помещения, вытяжные каналы и общую подачу наружного воздуха.
Пусконаладка и проверка

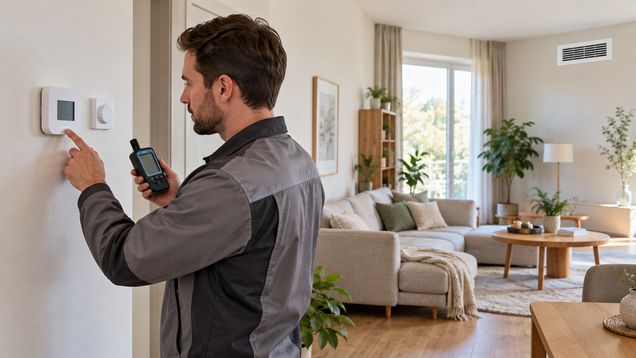

Перед включением проверяют корпус, чистоту воздушного входа, монтажное положение и электрическую схему. После запуска дают показанию стабилизироваться, затем сопоставляют его с переносным прибором или контрольной точкой при известных условиях. Сравнение проводят рядом во времени и в одной зоне, чтобы не принять обычную разницу помещений за неисправность.
Датчик не следует проверять выдохом вплотную к сенсорному отверстию: это создаёт кратковременно очень локальную концентрацию, не похожую на состояние комнаты. Для проверки используют предусмотренную изготовителем процедуру и наблюдают за реакцией на изменение фоновых условий. Если значение долго не меняется, проверяют питание, настройки выхода, связь с контроллером и калибровочный режим.
При вводе в эксплуатацию записывают место установки, режим вентиляции, назначение помещения, настройку контроллера и дату проверки. В журнале датчик концентрации углекислого газа указывают вместе с условиями исходного измерения. Без этих данных одно показание сложно сравнить с будущим замером. Изменение расстановки мебели, направления струи или режима использования может потребовать повторной оценки расположения сенсора.
Интерпретация показаний и обслуживание
Одно показание CO2 не служит универсальным порогом качества воздуха для всех комнат и режимов. На результат влияют число людей, продолжительность пребывания, уличный фон, перемешивание воздуха, открытые окна и работа вентиляции. Целевое значение для автоматики задают по задаче и применимым требованиям, не распространяя его автоматически на другие помещения.
Если показания устойчиво отличаются между зонами, сначала проверяют фактический приток воздуха, распределение по помещениям, место сенсора и его калибровку. Рост CO2 может указывать на изменение занятости или воздухообмена, но сам по себе не выявляет все причины дискомфорта. Для полной оценки вентиляции рассматривают также расход воздуха и работу оборудования.
При осмотре очищают входные отверстия только разрешённым способом, проверяют крепление, кабель, индикацию и отсутствие конденсата или загрязнения. Калибровку и обслуживание выполняют с периодичностью, установленной производителем и условиями эксплуатации. При замене сенсора сверяют диапазон, выход, способ калибровки и совместимость с контроллером.
Перед передачей системы в работу убеждаются, что датчик углекислого газа установлен в репрезентативной точке, корректно передаёт измеренное значение и связан с нужным каналом автоматики. Проверяют реакцию вентиляции на изменение сигнала и сохраняют настройки для последующей проверки. Обнаруженные ошибки устраняют до использования показаний для управления подачей воздуха.
