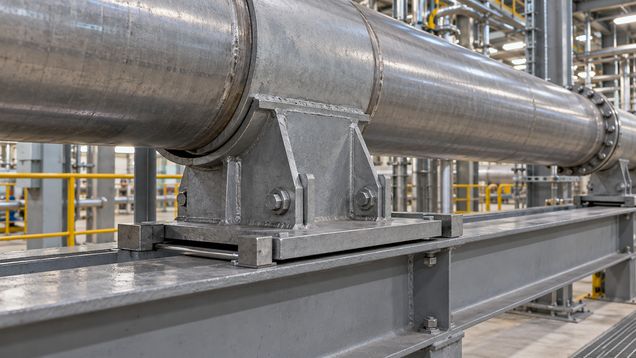

Скользящая опора трубопровода передаёт нагрузку на несущую конструкцию и допускает перемещение линии вдоль заданной оси. При подборе скользящей опоры трубопровода учитывают массу заполненной трубы, рабочий ход, направление движения и способ крепления к зданию. Неподвижные точки и направляющие проектируют в общей схеме.
Для чего нужен скользящий узел
Скользящая опора трубопровода поддерживает его вес и позволяет трубе смещаться относительно строительной конструкции в предусмотренном направлении. Перемещение возникает при нагреве и охлаждении, а в некоторых линиях — и при других режимах работы. Узел не фиксирует трубу жёстко в продольном направлении, однако сила трения всё равно передаётся на опору и учитывается в расчёте.
В простом варианте труба или её опорный башмак опирается на пластину с поверхностью скольжения. В более сложных системах применяют башмаки, направляющие, роликовые элементы или комбинированные детали. Конструкция зависит от температуры, диаметра, изоляции, величины перемещения, направления усилия и требований к среде; не всякая плоская металлическая пластина подходит для горячей или изолированной линии.
Скользящий узел отличается от неподвижного крепления. Фиксированная опора удерживает линию в назначенной точке и передаёт продольные усилия в конструкцию, а направляющая ограничивает боковое смещение, сохраняя заданную свободу вдоль оси. В проекте эти элементы работают совместно, поэтому установка скользящей детали вместо фиксатора или наоборот меняет расчётную схему всей трассы.
Как устроено движение линии
Температурное удлинение зависит от материала трубы, длины участка и изменения температуры между режимами. Перемещение распределяется относительно неподвижных точек и меняет направление на поворотах или в компенсирующих участках. Поэтому сначала определяют, откуда и куда может двигаться каждый отрезок, и только затем назначают положение опор.
Для скользящей опоры трубопровода важно не только наличие скользящей поверхности, но и достаточный ход в нужную сторону. Если башмак установлен у края пластины при холодном состоянии, его может не хватить на расширение; при обратном цикле он способен упереться в ограничитель. Начальное положение детали назначают с учётом ожидаемого хода во всём диапазоне температуры, оставляя требуемый запас по обе стороны.
Направляющие ставят так, чтобы труба сохраняла заданную ось и не заклинивала при продольном движении. Чрезмерно тесный зазор, перекос или контакт с соседними элементами повышают трение и могут привести к передаче непредусмотренных усилий. При необходимости боковое ограничение и свободное скольжение задаются отдельными частями одного узла.
Повороты, ответвления и участки у оборудования меняют характер перемещений. Расположение фиксированной опоры влияет на направление расширения, а переходы через строительные швы требуют согласования с конструкцией здания. Переставлять неподвижные точки для удобства монтажа нельзя без повторной проверки схемы и нагрузок.
Подбор нагрузки и конструкции
Скользящая опора трубопровода должна воспринимать массу трубы, транспортируемой среды, изоляции, защитного кожуха, арматуры и других элементов, которые передают вес на узел. Расчёт также учитывает нагрузки от температурного движения, трения, вибрации и предусмотренных проектом внешних воздействий. Для клапанов, фланцев и тяжёлых участков могут понадобиться отдельные опоры, поскольку равномерное расстояние между обычными опорами не всегда достаточно.
Скользящую опору подбирают по вертикальной несущей способности, допустимым направлениям усилий, величине перемещения и свойствам контактной пары. Низкое трение облегчает движение, но само по себе не гарантирует подходящую прочность или стойкость к температуре. В документации выбранной системы проверяют нагрузочные данные, совместимость материала вкладыша с температурой и условиями эксплуатации.
Контактную пару и скользящую опору трубопровода выбирают с учётом рабочей температуры, возможного износа, загрязнения и коррозионной среды. Поверхность между трубой, башмаком и пластиной должна соответствовать режиму эксплуатации. Случайные прокладки, смазки или покрытия могут изменить коэффициент трения, повредить изоляцию либо оказаться несовместимыми с материалами узла.
Если труба имеет теплоизоляцию, нагрузку обычно передают через предусмотренную опорную конструкцию, а не сжимают утеплитель до основания. Применяют опорные вкладыши, башмаки и защитные элементы, подходящие к толщине изоляции и облицовке. Узел не должен создавать незапланированный мостик холода, нарушать пароизоляцию или оставлять оболочку уязвимой к влаге.
Крепление к зданию и монтаж
Основание опоры закрепляют к бетонной, стальной или другой несущей конструкции по проекту и документации крепёжной системы. Анкеры, сварные соединения, болты и закладные элементы рассчитывают на передаваемые реакции, а не выбирают по одному лишь размеру детали. Крепление к облицовке, тонкой перегородке или случайному профилю не обеспечивает требуемый путь передачи нагрузки.
До монтажа проверяют маркировку изделия, его ориентацию и направление свободного хода. Скользящую часть выставляют в исходное положение, предусмотренное расчётом, а затем закрепляют корпус так, чтобы труба не получила боковой перекос. Если в изделии есть транспортировочный фиксатор, его удаляют или оставляют только согласно инструкции конкретного узла.
Трубу размещают на опоре без принудительного смещения соседних участков. Не следует использовать крепёж для исправления ошибки трассировки или тянуть линию к основанию болтами: предварительное напряжение может изменить работу компенсаторов и неподвижных точек. После фиксации проверяют, что труба лежит на опорной поверхности, а свободное направление не перекрыто деталями, кабелями или отделкой.
На монтажных стыках сохраняют проектный уклон, особенно для линий, где он нужен для самотёка, дренажа или удаления воздуха. Высоту регулируют предусмотренными винтовыми опорами, подкладками или деталями подвески, а не случайными клиньями, способными сместиться. Корректировка одного узла может повлиять на высоту и нагрузку соседних, поэтому после неё повторно проверяют участок трассы.
Что проверить после установки
Перед вводом в работу сверяют типы опор и их расположение с чертежами, проверяют анкеровку, болтовые соединения, сварные швы и состояние скользящих поверхностей. Подтверждают, что неподвижные точки, направляющие и свободные опоры стоят в назначенных местах. Особое внимание уделяют башмакам возле поворотов, оборудования и компенсирующих участков.
Скользящие опоры трубопровода должны иметь свободный ход в предусмотренном диапазоне и не упираться в торцевые ограничители в исходном состоянии. Осматривают зазор у направляющих, центрирование башмака, контакт с вкладышем и отсутствие заедания. Проверку выполняют также после теплоизоляции, потому что кожух или защитная обшивка способны случайно перекрыть движение.
Во время эксплуатации наблюдают за смещением трубы, шумом, следами трения, деформацией опорной детали и ослаблением соединений. Необычное перемещение может указывать на неверное положение неподвижной точки, недостаточный ход, перекос или изменение режима системы. Причину устанавливают до изменения настройки: самовольное затягивание скользящего узла способно превратить его в непредусмотренное фиксированное крепление.
До закрытия доступа к опорному узлу проверяют, что скользящая опора трубопровода выдерживает проектную вертикальную нагрузку, свободно перемещается по заданной оси и передаёт реакцию на несущую конструкцию. Фиксирующие и направляющие элементы оставляют в положениях, указанных в чертежах. Обнаруженное заедание или недостаток хода устраняют до пуска линии.
