Камера статического давления — расширенный участок воздуховода перед решёткой или диффузором, где поток замедляется и распределяется по сечению. Камеры статического давления помогают выровнять подачу воздуха через выходное устройство, но сами по себе не задают расход и не заменяют балансировку вентиляционной сети.
Зачем ставят камеру перед решёткой
Воздух из воздуховода поступает в камеру статического давления — промежуточное пространство перед решёткой, диффузором или щелевым распределителем. Статическим называют давление, которое действует на стенки канала; вместе со скоростью потока оно влияет на движение воздуха. В расширенной части скорость снижается, и выходное устройство получает более равномерную подачу по площади.
Если патрубок направляет струю лишь на часть лицевой панели, воздух распределяется по ней неравномерно. Это может вызвать локальный сквозняк, шум или направление струи, отличное от расчётного.
Камера статического давления не производит воздух и не повышает производительность вентилятора. Она не исправит недостаточный расход в ответвлении и не заменит регулирующий клапан; её задача — подготовить поток перед выходом и соединить воздуховод с распределителем.
Где применяют распределительную камеру

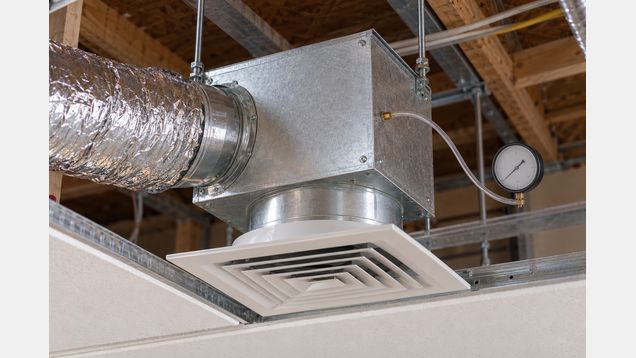

Чаще всего её устанавливают за потолочным диффузором, настенной решёткой или линейным щелевым устройством. В компактном исполнении корпус соединён с лицевой панелью и имеет боковой либо верхний патрубок для воздуховода. Такой короб одновременно служит монтажной опорой и распределительным объёмом.
Такие короба особенно полезны, когда воздух подходит к небольшому выходному устройству через боковой патрубок: поток меняет направление и иначе может распределиться неравномерно. Для подачи воздуха внутри корпуса иногда ставят перфорированную пластину или другой выравнивающий элемент. Вытяжная конфигурация может отличаться, поэтому комплект выбирают под назначение системы и конкретную модель терминала.
В крупных установках «камерой» также называют часть агрегата, где смешиваются или распределяются потоки. Это не всегда короб перед потолочным диффузором, поэтому по чертежу сверяют место элемента, число выходов и функцию участка.
Из каких частей состоит короб
Основу составляют корпус, патрубок и крепления; со стороны помещения устанавливается лицевая панель или распределитель. Уплотнение стыков не даёт воздуху уходить в запотолочное пространство.
Выравнивающий элемент уменьшает влияние направленной струи от бокового входа. Это может быть перфорированная пластина или другая вставка; фактический результат зависит также от расхода, перепада давления и модели диффузора.
Для наладки в корпусе могут предусматриваться заслонка, измерительный штуцер или трубка отбора давления. Заслонка меняет сопротивление ветви и помогает согласовать подачу с проектным расходом. Измерительная точка позволяет определить расход по инструкции изготовителя; набор приспособлений и порядок замера различаются у разных моделей.
Как подобрать размер и исполнение
Камера статического давления подбирается не только по ширине видимой решётки. Нужны проектный расход воздуха, тип и размер выходного устройства, диаметр присоединительного патрубка, доступная высота и допустимый уровень шума. Проверяют и потерю давления: вентилятор должен обеспечивать требуемый расход с учётом сопротивления всей сети.
Сначала сверьте таблицы подбора именно для выбранной модели диффузора и короба. В них изготовитель указывает допустимые расходы, перепады давления и, если предусмотрено, акустические характеристики. Значения одного изделия нельзя автоматически переносить на другое с похожими габаритами: отличаются патрубок, внутренний элемент и геометрия лицевой панели.
Слишком малый патрубок или неподходящее сечение могут повысить скорость воздуха и шум, а также увеличить сопротивление. Увеличение корпуса без проверки не гарантирует улучшения: важны распределение внутри, взаимное положение входа и панели и рабочая точка системы. Универсального размера для всех помещений нет, поэтому геометрию согласуют с расчётом вентиляции и монтажными ограничениями.
Для нескольких выходных устройств проверяют суммарный расход ветви и возможность балансировать каждый терминал. Общий клапан не гарантирует одинаковую подачу через все диффузоры; совместимость комбинации подтверждают по данным изготовителя.
Что проверить при монтаже
Перед установкой сопоставьте маркировку короба с проектом и лицевой панелью. Несовместимый диффузор может не закрепиться штатным способом или изменить характеристики распределения. Проверьте направление входного патрубка, размеры проёма, высоту запотолочного пространства и возможность добраться до заслонки после завершения отделки.
Камеру статического давления закрепляют на несущем основании или предусмотренных подвесах, а не оставляют висеть на гибком воздуховоде. Соединение патрубка уплотняют подходящим для системы способом, корпус выставляют без перекоса. Лицевая панель должна прилегать к потолку или стене равномерно, иначе возможны щели, утечка и дребезг.
Гибкий воздуховод не должен резко перегибаться у патрубка или пережиматься креплением: это сужает проход. Оставьте доступ к точкам осмотра и регулировки, предусмотренным конструкцией.
Не удаляйте выравнивающую вставку ради удобства монтажа и проверьте, что она не смята. Повреждённое уплотнение, незакреплённая заслонка или мусор внутри корпуса могут влиять на расход и вызывать шум.
Как выполняют балансировку
После монтажа измеряют фактический расход и сравнивают его с проектным значением для данной ветви. Если короб снабжён измерительной трубкой, перепад давления переводят в расход по таблице или формуле изготовителя для точного сочетания короба и диффузора. Сам по себе показатель давления не равен расходу воздуха.
Заслонку регулируют небольшими шагами, каждый раз повторяя замер: изменение одной ветви может повлиять на остальные. После настройки связанных ответвлений записывают положение регуляторов и итоговые значения для последующего обслуживания.
Одновременно проверяют, нет ли свиста и не направлена ли сильная струя на постоянное рабочее место. При расхождении с проектом перепроверяют методику замера, заслонку, соединения и проходимость воздуховода, прежде чем менять размер короба.
Как найти причину шума или слабой подачи
Свист может возникнуть при чрезмерном расходе, высокой скорости в суженном патрубке, неплотном соединении или неудачном положении заслонки. Слабая подача бывает связана с загрязнённым фильтром, закрытым клапаном, пережатым воздуховодом, утечкой или неверной балансировкой. Один и тот же симптом не указывает на единственную причину.
Проверяют фильтр, соединения, заслонку и внутреннюю вставку, затем измеряют расход на терминале. В разветвлённой сети сравнение показаний в нескольких точках помогает отличить локальный дефект от недостатка воздуха во всей ветви.
Если после этих проверок сохраняются шум, сквозняк или недостаточный расход, требуется наладка специалистом с измерительным прибором. Простое прикрытие соседних решёток может перераспределить воздух, но не устраняет причину и способно ухудшить работу других помещений. При необходимости пересматривают баланс сети, подбор терминала или трассу ответвления.
Чем камера отличается от других устройств
Камера статического давления относится к конечному участку распределения и не выполняет функции вентиляторной камеры, где размещают и обслуживают вентилятор, или камеры смешения в приточной установке. Она не очищает воздух, не регулирует температуру и не заменяет автоматику.
Шумоглушитель предназначен для ослабления передачи шума по воздуховоду, а регулирующий клапан — для изменения расхода в ветви. Эти элементы могут использоваться рядом, но выполняют разные функции. Короб с заслонкой совмещает распределительную часть с возможностью наладки, однако акустический эффект нельзя считать заменой отдельного шумоглушителя без подтверждения расчётом или данными изделия.
Если один корпус объединяет короб, заслонку и штуцер отбора давления, проверьте в паспорте, что эти элементы рассчитаны для выбранного терминала и предусмотренного способа измерения расхода. В правильно подобранной камере статического давления точка замера и заслонка остаются доступными после монтажа.
