Фахверк собирают как систему стоек, балок и раскосов, которая передаёт нагрузки на фундамент; промежутки между элементами заполняют отдельно выбранной ограждающей конструкцией. Для каркаса фахверка сначала проектируют путь нагрузок и узлы, затем готовят опоры, собирают и временно раскрепляют деревянные детали, проверяют геометрию и монтируют заполнение с защитными слоями.
Что несёт каркас, а что заполняют
Фахверк — это несущий скелет из вертикальных стоек, горизонтальных балок и связей между ними. Стойки передают нагрузку от верхних частей здания вниз, а балки поддерживают перекрытия и соединяют опоры. Раскосы или рассчитанные жёсткие узлы помогают конструкции сохранять форму при боковом воздействии.
Заполнение фахверка занимает проёмы между элементами рамы. Это может быть кладка, утеплённая панель, остекление или сочетание материалов. Оно не обязательно несёт нагрузку от перекрытий и крыши: это определяется схемой, поэтому нельзя считать любой участок стены частью опорной системы.
У заполнения остаются собственный вес, ветровое давление и требования по теплу, воздуху, влаге и огню. Эти воздействия должны быть учтены в проекте и переданы на несущие части предусмотренным способом. Если кладка или панель получает опору на балку, узел рассчитывают именно для такой схемы.
Что согласовать до изготовления деталей
На чертежах задают расположение стоек, отметки балок, размеры проёмов и тип соединений. Для каждого узла должно быть понятно, какие детали сходятся, чем они соединяются и куда передают усилие. Если проект содержит несколько вариантов узла, для конкретного места выбирают один согласованный вариант.
Нужно проверить стыки каркаса со стенами, перекрытиями, кровлей и фундаментом. В проекте показывают путь вертикальных нагрузок и сопротивление боковым усилиям, а также опирание панелей и перемычек. Перемены размеров проёмов после изготовления деталей могут изменить схему и потребовать перерасчёта.
Проектировщик определяет класс, сорт и сечение древесины, допустимую влажность при монтаже, крепёж и защиту поверхностей. Эти параметры нельзя выбирать только по внешнему виду доски. Если древесина повреждена, заметно покороблена или отличается от спецификации, деталь откладывают и уточняют возможность её применения.
Элементы складывают на ровные прокладки над грунтом, укрывают от осадков и оставляют проветриваемыми. Плотная плёнка на мокрой древесине мешает высыханию. Перед установкой сверяют маркировку и длину деталей, торцы защищают способом из проекта.
Подготовка основания и опор
Опорная схема должна соответствовать расчётной схеме здания. До монтажа проверяют отметки площадок, положение осей, размеры и состояние бетона или другого материала основания. Обнаруженный перепад или смещение нельзя компенсировать случайными прокладками, если такой узел не предусмотрен проектом.
Положение анкеров и закладных деталей сверяют с рабочими чертежами до установки стоек. Анкеры удерживают соединение от предусмотренных расчётом усилий; их тип, шаг, глубина и расстояние от края основания зависят от проекта и материала опоры. Сверление новых отверстий рядом с арматурой или краем бетона требует согласования, а не подбора места на глаз.
Между древесиной и минеральным основанием предусматривают узел, который ограничивает капиллярное увлажнение. При этом вода должна иметь возможность уходить наружу, а не запираться у торца стойки. Проверяют, что прокладочный слой непрерывен, не перекрывает водоотвод и не смещается во время крепления.
До подъёма деталей организуют безопасную площадку, подачу и строповку с учётом массы элементов и оборудования. Людей не допускают под подвешенный груз, а временные связи готовят к установке сразу после подъёма рамы.
Последовательность сборки рамы
Фахверк собирают по монтажной схеме, начиная с опорного уровня и устойчивых базовых рам. Сначала раскладывают и маркируют детали, проверяют ориентацию пазов, отверстий и металлических пластин. Ошибку в маркировке выявляют до подъёма: переставленная стойка может изменить размеры соседних проёмов.
Стойки устанавливают на подготовленные опоры и временно удерживают от опрокидывания. Затем монтируют балки и предусмотренные проектом диагональные связи, не снимая временные раскрепления раньше времени. Соединение затягивают или фиксируют по проектной последовательности, чтобы не сместить элементы и не повредить древесину.
Примыкания к фахверку для панелей, кладки и окон заранее сверяют с рабочими разрезами. Проверяют, остаётся ли место для крепежа, утеплителя, уплотнения и отделки. Если заполнение должно допускать перемещение рамы или имеет собственную опору, этот зазор и способ фиксации должны быть показаны в узле.
После каждого монтажного этапа проверяют вертикальность стоек, горизонтальность балок, размеры проёмов и совпадение контрольных диагоналей, если они указаны в проекте. Измерения проводят до окончательной затяжки соединений, пока положение деталей можно скорректировать. Записывают фактические отклонения и сверяют их с допусками проекта.
Не следует подрезать несущие элементы, расширять отверстия или заменять крепёж похожим без согласования конструктора. Выборка древесины уменьшает её рабочее сечение, а несовместимый крепёж может не передать расчётное усилие. Если деталь не становится на место, сначала проверяют маркировку, размеры опоры и очередность монтажа.
Раскрепление и передача боковых усилий
После подъёма отдельная рама может быть неустойчивой, даже если её стойки выставлены вертикально. До установки постоянных связей временные раскосы удерживают элементы в заданном положении. Их крепят к надёжным точкам и снимают только после завершения предусмотренного этапа и проверки устойчивости.
Постоянную жёсткость обеспечивают диагональные деревянные связи, жёсткие соединения или другие решения, указанные в проекте. Нельзя считать декоративную накладку или лёгкий заполнитель заменой расчётному раскосу. Если связь попадает в оконный или дверной проём, решение должно быть предусмотрено в общей схеме до начала монтажа.
Ветровое усилие должно пройти от кровли и стен через соединения к основанию. Для этого проектом согласуют крепление элементов между собой, удержание стоек и анкеровку опор. Прочность одного металлического уголка сама по себе не подтверждает работу всей цепочки: проверяют каждое звено и материал, к которому оно прикреплено.
По мере установки перекрытий и панелей временная схема меняется. При перерыве каркас оставляют закреплённым по плану производства работ.
Заполнение проёмов и защита стены

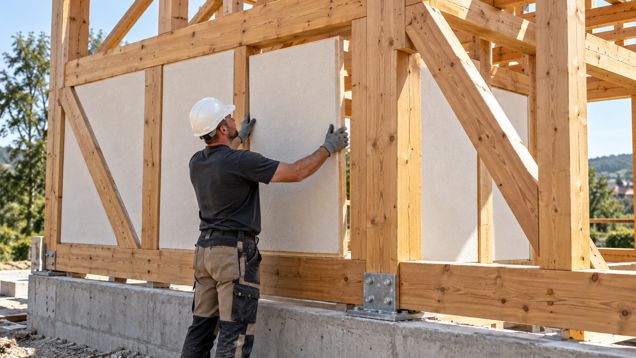

Заполнение устанавливают после того, как положение несущей рамы проверено и закреплено. До монтажа сверяют ширину и высоту каждого проёма с фактическими размерами изделия, учитывая проектные зазоры. Нельзя забивать панель или кладку в распор, если узел рассчитан на отдельное перемещение элементов.
Соединение заполнения с деревянными стойками должно удерживать его от выпадения и одновременно выполнять задачу по теплу, воздуху и влаге. Способ крепления зависит от массы заполнения и работы несущей схемы. Для тяжёлых блоков и кирпича заранее определяют опорный узел; для лёгких панелей — раскладку крепежа и опору по краям.
В наружной стене проектируют непрерывность теплоизоляции и слоёв, контролирующих движение воздуха и водяного пара. Где именно размещаются эти слои, зависит от материалов стены и климатических условий. Их нельзя менять местами по общему совету из интернета: проект должен исключать накопление влаги внутри конструкции.
Вода с фасада должна отводиться от открытых торцов и мест соединения. Проверяют верхние и нижние примыкания, отливы, капельники, герметизацию вокруг окон и сопряжение облицовки с рамой. Герметик не заменяет механическое крепление и не исправляет узел, в котором вода постоянно задерживается.
Если дерево остаётся открытым снаружи, защита поверхности и периодическое обслуживание зависят от породы, покрытия, ориентации фасада и воздействия осадков. В проекте задают подходящую систему отделки и обработку торцов. Перед нанесением покрытия поверхность подготавливают по инструкции производителя, а влажную древесину не закрывают непроницаемым слоем без проверки совместимости.
Проверка скрытых соединений перед отделкой
Перед закрытием стены фахверк проверяют по соединениям стоек и балок, анкерам, связям, крепежу панелей и защитным слоям. Убеждаются, что предусмотренный крепёж установлен, не повреждён и не закрыт отделкой до осмотра. Если проект требует исполнительную съёмку или акт скрытых работ, оформляют его до обшивки.
На этом этапе сверяют фактическую геометрию проёмов и плоскости фасада, ищут следы намокания и повреждения древесины. Намокший элемент сначала осматривают и просушивают по принятой технологии; закрывать его утеплителем без оценки нельзя. При трещине, смещении узла или несоответствии крепежа проекту дальнейшую нагрузку на участок ограничивают до решения ответственного специалиста.
При устройстве стены с фахверком оставляют доступ к узлам, которые проектом предусмотрены для периодического осмотра. Перед закрытием фиксируют фотографии скрытых соединений, маркировку материалов и обнаруженные отклонения. В отделку переходят после устранения замечаний и подтверждения, что заполнение, крепления и водоотвод выполнены по согласованным чертежам.
