Техпластина резиновая выпускается листами для прокладок, настилов и технических деталей, в том числе для неподвижных соединений. Резиновую техпластину выбирают по рабочей среде, твёрдости, толщине и конструкции узла: один состав не одинаково ведёт себя в воде, масле и на открытом воздухе.
Назначение и устройство листа
Техпластина резиновая — листовой материал, из которого вырезают прокладки, подкладки, настилы и другие технические детали. Резиновые листы применяют для уплотнения неподвижных соединений, защиты от трения между металлическими поверхностями и восприятия отдельных ударных нагрузок.
Лист может быть однородным или иметь тканевые слои. Резинотканевая конструкция отличается от однослойной и по-разному ведёт себя при растяжении, сжатии и раскрое. Если соединение требует армирования, число и расположение тканевых слоёв сверяют с обозначением и документацией изделия.
Состав резины определяется рецептурой изготовителя. На свойства влияют основа, наполнители, ткань, способ вулканизации и твердость. Поэтому совпадение цвета или названия «техническая резина» не означает, что листы выдержат одинаковую среду и нагрузку.
Сам лист ещё не является готовым уплотнением: прокладку вырезают по геометрии узла с отверстиями под крепёж и рабочий канал. Пластина для настила или защиты от трения может не иметь требуемой сжимаемости и стойкости для фланцевого соединения. Назначение проверяют по маркировке материала и проекту.
Как читать марку и твёрдость
В обозначениях разных стандартов указывают марку, класс, тип, твёрдость, толщину и вид изготовления. Для резиновой техпластины эти сведения помогают отделить уплотнительный материал от листа для подкладки, настила или защиты от ударов. При заказе нельзя ограничиваться только словами «резина» и размером листа.
В распространённых маркировках встречаются обозначения ТМКЩ, АМС и МБС. Они описывают назначение состава: тепломорозокислотощелочестойкое, атмосферомаслостойкое или маслобензостойкое исполнение. Обозначение подсказывает область применения, но допустимые условия уточняют для конкретной степени твёрдости и класса.
Для некоторых пластин используют степени твёрдости «мягкая», «средняя» и «повышенная», которые могут быть записаны буквами в маркировке. Мягкий материал лучше подстраивается под небольшие неровности, но сильнее деформируется при нагрузке; более твёрдый требует ровных поверхностей и нужного прижима. Выбор делают с учетом конструкции соединения, а не только удобства монтажа.
Класс, тип и степень твёрдости — разные характеристики. Класс связан с назначением и допустимыми условиями, тип показывает конструкцию с тканью или без неё, а вид может отражать способ изготовления. Если в маркировке есть несколько букв и цифр, их расшифровывают по стандарту или паспорту именно этой партии.
Выбор по рабочей среде
До покупки составляют перечень сред, с которыми будет соприкасаться прокладка: жидкость или газ, их концентрация, температура, давление и возможные моющие составы. Одно и то же связующее может по-разному реагировать на воду, нефтепродукты, кислоты и щёлочи. Если среда меняется в цикле, учитывают все этапы работы.
Марка ТМКЩ предназначена для одних сочетаний тепла, холода и химического воздействия, АМС — для других условий с атмосферой и маслами, МБС — для масел и топлив на нефтяной основе. Это названия групп материала, а не универсальная гарантия стойкости к любому составу из такой группы. Сверяют таблицу совместимости с фактической концентрацией и температурой.
Резиновую техпластину нельзя выбирать только по максимальной температуре в карточке товара. Рабочий диапазон может зависеть от марки, твёрдости, толщины и среды. Для пара, горячего топлива или химического раствора требуются данные именно на конкретное исполнение, а не общая оценка «резина термостойкая».
Также проверяют условия снаружи узла: солнечный свет, озон, влажность, масло или контакт с бетоном могут изменить срок службы некоторых составов. Если пластина будет постоянно находиться на улице, указывается ли атмосферная стойкость в документах. Для среды с неизвестной совместимостью получают подтверждение изготовителя до монтажа.
Толщина, давление и сжатие
Техпластина резиновая должна соответствовать не только размеру заготовки, но и усилию прижима, поверхности фланцев и давлению в соединении. Для листов одного материала разные классы могут предназначаться для разных уровней давления и задач. Сверяют класс, марку и толщину вместе.
Толщину выбирают по конструкции узла и допустимому сжатию. Слишком толстую прокладку может выдавить в зазор, а слишком тонкая не заполнит неровности или не перекроет требуемый просвет. Не добавляют несколько слоёв вместо одного, если такая сборка не предусмотрена проектом.
Резиновая прокладка работает под нагрузкой болтов или другого прижима. Важны равномерное усилие, плоскостность поверхности, расстояние между крепежом и жёсткость соединяемых деталей. Деформированный фланец или глубокая риска могут вызвать течь даже при подходящей марке материала.
Для уплотнения под давлением проверяют не только лист, но и способ установки прокладки в узле. Конструкция должна ограничивать смещение и выдавливание материала, если это требуется для данного давления. При высоких нагрузках размеры, класс, прижим и порядок затяжки определяют по проекту или документации оборудования.
Технические значения из паспорта относятся к испытанным образцам и конкретным условиям. При смене толщины или типа листа нельзя автоматически переносить прежние параметры соединения. Если замена отличается от исходной, проверяют заново совместимость и требования к прижиму.
Раскрой и подготовка поверхностей
Перед раскроем лист раскладывают на ровной опоре и проверяют на трещины, расслоения, складки, вздутия и повреждённые края. Дефектную область не используют в уплотнении. Для разметки применяют шаблон детали или точные размеры сопрягаемых поверхностей.

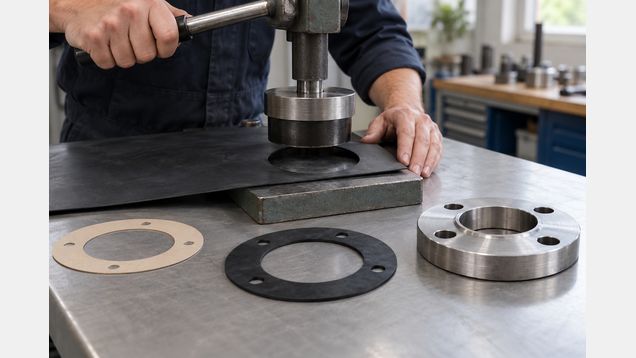

Прокладку вырезают острым ножом, резаком или штампом, чтобы кромка была ровной и без надрывов. Отверстия под болты не должны вытягивать материал или пересекаться с внутренним каналом. Перед установкой очищают поверхность от старой резины, масла, рыхлой коррозии и мусора, не повреждая плоскость.
При раскрое резиновой техпластины с тканевым армированием сохраняют структуру слоя и проверяют, не разошлись ли нити по кромке. Рваная кромка или отслаивание ткани могут начать разрушаться при затяжке. Для ответственной прокладки форму и допуски лучше сверить с чертежом, а не подгонять по смятому старому образцу.
Для листового материала уточняют условия хранения по паспорту партии. Обычно его защищают от деформации, прямого солнца, сильного нагрева и веществ, способных повредить резину. Лист с перегибами, длительным воздействием масла или заметным старением перед использованием осматривают особенно тщательно.
Монтаж и проверка соединения
Перед сборкой проверяют центровку прокладки: она должна полностью лежать на посадочной поверхности и не перекрывать проход. Поверхности соединения сближают без перекоса. Герметик, смазку и дополнительные прокладки применяют только при прямом указании в проекте или инструкции оборудования.
Болты затягивают равномерно в заданной последовательности и с усилием, установленным для данного соединения. Чрезмерная затяжка может раздавить материал, а недостаточная — оставить путь утечки. Универсальный момент затяжки для всех диаметров, болтов и марок резины отсутствует.
После монтажа осматривают выступание материала, положение отверстий и равномерность прижима. Испытание проводят на безопасном режиме по требованиям оборудования; обнаруженную течь не устраняют подтягиванием под давлением без предусмотренной процедуры. После разборки ранее сжатую прокладку заменяют, если изготовитель не допускает её повторное применение.
В записи на узел указывают марку, класс, тип, степень твёрдости, толщину и рабочую среду. Техпластина резиновая для следующей замены должна быть подобрана по этим данным, а не только по внешним размерам старой детали. Это особенно важно для соединений с изменившейся температурой или составом среды.
