Провод ПВС подходит для гибкого соединения бытовых приборов и инструмента с сетью, а также для изготовления удлинительных шнуров. При выборе провода ПВС проверяют число и сечение жил, допустимое напряжение и условия применения по паспорту изготовителя. Сечение линии рассчитывают по нагрузке, длине и способу прокладки, а не только по мощности подключаемого прибора.
Что означает маркировка ПВС
Маркировка провода ПВС описывает его общее устройство: буква «П» означает провод, «В» — поливинилхлоридную изоляцию, «С» — соединительное назначение. Это распространённая расшифровка обозначения. Полную конструкцию, напряжение и конкретные условия эксплуатации сверяют по маркировке на оболочке и паспорту именно выбранного изделия.
Провод ПВС имеет скрученные медные жилы, изолированные отдельно и собранные под общей оболочкой. Гибкость обычно обеспечивают многопроволочные жилы, однако их класс, число и сечение зависят от марки и документации. Не следует выбирать изделие по одной букве «С» или внешней мягкости: проверь характеристики, заявленные изготовителем.
В цифровой части обозначения обычно указывают число жил и номинальное сечение каждой из них. Например, запись 3×1,5 означает три жилы по 1,5 мм². В документах могут отдельно указывать номинальное напряжение, стандарт или технические условия. Значение в маркировке относится к конкретному изделию и не заменяет проверку допустимой нагрузки всей линии.
Конструкция и назначение соединительного провода

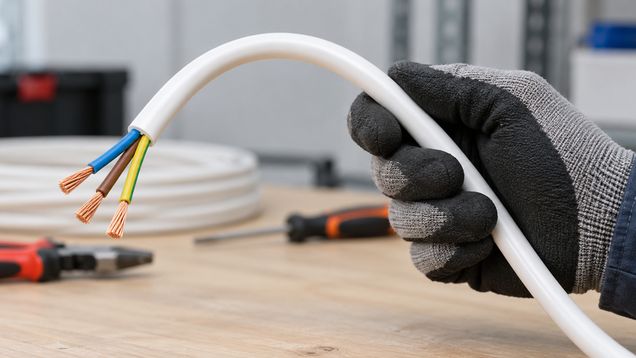

Каждая жила покрыта цветной ПВХ-изоляцией, поверх скрученных жил расположена общая ПВХ-оболочка. У ряда моделей промежутки между жилами заполнены пластикатом, благодаря чему сердечник сохраняет круглую форму. Цвет оболочки и варианты окраски жил могут различаться у производителей, поэтому назначение проводников подтверждают схемой и сопроводительными документами.
Гибкая конструкция удобна при подключении оборудования, которое перемещают при работе или отодвигают для обслуживания. ПВС применяют для подключения бытовых приборов и ручного электроинструмента; если нужна гибкая связь, оборудование соединяют проводом ПВС с подходящими по паспорту сечением и напряжением. Для удлинителя параметры изделия и всей собранной цепи должны соответствовать нагрузке. Для переносного шнура важны вилка, розетка, ввод и разгрузка натяжения: провод не должен держаться только на электрических контактах.
Соединительный провод не следует автоматически считать заменой кабелю стационарной электропроводки. Скрытая прокладка в стене, проход через перекрытие или постоянное крепление по строительным конструкциям предъявляют отдельные требования. Допустимость такого применения устанавливают действующие для объекта правила, проект и паспорт изделия; при отсутствии подтверждения выбирают предусмотренный для монтажа кабель.
Как определить нужное сечение жил
Провод ПВС подбирают с учётом тока нагрузки, длины шнура, числа одновременно работающих устройств и характеристик розетки, вилки и защитного автомата. Номинальное сечение — это площадь металлической жилы, а не наружный диаметр провода. Чем длиннее линия и выше нагрузка, тем внимательнее проверяют нагрев и падение напряжения.
До покупки запиши основные параметры подключения:
- мощность и напряжение каждого прибора, который будет работать одновременно;
- длину линии и будет ли она лежать свободно, проходить в канале или собираться в бухту;
- номинальный ток розетки, вилки и удлинителя, а также параметры автомата защиты;
- условия среды: температура, влажность, возможность механического повреждения.
Универсальная таблица «сечение — ток» не учитывает длину, способ укладки, температуру и тепловое окружение. Плотно намотанный удлинитель отводит тепло хуже размотанного; при длительной работе с нагрузкой его разворачивают полностью, если инструкция к катушке не предписывает иное. По допустимому току и режиму работы ориентируются на документы изготовителей всех компонентов.
В качестве ориентира маркировка может включать варианты вроде 2×0,75 или 3×1,5, но сама запись не подтверждает пригодность для конкретного прибора. Для нагревателя, насоса, электроинструмента или другого устройства с высоким пусковым током учитывают рабочий и пусковой режим, длительность работы и защиту линии. При сомнении сечение и комплектующие должен рассчитать электрик.
Проверка напряжения и совместимости
ПВС выпускают в исполнениях с определённым номинальным напряжением; в распространённых изделиях по ГОСТ 7399-97 указывают применение до 380 В для сетей 380/660 В. Это не означает, что все провода с такой маркировкой имеют одинаковое напряжение или подходят к любой сети. Сверь паспорт и оболочку с напряжением оборудования и местными требованиями.
Перед монтажом проверь, что клемма рассчитана на гибкий многопроволочный проводник. Некоторые соединители требуют втулочного наконечника для надёжного зажима; тип наконечника и способ обжима выбирают по требованиям изготовителя клеммы. Нельзя удалять отдельные проволоки жилы, чтобы она вошла в зажим, или оставлять незафиксированные медные нити рядом с соседним контактом.
При изготовлении шнура подбирают комплектующие как одну систему. Розетка и вилка должны соответствовать току, напряжению и условиям работы, корпус — удерживать оболочку, а вводной зажим — разгружать жилы от натяжения. Слишком слабый зажим позволяет проводнику выскользнуть, а чрезмерно сильное затягивание может повредить изоляцию или деформировать жилу.
Условия эксплуатации и типичные ошибки
Допустимые температуры монтажа и эксплуатации, минимальный радиус изгиба и стойкость к маслам, влаге или ультрафиолету указывают для конкретной модели. Если изделие используют на улице или рядом с источником тепла, проверь соответствующие ограничения в документации. Нельзя переносить параметры одной марки на внешне похожую продукцию другого изготовителя.
Повторные перегибы, натяжение, пережатие дверью и трение об острые кромки могут повредить оболочку. Прокладывай шнур так, чтобы его не защемляли мебелью и не тянули за корпус вилки. Если изоляция потрескалась, оголились жилы, соединение греется или появился запах перегретого пластика, отключи линию и замени повреждённый участок после проверки специалистом.
Номинальная нагрузка удлинителя зависит от самого слабого элемента: провода, вилки, розетки, соединения или катушки. Удлинитель с подходящим сечением не делает безопасным перегруженный сетевой блок и не разрешает подключать больше приборов, чем допускает электросеть. Несколько удлинителей, соединённых последовательно, добавляют контакты и точки возможного нагрева, поэтому длину и расположение подключений планируют заранее.
Что проверить перед покупкой и подключением
Провод ПВС должен иметь читаемую маркировку и документы, совпадающие с товарной этикеткой. Проверь изготовителя, полное обозначение, число и сечение жил, номинальное напряжение, стандарт или ТУ и длину отрезка. Если продавец не может подтвердить эти сведения, не подбирай параметры по цвету изоляции или приблизительному диаметру.
- Сопоставь маркировку на оболочке и этикетке с паспортом изделия.
- Уточни сечение по документам, а не только по наружному размеру.
- Осмотри оболочку и вилку: недопустимы порезы, трещины, следы перегрева и люфт контактов.
- Сверь нагрузку с допустимыми значениями для провода и комплектующих.
При самостоятельном изготовлении удлинителя монтаж выполняют при отключённом питании. Зачищают жилы на длину, предусмотренную клеммой, закрепляют оболочку во вводе и проверяют отсутствие оголённой меди за пределами контакта. Перед использованием специалист проверяет соединения, целостность изоляции и соответствие защитного проводника схеме прибора.
До отрезания провода ПВС определи окончательную длину с учётом маршрута, положения прибора и допустимого запаса, чтобы не натягивать шнур и не скручивать его в тугую бухту. Запиши марку и параметры, оставшиеся на этикетке, чтобы при замене приобрести изделие с теми же или согласованными характеристиками.
