Кабель канал — распространённое название электротехнического короба с крышкой для открытой прокладки проводов по стене, потолку или мебели. Размер кабеля в канале и число жил учитывают при выборе ширины и высоты; материал, крышка и аксессуары должны подходить месту монтажа. Для влажной зоны и улицы нужны подтверждённые характеристики всей системы.
Что представляет собой монтажный короб

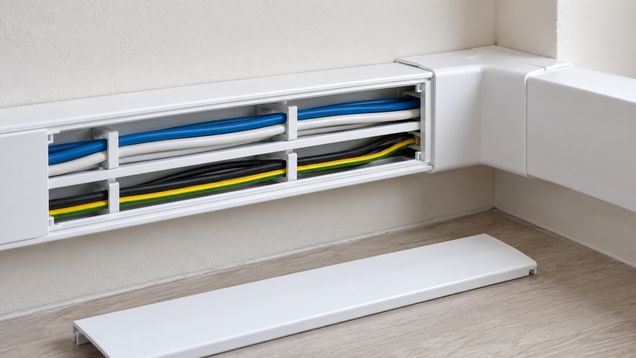

Кабель канал состоит из основания и съёмной крышки, которые образуют закрытый профиль для электрических проводов и кабелей. Основание крепят к поверхности, затем укладывают трассу и защёлкивают крышку. Внутри некоторых серий есть перегородки, позволяющие разделить группы кабелей или подвести провода к нескольким точкам.
В продаже встречаются мини-каналы для одного или нескольких проводов, широкие короба для рабочих мест, плинтусные модели с электротехнической секцией, напольные переходы и системы с установочными модулями. Их форма определяется не только внешним видом: от неё зависят возможность поворота, способ подключения розеток и место для сервисного доступа. Подобрать короб нужно под конкретную трассу, а не только под цвет интерьера.
Крышка должна удерживаться на основании и открываться предусмотренным способом. Частое снятие неподходящей крышки может ослабить защёлки, а выступающий из канала провод мешает закрыть профиль без давления. Если крышка не фиксируется полностью, не затягивай её саморезами через корпус: выбери размер или комплектующую, совместимую с серией.
Пластиковые, металлические и специальные исполнения
Для бытовой и офисной прокладки часто используют модели из поливинилхлорида (ПВХ). Они легкие, не проводят электрический ток и выпускаются с крышками, углами, тройниками и перегородками. Свойства по ударной нагрузке, нагреву, поведению при пожаре и воздействию ультрафиолета зависят от конкретного состава и серии.
Металлические короба применяют там, где нужны иные механические характеристики или особая конструкция трассы. Для экранирования их выбирают только при наличии подтверждённых характеристик всей системы. Наличие металлического корпуса само по себе не означает нужную степень огнестойкости, защиту от воды или надёжное защитное заземление; свойства подтверждают документами на короб и соединительные детали.
Специальные короба могут иметь перегородки для разделения силовых и информационных линий, экранирующие элементы или модули под выключатели и розетки. Использовать такое разделение можно только по проекту и инструкции изготовителя. Если разные кабели должны проходить рядом, проверь допустимое совместное размещение и требования к электромагнитной совместимости.
Как выбрать размеры и вместимость
Кабель канал подбирают по внешним размерам уложенных проводов, числу трасс и наличию перегородок. В паспорте обычно приведены ширина и высота основания, внутреннее пространство и допустимая комплектация; полезный объём меньше наружного габарита. Не заполняй весь профиль до края: проводам нужно место для укладки, поворотов, теплоотвода и последующего обслуживания.
Для расчёта учитывают не только площадь сечения меди, но и наружный диаметр изоляции каждого кабеля. Отдельно оставляют место для ответвлений, соединителей и изгибов у розеток. Если трасса будет расширяться, выбирают короб с резервом вместимости, но без чрезмерно широкого профиля, который сложно аккуратно закрепить на основании.
При разветвлённой разводке заранее определяют места внутренних и наружных углов, тройников, соединительных секций и торцевых заглушек. Детали должны подходить к серии и размеру профиля; универсальный уголок может не защёлкнуться на крышке другого производителя. На длинной прямой стене проверь, стыкуются ли отрезки без щелей и ступенек.
Для напольного участка недостаточно выбрать канал по ширине. Крышка и корпус должны выдерживать ожидаемую нагрузку от обуви, колёс или офисного кресла и не создавать опасный выступ. Если по трассе будут регулярно ездить тележки, требуется изделие, испытанное именно для такой нагрузки, или другой способ прокладки.
Материал основания и условия установки
Способ крепления зависит от материала стены, потолка или мебели. Для дерева, бетона, кирпича и гипсокартона подбирают подходящий крепёж; самоклеящийся слой используют только на чистой ровной поверхности и в условиях, допустимых изготовителем. Клейкая лента не заменяет механическую фиксацию на тяжёлой или неровной трассе.
Перед установкой размечают линию, положение соединительных деталей и выходы к оборудованию. Крышку снимают, основание режут подходящим инструментом и удаляют заусенцы, чтобы острый край не повредил изоляцию. Отверстия сверлят с учётом крепежа и скрытой проводки в основании; перед сверлением стену проверяют детектором.
В душевых, производственных помещениях, на улице и в местах с конденсатом используют только систему с подтверждённой защитой от соответствующих условий. Показатель IP — степень защиты от проникновения пыли и воды — зависит от корпуса, крышки, стыков, углов и вводов. Открытый профиль без подходящей крышки и уплотнений может иметь другую защиту, чем собранное изделие.
Пластиковый короб не всегда рассчитан на прямое солнце, горячую поверхность или химически активные пары. Для таких мест проверяют состав материала, температурный диапазон и стойкость к ультрафиолету по документации. Если на пути проходят трубы отопления или водоснабжения, трассу размещают с учётом нагрева, конденсата и доступа к обслуживанию.
Прокладка проводов и разделение цепей
Перед заполнением основания убедись, что кабель в кабельном канале не натянут и не пережат перегородкой. Силовые и слаботочные линии разделяют по проекту и рекомендациям системы; общая крышка не всегда означает допустимость прокладки разных цепей в одном отсеке. Для сетей связи сохраняют радиус изгиба и не прижимают кабель к острым краям.
Для ответвлений оставляют длину, достаточную для подключения к розетке, выключателю или распределительной коробке без натяжения. Соединения выполняют в предусмотренных корпусах или установочных модулях, а не прячут свободно внутри профиля. Доступ к стыкам нужен для осмотра и ремонта; крышку не заклеивают, если трасса должна оставаться обслуживаемой.
Канал защищает проводку от случайного касания и части бытовых механических воздействий, но не является бронированным кабелем или несущим лотком. На проходах через стены и в местах удара подбирают отдельную защиту. Не подвешивай к профилю оборудование или удлинители, если такой способ нагрузки не предусмотрен изготовителем.
Проверка комплектности и маркировки
Кабель канал сверяют с проектом по сечению, материалу, цвету, крышке и требуемой механической прочности. Для систем с перегородками проверь их количество и высоту, а для коробов с установочными модулями — совместимость с выбранными розетками и выключателями. Маркировка и паспорт должны относиться к одной серии.
- Измерь длину трассы и сравни наружные размеры профиля с местом установки.
- Подбери углы, тройники, заглушки, перегородки и вводы из совместимой линейки.
- Проверь допустимые температуру, влажность и солнечное воздействие.
- Осмотри основание и крышку на трещины, искривления и повреждённые защёлки.
Перед закрытием крышки проверь, что кабеля в канале достаточно для подключения, но он не образует тугих петель и не зажат краями. После монтажа пройди всю трассу: крышка должна защёлкиваться, стыки не должны расходиться, а провода не должны выступать из углов. Электрическую схему и безопасность соединений проверяет электрик.
Если кабель по каналу будут протягивать после фиксации основания, сначала проверь маршрут на плавность поворотов и отсутствие узких мест. Для длинной трассы используй доступные соединительные и протяжные секции, чтобы не тянуть жилы через закрытый профиль с чрезмерным усилием.
