Кладочная сетка укладывается в горизонтальные швы кирпичной и блочной кладки, чтобы усилить стену и снизить риск трещин в напряжённых зонах. Для кладочной сетки подбирают материал, ширину, диаметр проволоки и защиту от коррозии с учётом толщины стены, раствора, влажности и проекта. Ячейка и положение армирования задаются схемой кладки.
Назначение армирования швов
Кладочная сетка — это готовое металлическое или композитное изделие, которое закладывают между рядами кирпича или блоков. Стальная разновидность обычно состоит из продольных стержней, соединённых поперечными или диагональными проволоками. Конструкция сетки, сечение и шаг связей зависят от системы и расчётной задачи.
Кладка хорошо работает на сжатие, но хуже воспринимает растяжение и изгиб. Армирование в горизонтальном шве помогает распределить напряжения и ограничивать трещинообразование около проёмов, в длинных участках стены, на перепадах высоты и в других зонах концентрации усилий. Оно не отменяет прочность основания, перемычки, вертикальное армирование и связи, предусмотренные проектом.
Положение кладочной сетки определяют не только по рисунку рядов. Учитывают тип камня, раствор, толщину стены, наличие утеплённой полости, опирание перекрытий и ожидаемые деформации. Сетку нельзя считать универсальным способом устранить уже возникшие трещины или компенсировать осадку фундамента.
Виды и параметры изделия
Кладочная сетка с продольными проволоками и поперечными связями бывает в виде плоской полосы или пространственной ферменной конструкции. В одном изделии поперечные элементы расположены диагонально, в другом они образуют прямые перемычки. Форму подбирают по ширине стены и толщине постельного шва, чтобы изделие поместилось в растворе и не выступало на фасад.
Для сухих внутренних стен применяют защитное покрытие, рассчитанное на соответствующую среду; для фасада, влажного помещения или другой агрессивной зоны выбирают более стойкую защиту от коррозии. В продаже встречаются оцинкованная, полимерно-защищённая и нержавеющая сталь, а для отдельных систем — композитные материалы. Вид покрытия согласуют с влажностью, составом кладочного раствора и условиями эксплуатации.
Ширина полосы должна соответствовать конкретной стене, оставляя требуемое покрытие раствором у лицевых поверхностей и полостей. Проверяют диаметр продольной проволоки, форму поперечных связей, шаг ячеек, длину карты или рулона и совместимость с толщиной шва. Одинаковые наружные размеры не гарантируют одинаковую несущую способность.
Где и как размещают армирующий элемент
Армирование часто предусматривают в участках с повышенным риском трещин: над и под оконными проёмами, у углов, в длинных стенах, рядом с перемычками и при изменении высоты кладки. Количество усиливаемых рядов, длину заведения за проём и положение по высоте назначают проектом или инструкцией системы. Для несущих стен эти решения должен проверять специалист по расчёту конструкций.
Вокруг проёмов кладочную сетку укладывают непрерывно в предусмотренных рядах и заводят за границы проёма на заданную длину. Углы и Т-образные примыкания выполняют с требуемым загибом, соединителем или нахлёстом, не оставляя необработанного конца у края стены. Точный способ соединения зависит от модели и расчётной схемы.
Шаг между армированными рядами не выбирают по одному универсальному правилу. Он зависит от материала блоков, высоты и длины стены, расположения швов деформации, нагрузок и типа армирующего изделия. Избыточное или случайное размещение не гарантирует усиление и может помешать нормальному заполнению шва раствором.
Армирование горизонтального шва не должно блокировать движение кладки в месте, где проектом предусмотрен деформационный или контрольный шов. Сетку продолжают или прерывают только по детали узла: непрерывная сталь способна ограничить перемещение и вызвать трещину рядом со швом. При сейсмических, ветровых и иных специальных требованиях применяют расчётную систему, а не произвольную полосовую сетку.
Выбор материала и защита от коррозии
При выборе кладочной сетки сверяют среду применения, коррозионную защиту, ширину стены, толщину растворного шва и характеристики кладочных элементов. Для тонкого клеевого шва требуется профиль, специально предназначенный для такой технологии; стандартная плоская сетка может оказаться слишком толстой. Маркировка и технический лист должны соответствовать именно поставленной партии.
Покрытие подбирают по уровню воздействия влаги и агрессивных веществ, а не только по цвету проволоки. Цинковый слой, полимерная защита и нержавеющая сталь отличаются характеристиками и условиями использования. В наружной стене сетка должна быть полностью защищена раствором и расположена на требуемом расстоянии от поверхности, чтобы влага не ускоряла коррозию металла.
Проверьте документ о соответствии, заявленную область применения, прочностные данные и допустимый тип раствора. Для заводских изделий могут указываться испытания и стандарт, например EN 845-3 для арматуры швов кладки. Сертификат продукции не заменяет проверку конструкции, длины нахлёстов и несущей способности стены.
Укладка и соединение рядов

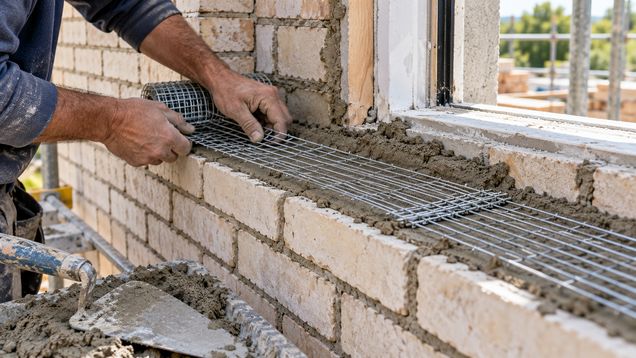

Перед укладкой поверхность ряда очищают от рыхлых частиц и наносят раствор равномерной постелью. Сетку раскладывают на свежем растворе по оси стены, не допуская выступающих концов и контакта с облицовкой или полостью, если этого не предусматривает узел. Затем наносят верхний слой раствора и укладывают следующий ряд, полностью закрывая арматуру.
Полосы соединяют нахлёстом или штатными соединителями той длины, которую указывает изготовитель. Места нахлёстов смещают по соседним рядам, если этого требует инструкция, чтобы не создавать общий слабый участок. Нельзя просто свести концы встык, когда проект или техническая карта требуют непрерывности.
Сетку подрезают инструментом, подходящим для металла или композита, а острые заусенцы удаляют до укладки. При работе со стальной проволокой надевают защитные перчатки и очки. Не выпрямляйте деформированный участок ударами так, чтобы повредить сварные или соединительные узлы.
Контроль до закрытия шва
До укладки следующего ряда проверьте положение полосы, целостность продольных стержней, требуемый нахлёст и отсутствие выступов у края стены. Убедитесь, что арматура соответствует толщине шва и полностью окружена раствором. Полезно сфотографировать проёмы, углы и места примыканий, которые после кладки станут скрытыми.
Кладочная сетка после возведения стены остаётся внутри шва, поэтому до закрытия каждого армированного ряда сверьте его номер и положение с рабочей схемой. Если обнаружена смещённая полоса, неполный нахлёст или недостаточное покрытие раствором, исправьте участок до укладки следующего ряда. После набора прочности кладки скрытый дефект потребует разборки или проектного ремонта.
