Модуль упругости стали показывает, насколько материал сопротивляется упругому изменению формы: это наклон линейного участка диаграммы «напряжение — деформация». В расчётах значение модуля упругости стали связывает напряжение с относительной деформацией; для элемента результат также зависит от его размеров и схемы нагрузки.
Что показывает механическая характеристика
Модуль упругости стали — характеристика жёсткости самого материала при упругой работе. Она показывает, насколько быстро растёт напряжение, когда увеличивается деформация в начальной линейной части испытания. Чем выше показатель, тем меньше относительное удлинение образца при одинаковом напряжении в этих пределах.
В формуле σ = E × ε символ σ означает напряжение, E — модуль, а ε — относительную деформацию. Знак E здесь обозначает значение модуля упругости стали; оно связывает две величины в линейно-упругой области. Напряжение выражают силой на площадь, например в паскалях, а деформация ε равна изменению длины, делённому на исходную длину, и не имеет единицы измерения. Поэтому размерность E совпадает с размерностью напряжения.
Эта связь работает в области, где материал ведёт себя упруго и напряжение пропорционально деформации. После снятия нагрузки упругая часть изменения формы восстанавливается. Когда напряжение достигает уровня текучести и начинается пластическая деформация, простое линейное соотношение уже не описывает всё поведение металла. Граница применимости зависит от марки, состояния стали и условий испытания.
В каких единицах указывают E
Показатель записывают в паскалях, чаще в мегапаскалях или гигапаскалях. Один гигапаскаль равен тысяче мегапаскалей; запись 200 ГПа соответствует 200 000 МПа. В технических документах значение может быть дано в других единицах, поэтому перед расчётом проверь систему единиц у нагрузки, размеров и сечений.
Для распространённых конструкционных сталей справочное значение находится примерно в диапазоне 200–210 ГПа, однако проектные нормы могут задавать принятое значение по-разному. Например, в американских расчётных руководствах используется 29 000 ksi, что близко к 200 ГПа, а европейские рекомендации для конструкционной стали используют 210 ГПа. Эти числа нельзя усреднять произвольно: для проекта применяй значение из того стандарта, на который опирается расчёт.
Важнее всего не подменять нормативную величину рекламным описанием марки. Повышение прочности стали обычно не означает сопоставимого увеличения её модуля упругости. Для обычного расчёта конструкции E часто принимают по стандарту, а марку и состояние материала учитывают при проверке текучести, прочности, устойчивости и других предельных состояний.
Чем жёсткость отличается от прочности
Модуль упругости стали описывает наклон начального участка диаграммы, а предел текучести и временное сопротивление характеризуют уровни напряжения, связанные с необратимой деформацией и разрушением. Это разные показатели: один отвечает за упругое удлинение, другие — за допустимую или предельную нагрузку по принятой методике. Нельзя выбрать несущий профиль, сравнив только значение E.
Представь два стержня из разных распространённых марок стали одинаковых размеров. Если материал работает в линейно-упругой области, их удлинение при одинаковой осевой силе будет близким при принятом в расчёте значении E. Но предел, при котором стержень начнёт пластически деформироваться, может быть разным. Поэтому для проверки нагрузки нужны и геометрия, и прочностные характеристики, и условия опирания.
Жёсткость конструкции не равна только характеристике материала. У короткого толстого элемента и длинного тонкого элемента из одной стали деформации при одинаковой силе будут различаться из-за размеров. На поведение также влияют соединения, отверстия, распределение нагрузки, начальные несовершенства и опоры. Именно поэтому для балки, стойки или пластины считают конкретную конструкцию, а не используют показатель отдельно.
Как E входит в расчёт деформации
Для прямого стержня постоянного сечения при осевой силе упругое изменение длины оценивают по формуле ΔL = N × L / (A × E). Здесь N — осевая сила, L — исходная длина, A — площадь сечения. При одинаковых N, L и A более высокое E даёт меньшее удлинение, если материал остаётся в линейно-упругой области и деформации малы.
Пример помогает прочитать зависимость без подстановки чисел: длинный стержень удлинится больше короткого, а увеличение площади сечения уменьшит удлинение. Это не означает, что формула описывает любую деталь. Она предполагает равномерную осевую нагрузку, постоянное сечение и подходящие граничные условия; при изгибе, сдвиге, температурном расширении или сложных соединениях используют соответствующую расчётную схему.
При изгибе балки сопротивление повороту и прогибу зависит от произведения E × I, где I — геометрическая характеристика сечения. Даже при одинаковой стали изменение высоты профиля может заметно изменить изгибную жёсткость, потому что материал распределён относительно оси по-разному. Для сравнения профилей сначала смотри на сечение и пролёт, затем на материал и расчётные свойства.
Где показатель нужен инженеру
Модуль упругости стали используют, когда оценивают прогиб балки, удлинение тяги, сжатие стойки и распределение усилий в совместной конструкции. Для тонкой высокой стойки важны не только упругая деформация, но и потеря устойчивости; для стальной балки — пролёт, форма сечения, опоры и схема нагрузки. Одно значение E не даёт готового ответа о том, выдержит ли элемент проектное усилие.
При совместной работе стали с бетоном или другим материалом их деформации и жёсткости сопоставляют в принятой расчётной модели. Неподходящие единицы или неверно заданное сечение могут исказить результат даже при правильном значении материала. Перед использованием программы проверь, какие величины она ожидает: E может вводиться в МПа, кН/м² или другой системе.
Для предварительной оценки показатель помогает понять, почему одинаковая нагрузка вызывает разную упругую деформацию у деталей из разных материалов. Для рабочего проекта недостаточно взять число из справочника без проверки применимого стандарта и модели. Если элемент несёт строительную нагрузку, расчёт выполняют по принятой методике с учётом прочности, устойчивости, соединений и допустимого прогиба.
Как получают и применяют справочное значение

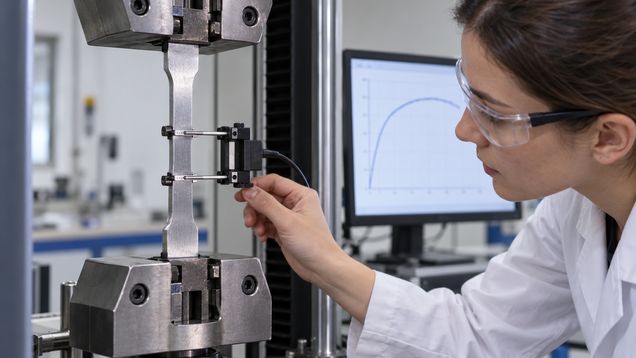

При испытании образец растягивают или сжимают и одновременно измеряют силу и изменение длины. По этим данным строят диаграмму напряжения и деформации, а наклон линейного участка используют для определения E. Измерение очень малых деформаций требует точной аппаратуры и корректной установки датчиков; перекос образца способен повлиять на результат.
В справочнике ищи не только число, но и материал, температуру, направление испытания, единицы и методику измерения. Для конструкционной стали значение в расчёте часто стандартизировано, тогда как лабораторная работа может определять фактический показатель конкретного образца. Эти данные служат разным целям: нормативное значение нужно для проектирования по стандарту, измеренное — для исследования партии или проверки модели.
При повышенной температуре механические свойства стали меняются, поэтому комнатное справочное E нельзя без проверки переносить на нагретую деталь. Температурное воздействие, пластическая деформация, остаточные напряжения и повреждения после пожара требуют отдельной оценки. Если элемент уже получил заметный прогиб или локальный перегрев, одного знания о модуле упругости стали недостаточно, чтобы определить возможность повторного использования.
Если в сертификате партии указан только предел текучести, не подставляй его вместо E: это другая точка диаграммы. При лабораторном сравнении модуля упругости стали смотри, каким датчиком измеряли деформацию и на каком участке строили наклон; погрешность при малом изменении длины может заметно повлиять на результат. В расчётную модель переноси значение только в единицах, ожидаемых формулой.
