Провод ПуГВ — одножильное установочное изделие с гибкой медной жилой и поливинилхлоридной (ПВХ) изоляцией. Его прокладывают в электрических цепях, где нужна гибкость при монтаже, обычно в трубах, коробах или на лотках по проекту. Сечение провода ПуГВ выбирают по току, способу прокладки и защите линии; открытая укладка не заменяет предусмотренную оболочку или корпус.
Устройство гибкого установочного провода

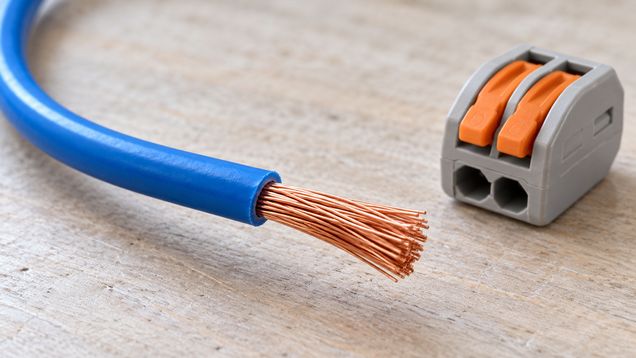

Провод ПуГВ состоит из токопроводящей жилы и слоя ПВХ-пластиката; отдельной общей наружной оболочки у обычного исполнения нет. Жила сделана из скрученных медных проволок, чтобы её было удобнее изгибать при монтаже в щите, коробе или трубной системе. Конкретный класс гибкости и сечение указывают в паспорте изделия.
В маркировке провода ПуГВ буквы обычно расшифровывают как установочный провод с гибкой жилой и ПВХ-изоляцией. Старое обозначение ПВ-3 может встречаться в прайсах и бытовой речи, однако при закупке сверяют не только название, но и стандарт, конструкцию и параметры конкретного изделия. Разные производители могут выпускать продукцию по ГОСТ или по собственным техническим условиям.
ГОСТ 31947-2012 распространяется на провода и кабели для электрических установок при стационарной прокладке, в том числе для монтажа оборудования. Для этой группы стандарт задаёт область применения до 450/750 В переменного тока и до 1000 В постоянного тока. Фактическое номинальное напряжение, температурный диапазон и испытания конкретной марки проверяют по документам поставщика.
В отличие от многожильного кабеля, установочный провод обычно имеет одну изолированную жилу. Чтобы собрать цепь, несколько проводников прокладывают с учётом схемы, способа защиты и требований к разделению. Один слой ПВХ не означает, что изделие можно свободно класть на пол, подвешивать без опоры или использовать как шнур переносного прибора.
Где применяют и чем он отличается от ПуВ
Такой установочный провод используют для монтажа электрических цепей в стальных трубах, коробах, щитах и на лотках, когда требуется гибкость при укладке. Он подходит для стационарной проводки внутри предусмотренной трассы, но не предназначен для постоянного перемещения вместе с электроинструментом. Для переносного оборудования выбирают гибкий кабель с общей оболочкой, рассчитанный на соответствующие условия.
ПуВ — близкий тип установочного провода с медной жилой, но без повышенной гибкости, характерной для варианта ПуГВ. Для монтажа с большим числом изгибов многопроволочная жила обычно удобнее; на прямом участке с фиксированной трассой выбор зависит от проекта и типа клемм. Сравнивать нужно фактический класс жилы, а не только буквы в кратком описании товара.
Провод с гибкой жилой не заменяет изолированный кабель с внешней оболочкой в местах, где та необходима. Если цепь проходит по конструкции или в среде с риском механического повреждения, предусмотри подходящую трубу, короб, канал или другой способ защиты. В деревянных конструкциях и в пожароопасных зонах материал и трассу определяют по действующим правилам и проекту.
Как выбрать сечение и изоляцию
Провод ПуГВ подбирают по расчётному току, длине линии, напряжению и условиям теплоотвода. Сечение сравнивают с номиналом аппарата защиты, способом прокладки и допустимой нагрузкой клемм. Значение нельзя выбирать по диаметру изоляции: сечение относится к меди, а внешний размер зависит также от толщины и материала ПВХ-слоя.
Для цепи, собранной проводом ПуГВ, учитывают количество одновременно нагруженных жил и соседних проводников. В закрытой трубе или тесном коробе тепло отводится хуже, чем на открытой трассе; высокая температура воздуха также снижает допустимую нагрузку. Универсальная таблица без этих условий может дать неверный результат.
До закупки выпиши из проекта и оборудования:
- напряжение и расчётный ток линии;
- длину, способ прокладки и число соседних нагруженных проводников;
- сечение и назначение каждой жилы, включая защитный проводник;
- номинал автомата защиты и характеристики клемм;
- требования к цвету изоляции и температуре эксплуатации.
Цвет помогает различать фазные, нулевые и защитные проводники, но назначение каждого конца всё равно проверяют по схеме. Для защитной жилы используют предусмотренную цветовую маркировку и не применяют её для другой функции. Если документация, цвета и подключённое оборудование не совпадают, монтаж останавливают до уточнения схемы.
Подготовка жил и выбор соединения
Перед установкой проверь, что изоляция не повреждена, а сечение соответствует клеммам. Гибкая многопроволочная жила требует контакта, который удерживает проволоки без их обрезания и раздавливания. Винтовой зажим может требовать втулочного наконечника; его тип и способ обжима определяются инструкцией изготовителя клеммы.
Зачищай изоляцию на длину, предусмотренную соединителем. За пределами клеммы не должны оставаться оголённые медные проволоки, а ПВХ не следует зажимать в контактной зоне вместо токопроводящей жилы. Не луди конец припоем без прямого разрешения производителя зажима: мягкий припой может деформироваться под винтом и ослабить контакт.
При подключении к шине, автомату или разъёму учитывают способ крепления и допустимое сечение клеммы. Если проводник не фиксируется надёжно, нужен другой подходящий наконечник или соединитель, а не удаление части проволок. После затяжки проверяют механическую фиксацию при отключённом питании.
При прокладке нескольких отдельных жил их укладывают в предусмотренную систему совместно и без натяжения. Повороты выполняют с радиусом, допустимым для жилы и канала; острый перегиб может повредить проволоки или истончить изоляцию. Не оставляй проводники без маркировки, если после установки их назначение трудно определить.
Условия монтажа и ограничения
Температура монтажа и эксплуатации, допустимый радиус изгиба и свойства изоляции различаются по маркам и сечениям. При работах на холоде ПВХ может стать менее гибким; минимальную температуру монтажа берут из паспорта, а не из общего описания семейства. Не растягивай жилу, чтобы компенсировать ошибку в длине трассы.
Укладка в трубе, коробе или закрытом щите требует достаточного пространства для отвода тепла и последующего обслуживания. Не заполняй канал так плотно, чтобы проводники было невозможно заменить или переместить при ремонте. Если в трассе много поворотов или длинный участок, предусматривают места для протяжки и избегают чрезмерного усилия.
Одножильный гибкий провод без общей оболочки не является сам по себе кабелем для земли, улицы или прямого контакта с водой. Такие условия допустимы только при наличии рассчитанной защитной системы и разрешения в документах. Для наружного монтажа дополнительно проверяют устойчивость изоляции к солнцу и климату.
Что проверить перед покупкой и подключением
Провод ПуГВ проверяют по маркировке на изоляции, этикетке бухты и паспорту. Сверь производителя, стандарт или технические условия, номинальное сечение, класс жилы, напряжение, цвет и длину. Убедись, что заказанное исполнение подходит проекту, а не только помещается в выбранную клемму.
- Сравни маркировку жилы и данные на упаковке с проектной спецификацией.
- Осмотри изоляцию на трещины, порезы, сплющенные участки и следы нагрева.
- Проверь, что клемма рассчитана на гибкую медную жилу нужного сечения.
- Уточни условия хранения и допустимую температуру монтажа.
Перед подключением отключи линию и исключи случайную подачу напряжения. Электрик проверяет целостность изоляции, правильность назначения жил и затяжку соединений, затем выполняет предусмотренные проектом измерения. Паспорт провода ПуГВ сохрани вместе со схемой, чтобы при дальнейшем ремонте подобрать совместимую замену.
