Коэффициент линейного расширения показывает, насколько меняется длина материала при изменении температуры. Расчет коэффициента линейного расширения помогает оценить зазоры и смещения деталей, если учитывать исходный размер, свойства материала и весь рабочий диапазон нагрева или охлаждения.
Что означает характеристика
Коэффициент линейного расширения показывает относительное изменение длины тела при изменении температуры. Для однородного материала его обычно обозначают греческой буквой α и выражают в обратных кельвинах, K⁻¹, либо в обратных градусах Цельсия, °C⁻¹. Для температурного интервала численное значение приращения в кельвинах и градусах Цельсия одинаково.
Величину коэффициента линейного расширения применяют к размеру в выбранном направлении. Чем больше начальная длина элемента и перепад температуры, тем заметнее абсолютное смещение при одном и том же свойстве материала. Поэтому характеристика особенно важна для длинных деталей, посадок, измерительных узлов и соединений разных материалов.
Линейное расширение описывает изменение одного размера, например длины стержня или диаметра кольца. Его не следует путать с объемным расширением, которое относится к изменению объема тела. У изотропного материала свойства во всех направлениях близки, а у анизотропного или слоистого изделия результат зависит от направления измерения.
Как рассчитать изменение длины
Для предварительной оценки используют формулу ΔL ≈ α · L₀ · ΔT, где ΔL — изменение длины, α — коэффициент материала, L₀ — длина при исходной температуре, а ΔT — изменение температуры. Например, при нагреве свободная деталь обычно удлиняется, а при охлаждении сокращается. Формула описывает свободное изменение размера и сама по себе не учитывает крепления или нагрузку.
Если температура меняется в небольшом диапазоне, α можно принять постоянным. На широком интервале значение свойства может изменяться, тогда длину находят по температурной зависимости или суммируют изменения на небольших шагах. Табличное среднее значение нельзя без проверки применять далеко за пределами диапазона, для которого оно приведено.
В справочниках могут приводиться мгновенный коэффициент при конкретной температуре и средний коэффициент для двух температур. Среднее отношение связывает общий прирост длины с полным температурным интервалом, а мгновенная величина описывает локальное изменение свойства. В точном размерном расчете нужно понимать, какой именно показатель опубликован.
Почему значение зависит от материала и температуры
Коэффициент линейного расширения зависит от состава и структуры материала. Даже внутри одной широкой группы сплавы разных марок могут вести себя по-разному, поэтому для ответственного расчета недостаточно записи «сталь» или «алюминий». Состояние после термообработки, направление прокатки и внутренние превращения также могут влиять на размерные изменения.
При охлаждении или нагреве материал не всегда меняет длину одинаково на каждом участке температурного интервала. Около фазового превращения структура перестраивается, а ход изменения размера может стать нелинейным. Расчетное значение используют только в том температурном диапазоне, к которому относятся исходные данные.
Для обычных конструкционных металлов расширение при нагреве часто можно оценивать по справочной зависимости, но точность зависит от задачи. В прецизионном измерении небольшое температурное отклонение способно стать заметной частью допуска, тогда как в грубой оценке оно может быть несущественным. Важны не только цифры таблицы, но и допустимая погрешность конечного размера.
Что происходит в соединениях деталей
Если две детали имеют разные коэффициенты расширения и нагреваются одинаково, их свободные удлинения будут различаться. Разность смещений можно предварительно оценить по значениям коэффициента линейного расширения каждого элемента, а затем сопоставить результаты. Это помогает понять, может ли измениться зазор, натяг или положение сопряженных частей.
При свободном перемещении деталь способна расшириться почти без дополнительного напряжения от ограничения. Если же ее жестко закрепить, расширение затрудняется и в конструкции появляются температурные усилия. Их величина зависит также от упругих свойств материала, геометрии, схемы крепления и распределения температуры, поэтому один коэффициент не заменяет механический расчет.
В длинном трубопроводе или направляющей предусматривают место для перемещения, когда рабочий нагрев заметно меняет длину. В узле из металла и другого материала проверяют совместимость размеров во всем диапазоне эксплуатации. Зазор, компенсационный элемент и способ крепления выбирают по расчетным перемещениям, а не по общему названию материала.
Как измеряют и проверяют данные

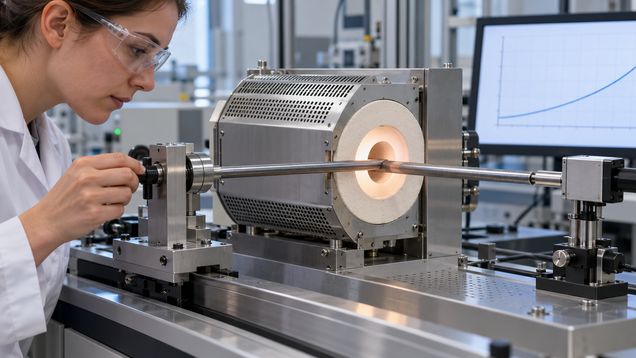

Линейное изменение размера измеряют дилатометром — прибором, который регистрирует перемещение образца при контролируемом изменении температуры. Для испытания задают температурный режим, измеряют исходную длину и отслеживают изменение размера на нагреве или охлаждении. По результату получают коэффициент или зависимость размера от температуры.
На измерение влияют точность термометрии, калибровка прибора, контакт с образцом и его однородность. Небольшая проба должна представлять именно тот материал и направление, которые будут использоваться в изделии. Для тонких пленок, покрытий и слоистых материалов способ измерения выбирают с учетом геометрии и основы.
Справочное число проверяют вместе с единицами, температурным диапазоном, маркой сплава и способом получения. Значения из разных источников могут быть усреднены по разным интервалам, поэтому прямое сравнение без этих условий вводит в заблуждение. Если производитель указывает температурную кривую, используй ее для расчетного интервала вместо одиночного числа.
Где учитывать температурное изменение
В длинномерных конструкциях изменение длины может повлиять на расположение опор, зазоров и стыков. В точном машиностроении учитывают не только деталь, но и измерительный инструмент: при разных температурах размеры обоих объектов могут измениться неодинаково. Размерный чертеж и контроль должны относиться к указанной температуре или предусматривать пересчет.
Для сопряжения разнородных материалов сравнивают их ожидаемое удлинение при одних и тех же температурных условиях. Это важно для узлов с жесткой фиксацией, тонкими покрытиями и деталями, работающими рядом с источником тепла. Если температуры частей различаются, расчет выполняют для каждого элемента отдельно.
При оценке температурного смещения учитывают свойства материала, исходный размер и изменение температуры относительно измерительной или сборочной температуры. Затем проверяют, укладывается ли ожидаемое смещение в допуск и остается ли узел работоспособным при крайних режимах. Если крепление ограничивает движение, дополнительно анализируют возникающие напряжения и возможное коробление.
Выбор значения для проекта
Коэффициент линейного расширения в расчетной записке привязывают к точной марке материала, температурному диапазону и направлению. В первую очередь проверяют документацию изготовителя или справочник с описанием условий измерения. Если используется аналогичный сплав, это допущение фиксируют и оценивают его влияние на размеры изделия.
Перед подстановкой проверь единицы: значение в микрометрах на метр и градус можно привести к обратным градусам, разделив размерное изменение на длину. Для формулы нужны длина в согласованных единицах, корректный перепад температур и коэффициент, относящийся к тому же интервалу. Для длинных элементов и посадок с малым запасом особенно тщательно проверь исходные данные коэффициента линейного расширения.
Если разброс справочных значений сопоставим с расчетным запасом, одного среднего числа недостаточно для решения. Уточни состав и состояние материала у поставщика или организуй измерение образца, затем повтори размерный расчет с уточненными данными. Для жестко закрепленной конструкции отдельно проверь усилия, возникающие при ограниченном расширении.
