Кабель СИП — бытовое название самонесущего изолированного провода для воздушных линий. Тип кабеля СИП подбирают по напряжению, конструкции жил и проекту трассы: одни исполнения предназначены для сетей до 1 кВ, другие относятся к защищённым проводам более высокого напряжения. Расчёт и монтаж выполняют специалисты энергосетей.
Для чего используют самонесущий провод
Кабель СИП применяют на воздушных линиях электропередачи и ответвлениях к объектам, если такой тип предусмотрен проектом. Скрученные вокруг несущей или друг друга изолированные жилы позволяют отказаться от отдельного несущего троса в пределах конструкции, установленной для конкретного исполнения. Точную схему крепления и допустимый пролёт определяет проектировщик линии.
Самонесущим его называют потому, что механическая нагрузка воспринимается предусмотренными конструкцией жилами, а не подвешенным отдельно тросом. Это не значит, что провод можно натянуть между любыми точками: опоры, арматура, расстояние между ними, ветер, гололёд и масса провода рассчитываются совместно. Ошибка в пролёте или креплении опасна обрывом, повреждением опор и поражением электрическим током.
Маркировка кабеля СИП состоит из буквенного обозначения типа и данных о количестве и сечении жил. В названии после дефиса указывают номер исполнения, а дополнительные буквы могут обозначать конструктивную особенность. Проверять нужно полную надпись на оболочке и этикетке: похожие номера относятся к разным схемам жил и диапазонам напряжения.
Чем отличаются исполнения СИП-1, СИП-2, СИП-3 и СИП-4
Цифра после СИП указывает тип конструкции, а не класс качества. В распространённых исполнениях для сетей низкого напряжения встречаются такие различия:
- СИП-1 имеет изолированные фазные жилы и отдельную неизолированную несущую нулевую жилу; вариант с буквой «А» отличается исполнением этой жилы.
- СИП-2 имеет изолированную несущую жилу, вокруг которой скручены фазные проводники.
- СИП-3 — одиночный защищённый провод для линий более высокого напряжения; его конструкция и область применения отличаются от пучка жил для ответвления к зданию.
- СИП-4 состоит из скрученных изолированных жил без отдельного несущего нулевого проводника; механические нагрузки воспринимает конструкция в целом.
Это описание помогает различить типы, но не заменяет технические условия изготовителя. Материал несущей жилы, устройство фазных проводников, изоляция и допустимое напряжение зависят от конкретной марки. У СИП-1 и СИП-2 несущая жила выполняет отдельную функцию, а у СИП-4 нельзя искать её как самостоятельный трос внутри пучка.
Провода для сетей до 1 кВ и защищённые исполнения для среднего напряжения нельзя выбирать по одному внешнему сходству. Например, ГОСТ 31946-2012 описывает самонесущие изолированные провода до 0,6/1 кВ и защищённые провода для сетей 20 и 35 кВ. Какой стандарт и параметры применимы к объекту, подтверждают проект и документы конкретного изделия.
Материалы жил и изоляции
Токопроводящие жилы воздушных СИП обычно изготавливают из алюминия или алюминиевого сплава. Их профиль и число проволок зависят от назначения жилы и сечения. Алюминиевый провод нельзя оконцовывать так же, как медный: для присоединения нужны совместимые зажимы и арматура, рассчитанные на материал и конструкцию проводника.
Изоляцию фазных жил обычно выполняют из светостабилизированного сшитого полиэтилена. Конкретный материал, его толщина и стойкость к воздействию окружающей среды должны быть указаны в документации. Наличие изоляции снижает вероятность случайного контакта с токоведущей частью, но не делает линию безопасной для прикосновения и не отменяет требуемых расстояний до зданий, деревьев и других объектов.
В одном пучке могут находиться фазные жилы и нулевая либо несущая жила; их сечения не обязательно одинаковы. Маркировка вида 3×50+1×54,6 указывает число и номинальное сечение жил по данным конкретного каталога, а не универсальную для всех СИП схему. Функцию жилы определяют по обозначению, паспорту и монтажному проекту.
Как подбирают провод для воздушной линии
Кабель СИП выбирают по номинальному напряжению, числу фаз, расчётному току и механическим условиям линии. Для ответвления к дому и магистрального участка могут потребоваться разные марки и сечения. Проект учитывает длину пролётов, тип опор, климатические нагрузки, способ прокладки и точки перехода к кабелю в здании.
При проектировании линии с кабелем СИП отдельно проверяют электрические и механические параметры. Сечение влияет на допустимый ток и нагрев, а расстояние между опорами, масса и ветровая нагрузка — на натяжение и провисание. Нельзя компенсировать неподходящий провод более сильным натяжением или устанавливать его по таблице, не зная расчётных условий трассы.
До заказа уточняют в проекте и паспорте:
- полную марку, число жил, их назначение и сечения;
- номинальное напряжение и допустимые условия эксплуатации;
- тип опор, пролёты, арматуру и точки ответвлений;
- совместимость зажимов с алюминием или алюминиевым сплавом;
- требования к соединению с вводным кабелем и оборудованием объекта.
Для соединения алюминиевых жил с медными применяют предназначенные для этого переходные зажимы или соединители. Прямой контакт разных металлов в неподходящем соединении может окисляться и нагреваться. Конкретную арматуру выбирают по материалу, диапазону сечений, типу изоляции и условиям установки; скрутка проводов не является штатной заменой соединителя.
Монтаж и подключение к объекту
Монтаж воздушной линии включает установку опорной и анкерной арматуры, натяжение проводов, устройство ответвления и присоединение к вводу. Эти работы выполняют обученные специалисты с допуском к соответствующим электроустановкам и применением средств защиты. При работах рядом с действующей линией сначала организуют отключение и подтверждают отсутствие напряжения по установленной процедуре.

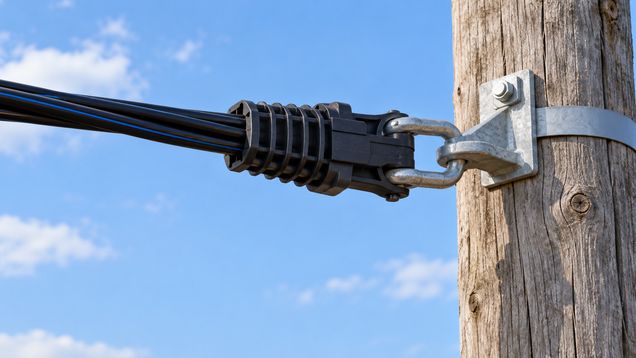

Для натяжения и крепления используют арматуру, рассчитанную на выбранную марку и сечение. Прокалывающие зажимы применяют только там, где это допускает их паспорт; момент затяжки, диапазон жил и необходимость повторного использования определяются изготовителем. Неподходящий зажим может нарушить изоляцию, повредить жилу или создать нагревающийся контакт.
При вводе в здание воздушный самонесущий провод обычно соединяют с предусмотренным проектом кабельным участком. Переходная точка должна быть механически разгружена, защищена от влаги и доступна для обслуживания в соответствии с проектом. Способ прохода через стену выбирают по требованиям к строительной конструкции и электробезопасности; сама изоляция СИП не заменяет защиту внутреннего ввода.
Не используют воздушную марку для скрытой проводки или прокладки в земле без прямого разрешения технической документации и проекта. Условия под землёй и внутри строительных конструкций отличаются от открытой воздушной линии: там действуют другие механические, влажностные и пожарные воздействия. Если нужен подземный участок, проектировщик подбирает предназначенный для него кабель и способ защиты.
Проверка маркировки и поставки
Кабель СИП проверяют по полной маркировке, товарной этикетке и паспорту изготовителя. На барабане должны быть читаемы марка, напряжение, количество и сечение жил, стандарт или технические условия, длина и данные производителя. Сопоставь эти значения с проектной спецификацией до разгрузки и монтажа.
Осмотри доступный участок оболочки и упаковку: порезы, продавленные места, следы длительного намокания или повреждённая маркировка требуют проверки до установки. Проверь, что фактическая конструкция совпадает с заказанной: есть ли предусмотренная несущая жила, изолирована ли она, соответствует ли число жил записи на этикетке. Если этикетка и паспорт расходятся, партию изолируют от монтажных работ и запрашивают подтверждение у поставщика.
Паспорт кабеля СИП должен подтверждать именно заказанное исполнение, а не линейку продукции в целом. В нём сверяют допустимое напряжение, материал жил, конструкцию изоляции, условия эксплуатации и стандарты, по которым изделие изготовлено и испытано. Для воздушной линии дополнительно нужна проектная документация с расчётом опор, арматуры и пролётов.
