Кабель КГ — гибкий силовой кабель с медными жилами, резиновой изоляцией и наружной резиновой оболочкой для подключения передвижного оборудования. При подборе кабеля КГ учитывают напряжение, число и сечение жил, среду и режим изгибов; такое изделие не заменяет линию для постоянной скрытой проводки.
Назначение и устройство гибкого кабеля

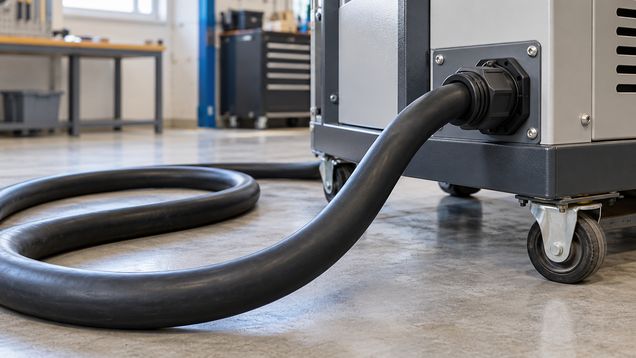

Кабель КГ применяют для электропитания передвижных механизмов и оборудования, которое подключают через гибкий участок. Медные многопроволочные жилы выдерживают изгиб лучше, чем однопроволочные проводники того же сечения; каждая жила имеет резиновую изоляцию, а поверх сердечника расположена общая резиновая оболочка. Допустимая подвижность зависит от исполнения и паспорта изделия.
Маркировка кабеля КГ обычно сопровождается числом жил и номинальным сечением, например записью вида 3×2,5 или 4×6. Первая цифра показывает количество жил, вторая — площадь сечения каждой, если в паспорте не указаны отдельные сечения для силовых, нулевых или защитных проводников. Число жил само по себе не определяет схему подключения оборудования.
В составе марки могут быть дополнительные буквенные обозначения. Например, исполнение с индексом «ХЛ» рассчитано на холодный климат, а «Т» — на тропическое исполнение у конкретных линеек. Значение суффиксов и фактические температурные пределы сверяют по документации производителя: похожее название не подтверждает одинаковую резиновую смесь.
Резиновая изоляция и наружная оболочка помогают изделию переносить изгибы и обычное перемещение, но не делают его пригодным для любой среды. Масло, химические вещества, острые кромки, вода, солнечное излучение и длительное сдавливание могут воздействовать на оболочку по-разному. Для таких условий ищут прямо указанное исполнение и подтверждение испытаний.
Чем гибкий тип отличается от стационарного кабеля
Стационарные силовые кабели предназначены для монтажа в неподвижной трассе, тогда как KG выбирают для подключения передвижной машины или механизма. Гибкая жила упрощает подключение оборудования, которое перемещают в пределах рабочей зоны, но не означает, что кабель можно постоянно волочить по полу или перегибать на одном месте.
ГОСТ 24334-2020 описывает силовые кабели для нестационарной прокладки, которыми подключают передвижные машины, механизмы и оборудование. В области применения стандарта указано напряжение до 450/750 В переменного тока. Конкретное рабочее напряжение, структура жил и допустимые условия берутся из маркировки и паспорта изделия; документы на одну модель нельзя переносить на другую.
Не путай гибкий силовой участок с удлинителем для бытового прибора. Кабель для оборудования подбирают вместе с вилкой, разъёмом, вводом и защитой цепи, рассчитанными на тот же режим. Если вилка или соединитель имеет меньшую допустимую нагрузку, всё подключение ограничено именно этим элементом, даже когда сечение кабеля больше.
Как выбрать число жил и сечение
Кабель КГ выбирают по расчетному току, напряжению, режиму нагрузки и схеме подключения двигателя или другого оборудования. Учитывают не только номинальную мощность, но и пусковой ток, продолжительность работы, длину линии, способ прокладки и ожидаемую температуру. Сечение должно соответствовать нагрузке и защитному аппарату, а не подбираться по внешней толщине оболочки.
Для питания передвижной установки кабелем КГ проектировщик также учитывает частоту перемещений, минимальный радиус изгиба, натяжение и контакт с поверхностями. Если кабель регулярно сматывают и разматывают, нагрузка на жилы и оболочку отличается от редкого перемещения оборудования. Для постоянных движений по направляющей выбирают конструкцию, специально испытанную для такого режима.
Перед заказом проверь параметры в паспорте машины и электросети:
- номинальное напряжение и способ подключения;
- число рабочих, нулевых и защитных жил;
- расчётную нагрузку, пусковой режим и номинал защиты;
- длину линии, способ прокладки и частоту перемещения;
- условия окружающей среды и механического воздействия.
Чем длиннее гибкая линия, тем важнее проверить падение напряжения и нагрев при пуске. При укладке в бухту или плотный пучок отвод тепла хуже, чем на свободно проложенном участке. Расчёт выполняют с учётом требований оборудования, кабеля, защитного аппарата и действующих правил монтажа.
Изгибы, перемещение и рабочая среда
Минимальный радиус изгиба указан изготовителем для конкретной конструкции и обычно зависит от наружного диаметра. При слишком резком повороте кабель может смяться, а отдельные проволоки внутри гибкой жилы — устать от повторной нагрузки. Не делай резких перегибов у вилки, разъёма, кабельного ввода или точки подвеса.
Если изделие перемещается вместе с механизмом, его прокладывают так, чтобы не допускать растяжения, перетирания и зацепления. Кабельный подвес или разгрузка натяжения принимают вес участка отдельно от электрических контактов. Затягивать кабель на клемму вместо фиксатора нельзя: вибрация и рывки постепенно ослабляют соединение.
Температурный диапазон, морозостойкость, стойкость к влаге, маслам и солнечному свету зависят от исполнения. Обычная резиновая оболочка не означает автоматическую защиту от любого масла или химиката, а влагостойкость не равна разрешению на погружение в воду. При работе на открытой площадке или в цехе с агрессивными веществами выбирают модель по точным условиям среды.
Повреждённая оболочка, трещины, оголённые жилы, локальный нагрев и запах перегретой резины — основания отключить оборудование и проверить шнур. Нельзя временно закрывать повреждение лентой и продолжать работу при подвижной нагрузке. Кабель должен быть заменён или отремонтирован по технологии, допустимой для его типа и электрической установки.
Подключение к оборудованию
Гибкие многопроволочные жилы оконцовывают способом, совместимым с клеммами и разъёмом. Для винтового соединителя могут потребоваться втулочные наконечники, обжатые подходящим инструментом; решение сверяют с документацией к оборудованию. Нельзя обрезать отдельные проволоки ради того, чтобы уменьшить диаметр жилы и вставить её в клемму.
При монтаже сохраняют цветовую маркировку и назначение жил по схеме. Защитный проводник подключают к соответствующему контакту, а соединение проверяют до подачи напряжения. Если конструкция, маркировка или схема не совпадают, подключение останавливают и уточняют у производителя оборудования или квалифицированного электрика.
Участок ввода фиксируют так, чтобы кабель не тянул за клеммы и не касался острых краёв корпуса. Сальник или кабельный ввод подбирают по наружному диаметру и условиям защиты. После подключения проверяют фиксацию, целостность оболочки и отсутствие натяжения при штатном перемещении оборудования.
Как проверить поставку и маркировку
Кабель КГ при приемке сопоставляют с заказом и паспортом: важны полная марка, число и сечение жил, номинальное напряжение, стандарт или технические условия, дата выпуска и изготовитель. Для особого температурного режима проверь суффиксы и условия эксплуатации, указанные в документах. Одна только надпись «гибкий» не подтверждает пригодность к морозу, маслам или постоянным перемещениям.
- Проверь маркировку на оболочке и этикетку барабана или бухты.
- Осмотри поверхность по доступной длине на порезы, трещины и следы перегрева.
- Сверь число жил, сечение и цветовую маркировку с паспортом и схемой.
- Уточни радиус изгиба, допустимое усилие и совместимость вводов с оборудованием.
До подключения убедись, что линия обесточена и исключено случайное включение. После монтажа специалист проверяет целостность изоляции, подключение защитного проводника и работу аппаратов защиты по процедуре объекта.
При замене кабеля на действующем оборудовании сохрани параметры, предусмотренные изготовителем: число жил, сечение, тип оболочки и допустимое напряжение. Паспорт кабеля КГ пригодится при проверке этих характеристик, а также при заказе запасного отрезка для такой же машины.
