Гофротруба защищает кабель от пыли, истирания и случайных ударов при прокладке, если материал и прочность соответствуют месту монтажа. Для выбора проверяют внутренний диаметр, механическую прочность, стойкость к температуре, ультрафиолету и влаге, а также совместимость соединителей. Для улицы и грунта подходят не все исполнения.
Что защищает гибкая гофрированная труба
Гофротруба создаёт вокруг кабеля дополнительный канал с ребристой стенкой. Такая форма помогает сгибать трассу при обходе углов и сохраняет пространство для протяжки, но степень защиты зависит от материала, толщины стенки и класса изделия. Тонкая лёгкая серия может подойти для скрытого монтажа внутри конструкции, а для мест с риском удара нужна более прочная система.
Гибкий канал уменьшает вероятность повреждения изоляции при монтаже и защищает кабель от касания строительных элементов. Он не заменяет сам кабель: внутрь закладывают только провод или кабель с собственной изоляцией. Гофра не является водопроводной трубой, газовым шлангом или герметичным корпусом, если производитель прямо не подтвердил соответствующее назначение.
В некоторых моделях внутри есть зонд — тонкая протяжка, за которую можно закрепить кабель при затяжке. Он облегчает работу на прямом участке, но не устраняет сопротивление на поворотах. При длинной трассе, нескольких изгибах или тяжёлом кабеле заранее проверяют, можно ли протянуть его без превышения допустимого усилия.
ПВХ, ПНД и другие материалы
Распространённые электротехнические трубы изготавливают из поливинилхлорида (ПВХ) или полиэтилена низкого давления (ПНД); для отдельных задач применяют полипропилен и полиамид. Материал влияет на гибкость, устойчивость к удару, температурные пределы, ультрафиолету и химическим веществам. Эти свойства отличаются у серий одного производителя, поэтому название полимера не заменяет паспорт.
Изделия из ПВХ часто выбирают для внутренних трасс, где важно соответствие строительным и пожарным требованиям. ПНД и двухслойные полиэтиленовые трубы встречаются в линейках для наружной прокладки или монтажа в грунте, но такое применение должно быть явно разрешено для выбранного типа. При скрытой прокладке и в деревянных конструкциях учитывают действующие требования пожарной безопасности и материал основания.
Не путай цвет с назначением. Серый, чёрный или оранжевый оттенок может быть принят производителем для конкретной серии, но сам по себе не подтверждает устойчивость к ультрафиолету, возможность укладки в бетон или нужные пожарные свойства. Проверяй маркировку, техническое описание и документы на конкретную партию.
Лёгкая и усиленная серия
В каталогах часто используют слова «лёгкая», «тяжёлая» или «сверхтяжёлая». Они помогают сравнить механическую прочность внутри линейки, но не всегда являются единым обозначением для всех брендов. Смотри заявленное сопротивление сжатию или удару, диапазон температуры и условия монтажа; для нагруженного пола, стяжки или открытой трассы нужен продукт, испытанный под соответствующее воздействие.
Гофрированный канал сгибается за счёт чередования рёбер и впадин. Если труба слишком мягкая для конкретного основания, она может сплющиться при заливке, креплении или случайном нажатии. Слишком жёсткая серия труднее проходит повороты, поэтому трассу планируют так, чтобы сохранить проходное сечение и не тянуть её через острые изгибы.
Огнестойкость и способность не распространять горение нужно проверять отдельно. Наличие слов «электротехническая» или «самозатухающая» в рекламе не указывает, какие испытания проходила модель и подходит ли она для объекта. Если проект требует определённого поведения при пожаре, нужные показатели и допустимую область применения подтверждают документами.
Как подобрать диаметр и длину
Гофротруба подбирается по внутреннему диаметру кабеля и числу проводников, которые идут в одном канале. Оставляют место для протягивания и небольшого смещения кабеля на поворотах; чрезмерно плотное заполнение повышает трение и осложняет замену. Для расчёта сверяют размеры кабеля и трубы, а также допустимую долю внутреннего пространства, которую занимает пучок, по проектным требованиям.

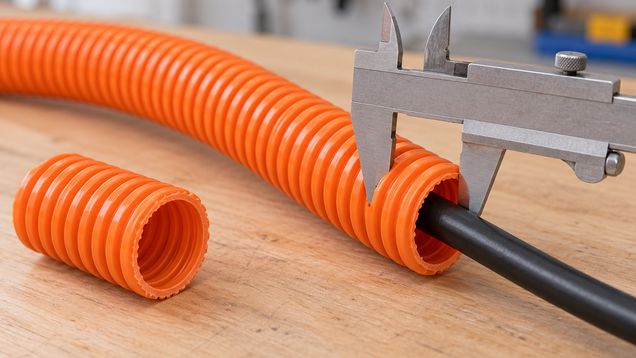

Наружный диаметр нужен для подбора креплений, отверстий и соединителей, а внутренний — для размещения кабеля. Эти значения различаются, поэтому нельзя выбирать проход только по размеру, указанному крупным шрифтом на упаковке. Если труба пройдёт через стену или короб, дополнительно измеряют габариты фитинга и оставляют зазор на монтаж.
На поворотах учитывают допустимый радиус изгиба кабеля и трубы. Слишком малый радиус может передавить оболочку, ухудшить охлаждение или создать участок, где кабель застрянет при протяжке. Числовое значение берут из документации обеих изделий; если одно из них не указано, трассу проектируют с запасом и не сгибают канал на глаз.
Длину трассы измеряют по фактическому маршруту, включая подъёмы, обходы и заходы в коробки. Отрезки соединяют предусмотренными муфтами, а не склеивают случайным клеем или изолентой. Стык должен сохранять требуемую фиксацию и защиту; для системы с ограничением пыли или влаги применяют совместимые уплотнители и фитинги.
Условия монтажа в помещении, снаружи и в грунте
Для сухого помещения обычно достаточно подобрать диаметр и механическую прочность под основание и способ крепления. Открытую прокладку проверяют на устойчивость к солнечному свету и температуре, а скрытую — на совместимость с материалом стены, стяжки или потолка. Если условия объекта отличаются от указанных в паспорте, нужна другая модель или дополнительная защита.
Для наружного участка важно учитывать дождь, ультрафиолет, замерзание и место выхода трубы из здания. Степень защиты IP — показатель защиты от пыли и воды — относится к изделию или собранной системе в конкретной конфигурации, а не автоматически к любой гофре. Герметичность стыка зависит от соединителя, уплотнения и качества монтажа.
Укладка в грунт допустима только для моделей и систем, рассчитанных на подземную прокладку. Требуются подходящая прочность, защита стыков и учёт возможного давления почвы или строительных работ. В зависимости от объекта проект может предусматривать песчаную подготовку, дополнительную трубу или иную защиту; глубину и конструкцию трассы назначают по местным правилам.
На деревянных основаниях и в полостях строительных конструкций материал канала выбирают по требованиям пожарной безопасности, а не по цене или цвету. Пластиковая гофра не всегда обеспечивает нужную защиту при коротком замыкании или возгорании. Если проект предусматривает металлический канал, его нельзя самовольно заменить пластиком без согласования.
Соединения, протяжка и крепление кабеля
Для соединения с коробкой, щитом или корпусом оборудования используют совместимые вводы и соединители. Они удерживают канал, закрывают острые кромки и помогают сохранить заявленную степень защиты. Нельзя протягивать кабель через срез с заусенцами: край может прорезать изоляцию при движении или вибрации.
Кабель протягивают плавно, без рывков, а зонд закрепляют способом, который не повредит наружную оболочку. Если на поворотах возникает сильное сопротивление, лучше изменить маршрут или добавить доступную протяжную коробку, а не тянуть с усилием. Скрытый стык без доступа затрудняет диагностику и замену проводки.
Крепёж выбирают по наружному диаметру, массе заполненного канала и типу основания. Слишком редкие крепления позволяют трассе провисать, а перетянутые хомуты деформируют гофрированную стенку. Расстояние между точками крепления, место соединителей и поддержка на поворотах зависят от инструкции производителя и проекта.
Перед заделкой или заливкой проверь непрерывность канала, отсутствие пережатых участков и возможность протянуть кабель. Зафиксируй маршрут на фото или схеме, особенно если трасса окажется скрытой. После укладки проверяют целостность кабельной изоляции; электрические измерения и подключение выполняет квалифицированный специалист.
Что сверить при покупке
Гофротруба проверяется по этикетке, маркировке бухты и паспорту: нужны материал, внутренний и наружный диаметры, прочность, температура эксплуатации, условия наружной или подземной прокладки и тип соединителей. Для модели с зондом уточняют его наличие по всей длине. Данные продавца должны совпадать с документацией производителя.
- Сверь диаметр кабеля и количество жил с внутренним проходом трубы.
- Проверь серию по механической прочности и условиям монтажа.
- Уточни стойкость к ультрафиолету, влаге и температуре, если трасса проходит снаружи.
- Подбери вводы, муфты и уплотнители из совместимой системы.
- Осмотри бухту на трещины, заломы, сплющенные участки и повреждения зонда.
Если маркировка отсутствует или продавец не может назвать точный материал и область применения, не полагайся на внешний вид. Перед покупкой для скрытой прокладки запроси паспорт и проверь допустимость для материала основания, кабеля и способа монтажа, указанного в проекте.
