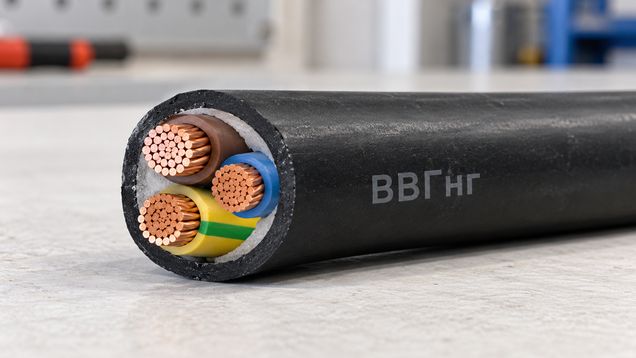

Кабель ВВГнг применяют в стационарных силовых линиях; точное исполнение выбирают по маркировке и документации изготовителя. У кабеля ВВГнг медные жилы и полимерная изоляция, а обозначение «нг» указывает на испытание по нераспространению горения при групповой прокладке, но само по себе не подтверждает снижение дымовыделения. Сечение и монтаж выбирают по нагрузке.
Расшифровка маркировки ВВГнг
Маркировка кабеля ВВГнг читается от обозначения жилы к наружным слоям. В привычной буквенной системе отсутствие начальной «А» означает медные токопроводящие жилы; «В» указывает на поливинилхлоридную изоляцию, следующая «В» — на поливинилхлоридную наружную оболочку, а «Г» — на отсутствие брони или дополнительного защитного покрова. Буквы описывают конструкцию, но не заменяют паспорт именно этой модели.
Сочетание «нг» обозначает исполнение, которое при установленных испытаниях не распространяет горение при групповой прокладке. У кабелей с разными дополнительными обозначениями и категориями испытания условия могут отличаться; их указывают изготовитель и техническая документация. Наличие «нг» само по себе не означает, что при горении выделяется меньше дыма или коррозионно-активных газов.
ГОСТ 31996-2012 охватывает силовые кабели с пластмассовой изоляцией на номинальные напряжения 0,66, 1 и 3 кВ. Это область стандарта, а не перечень напряжений для каждой модели ВВГнг. Рабочее напряжение конкретного изделия проверь по маркировке и паспорту.
Число жил и обозначение сечения
Кабель ВВГнг выпускают с разным числом жил и сечением: эти параметры читают в цифровой части маркировки. Например, запись 3×2,5 обычно указывает на три жилы с номинальным сечением каждой 2,5 мм². Она не сообщает сама по себе допустимую нагрузку линии: для этого нужны тип прокладки, температура, условия охлаждения и схема защиты.
Число жил выбирают по схеме питания и проекту защитного проводника. N и PE в документах обозначают нулевую и защитную жилы; у некоторых моделей сечения жил различаются. Одного подсчёта жил и их цвета недостаточно: назначение сверяют со схемой и паспортом.
Жилы бывают однопроволочными или многопроволочными; класс гибкости и допустимое сечение задаёт изготовитель. Клемма должна подходить к сечению и конструкции проводника, а оконцевание выполняют способом, предусмотренным для оборудования.
Изоляция, оболочка и назначение
Внутренний слой изолирует жилы, наружная оболочка объединяет их в сердечник и защищает при обычном хранении и монтаже. ПВХ не делает изделие герметичным: допустимые влажность, температура и химическое воздействие сверяют с паспортом.
Буква «Г» означает, что у конструкции нет металлической брони или предусмотренного стандартом дополнительного защитного покрова. Поэтому внешняя оболочка не рассчитана автоматически на любое механическое воздействие. Если трасса проходит там, где возможны удар, сдавливание или повреждение инструментом, проектом предусматривают соответствующий способ защиты, например трубу, короб, лоток с крышкой либо иной конструктивный барьер.
Марка рассчитана на стационарную силовую проводку, а не на шнур, который постоянно сгибают и перемещают. При проектировании трассы учитывают крепление, возможность замены и проходы через стены или перекрытия.
Как подобрать изделие под линию
Кабель ВВГнг подбирают по расчётной нагрузке и схеме питания. Проектировщик проверяет допустимый ток для выбранного способа прокладки, нагрев жил, падение напряжения и соответствие аппарату защиты. Если условия отвода тепла меняются, прежнее сечение может не подойти.
Для расчёта нужны сведения о линии и месте её прокладки:
- мощность, напряжение и режим работы потребителей;
- длина линии и схема сети;
- способ прокладки, температура и соседние линии;
- аппарат защиты и допустимая нагрузка клемм.
Трасса в открытом лотке и в закрытом канале отводит тепло по-разному; плотный пучок с другими нагруженными линиями ухудшает охлаждение. При расчёте линии, выполненной кабелем ВВГнг, поправки берут из применимых норм и данных изделия, а не из общей таблицы.
Автомат выбирают одновременно с сечением проводника: завышенный номинал не увеличивает допустимый ток, но может оставить кабель без своевременной защиты от перегрева. Дополнительно проверяют отключение при коротком замыкании и совместимость клемм с линией. Расчёт выполняет специалист по данным объекта.
Условия прокладки и пожарные требования
Для улицы, влажной зоны и солнечного нагрева проверь в документации допустимую температуру, стойкость к ультрафиолету и требование к защите. Радиус изгиба и усилие протяжки также берут из паспорта; свойства одной модели нельзя переносить на похожую марку другого изготовителя.
Надпись «нг» не разрешает прокладывать кабель напрямую в грунте. Грунт давит на оболочку, а ремонтные работы могут её повредить. Допустимость прямой прокладки, трубы или канала задают проект и паспорт с учётом воды, подвижек почвы и пересечений коммуникаций.
Исполнение, не распространяющее горение, не является огнестойким: оно не гарантирует сохранение работоспособности цепи во время пожара. Для линий, которые должны продолжать работу при пожаре, проект задаёт кабель и систему крепления с подтверждёнными показателями огнестойкости. Одной замены оболочки на вариант с индексом «нг» для такой задачи недостаточно.
Проход через стену или перекрытие должен сохранять требуемую противопожарную защиту конструкции. Кабель не герметизирует проход: тип огнезаделки и способ монтажа выбирают по проекту, чтобы не повредить оболочку и не пережимать трассу.
Различия между исполнениями «нг», LS и HF
Скобки в обозначении, например «нг(А)», показывают категорию группового испытания на нераспространение горения. Проверь полную марку в сертификате и паспорте: карточка товара может опустить категорию.
«LS» указывает на пониженное дымо- и газовыделение, «HF» — на ограниченное выделение галогеноводородных кислотных газов по установленным испытаниям. Эти характеристики не следуют из «нг»; при таких требованиях проверяют полную марку и подтверждающие документы.
«FR» указывает на огнестойкое исполнение, но проектное требование относится ко всей линии: кабелю, креплениям, соединениям и вводам. Их подтверждённые характеристики должны соответствовать требуемому времени работы при пожаре.
Замена требует согласования с проектировщиком. Похожие модели могут различаться пожарными показателями и условиями монтажа; полную марку и документы подтверждают до покупки.
Проверка маркировки и документов перед монтажом
При приемке партии кабель ВВГнг сверяют с проектом, а не только со счётом. На этикетке барабана проверяют изготовителя, полную марку, число и сечение жил, напряжение, длину и документ на изделие. Различие в суффиксе может менять исполнение.
Сверь повторяющуюся маркировку на оболочке с этикеткой и паспортом. Если она нечитаема или отличается, отложи отрезок до проверки происхождения и характеристик; внешнее сходство ничего не подтверждает.
- Сверь полную марку с проектом, включая категорию и суффиксы.
- Проверь материал, число и сечение жил, напряжение и длину.
- Сопоставь оболочку, этикетку барабана и паспорт; осмотри оболочку на порезы и трещины.
До раскроя уточняют длину трассы, способ протяжки и состояние барабана. Радиус изгиба и допустимое усилие берут из паспорта; если данных нет, их запрашивают у изготовителя до монтажа.
Контроль перед подключением
Перед подключением электрик проверяет изоляцию, оконцевание, назначение жил и совместимость клемм. Измерения проводят подходящим прибором по процедуре объекта и фиксируют результат. До подачи напряжения выполняют предусмотренные проектом проверки защитного проводника и аппаратов отключения.
До раскроя партии кабеля ВВГнг монтажник сверяет надпись на оболочке с паспортом и проектом. При расхождении работы приостанавливают до согласования замены и документов на поставку.
