Химический анкер закрепляет шпильку или арматуру в просверленном отверстии: инъекционный состав после отверждения передаёт нагрузку основанию. Для химического анкера подбирают систему под бетон или кладку, рассчитывают глубину и расположение, а монтаж ведут по инструкции с учётом очистки отверстия и времени отверждения.
Как устроена система и где она нужна
Химический анкер — это не только картридж с составом, но и подобранная система из инъекционного раствора, шпильки или арматурного стержня и основания. После смешивания компонентов состав заполняет зазор в отверстии и сцепляется с его стенками и металлическим элементом.
Такое крепление используют для монтажных шпилек, опор, ограждений, консолей и отдельных соединений арматуры. Применимость зависит от того, для чего рассчитан конкретный продукт: одни системы предназначены для бетона, другие имеют отдельные одобрения для кладки или специальных монтажных ситуаций.
Картридж, смесительная насадка, стержень, отверстие и инструкция образуют комплект. Надёжность химического анкера зависит от совместимости всех компонентов; при замене одного из них проверяют расчётные параметры. Элементы разных систем не комбинируют только потому, что подходят резьба и насадка.
Инъекционный состав после дозирования отверждается, поэтому он отличается от механического анкера, который держится за счёт распорного или подрезного зацепления. Время, когда элемент можно нагружать, и способ передачи нагрузки задаются конкретной системой. До отверждения шпильку не используют как готовое крепление.
Основание и расчёт нагрузки
Сначала определяют материал основания: бетон, полнотелая или пустотелая кладка, ячеистый блок и другие материалы требуют разных решений. Важно знать состояние основания и условия, предусмотренные одобрением изделия: сухое или влажное отверстие, трещиноватый бетон, наличие полостей и вид кладочного блока.
Для пустотелой кладки отдельные системы требуют перфорированную гильзу, которая удерживает раствор в отверстии и формирует зацепление. Не заменяют её случайной сеткой или втулкой. Если изготовитель не указывает нужный блок и способ установки, несущую способность по аналогии не назначают.
Нагрузку рассчитывают для всей точки крепления: учитывают направление усилия, массу конструкции, рывки, вибрацию и расстояние до края. При группе анкеров важны расстояния между отверстиями и распределение нагрузки. Для несущего элемента эти параметры определяет проектировщик, а не выбирают по одному диаметру шпильки.
Уточняют, есть ли в основании арматура, кабели, трубы или пустоты. Перед сверлением проверяют трассу и арматурный каркас доступным способом; повреждать рабочую арматуру без проектного решения нельзя. Если отверстие попало в препятствие или разрушенный участок, его не переносят на глаз: новое место также должно соответствовать расчётным расстояниям.
В бетоне наличие трещин может влиять на несущую способность и выбор одобренного анкера. Одни системы оценены для трещиноватого и нетрещиноватого бетона, другие имеют более узкую область применения. Статическое крепление, сейсмика и огнестойкость тоже требуют отдельного подтверждения для конкретной системы.
Подбор состава, шпильки и глубины
Химический анкер подбирают по типу основания, расчётной нагрузке, диаметру и материалу стержня, глубине заделки и доступному месту для монтажа. Проверяют данные из технической документации или расчётной программы изготовителя, включая допустимые расстояния до края и между соседними анкерами.
Составы могут отличаться основой, скоростью отверждения, диапазоном температуры и разрешёнными основаниями. Общее название продукта не задаёт универсальную нагрузку или срок отверждения. Значения для одного картриджа нельзя переносить на другой, даже если оба подходят к одному пистолету.
Материал шпильки выбирают для среды эксплуатации: влага, наружная атмосфера и химические воздействия могут требовать коррозионно-стойкого металла. Проверяют совместимость стержня, состава, шайб и крепимой детали. Резьбу и длину выбирают так, чтобы после установки оставалось место для монтажной детали и гайки.
Глубина отверстия и заделки — не одно и то же: отверстие должно позволять вставить стержень на проектную глубину и учесть технологию заполнения. Диаметр сверления задаёт система для выбранного стержня. Уменьшать или увеличивать его произвольно нельзя, поскольку меняется объём состава и контакт с основанием.
Короткое описание товара не всегда содержит всё необходимое для расчёта. Для ответственного узла сохраняют актуальное одобрение, таблицы нагрузок и схему установки именно выбранного продукта. При расхождении карточки, маркировки и документации монтаж приостанавливают до уточнения.
Подготовка отверстия и заполнение
Перед сверлением размечают положение анкера и проверяют допустимые отступы. Отверстие выполняют инструментом и способом, предусмотренными системой; тип сверления может влиять на параметры крепления. Глубину контролируют ограничителем или измерительным щупом, а не оценивают визуально.
После сверления из отверстия удаляют пыль и крошку по указанной последовательности: для многих систем нужны продувка, щётка подходящего диаметра и повторная продувка. Используют исправные щётки и средства очистки, соответствующие диаметру и длине отверстия. Пыль, оставшаяся на стенках, может снизить сцепление.
Пропуск очистки допустим только тогда, когда он прямо разрешён инструкцией для точного сочетания состава, стержня, сверла и метода бурения. Например, некоторые системы используют полое сверло и совместимый пылеотсос либо специальные стержни. Это исключение нельзя переносить на обычное сверление или другой картридж.
Перед подачей состава проверяют срок годности, температуру картриджа и правильность установки насадки-смесителя. Первую порцию выдавливают до равномерного цвета и консистенции, если это предписано инструкцией: непромешанный материал в отверстие не подают. Не используют состав, который хранился неправильно или вышел за срок годности.

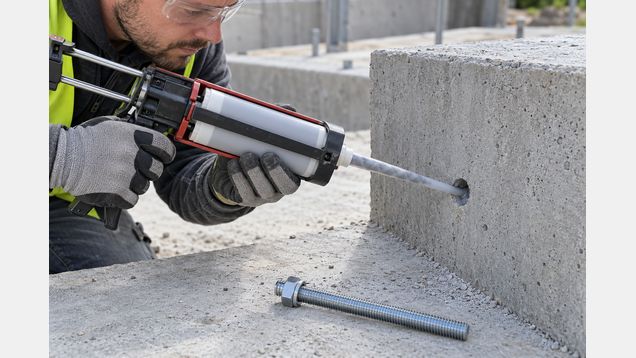

Раствор вводят от глубины отверстия к выходу так, чтобы не оставлять воздушных полостей; для глубокой заделки применяют удлинитель насадки. Затем стержень вводят до проектной отметки способом, указанным производителем, и не смещают в период отверждения. Излишек состава у устья не заменяет контроль заполнения внутри.
Рабочее время и отверждение
Температуру основания измеряют перед установкой, а не ориентируются только на температуру воздуха. Она влияет на текучесть раствора, рабочее время и скорость отверждения. Для одних составов холод удлиняет ожидание, для других ограничивает монтаж; значения берут из таблицы именно этой системы.
Рабочее время — период, когда стержень ещё можно установить и скорректировать; время отверждения — срок до допустимой нагрузки. Эти интервалы различаются и зависят от температуры основания, картриджа и конкретного продукта. Нельзя нагружать анкер сразу после заполнения отверстия или по универсальному таймеру.
Во время отверждения шпильку фиксируют без проворачивания, ударов и натяжения. Крепимую деталь устанавливают после выдержки, если такой порядок предусмотрен инструкцией. При низкой температуре увеличивают время ожидания только по таблице изготовителя, а не произвольным запасом.
Состав и металлические компоненты используют с защитой, указанной на упаковке и в паспорте безопасности. Остатки не сливают в сток, а обращаются с картриджем и насадкой по инструкции. При попадании неотверждённого материала на кожу или в глаза действуют по паспорту безопасности и маркировке продукта.
Контроль готового крепления
После монтажа с помощью химического анкера проверяют положение шпильки, выступание резьбы, отсутствие видимого разрушения основания и правильность установки детали. Контрольное испытание проводят только тогда, когда это предусмотрено проектом и документацией. Нельзя проверять крепление случайным рывком.
Если стержень сместился, состав вытек из отверстия, бетон раскрошился или отверстие оказалось слишком большим, узел не считают исправным. Нельзя просто долить раствор вокруг уже установленного элемента без одобренной процедуры. Дефект оценивают и устраняют способом, согласованным с проектом.
При установке химического анкера в журнале монтажа фиксируют продукт и партию, тип основания, диаметр и глубину отверстия, состояние основания, способ очистки, температуру и выдержанное время. Эти записи помогают проверить соблюдение технологии и идентифицировать систему при обследовании. Для группы креплений отмечают также расположение отверстий и обнаруженные отклонения.
Перед нагрузкой химический анкер проверяют по монтажной записи: сверяют утвержденные состав и стержень, способ очистки отверстия, температуру основания и время отверждения.
