Предел текучести стали показывает напряжение, при котором после снятия нагрузки начинает оставаться пластическая деформация. Если у металла нет чёткой площадки текучести, показатель определяют по условному смещению на диаграмме испытания. Значение предела текучести стали берут из протокола или стандарта для конкретного проката с учётом его толщины и состояния.
Что происходит при достижении текучести
Предел текучести стали обозначает уровень напряжения, после которого образец начинает получать заметную остаточную деформацию. Пока нагрузка остаётся в упругой области, стержень после разгрузки в основном возвращается к исходной длине. При дальнейшем растяжении часть изменения формы сохраняется, даже если усилие снято. Для инженера это переход от оценки обратимого удлинения к проверке риска постоянного повреждения.
Значение предела текучести стали не всегда соответствует одной чёткой точке на кривой испытания. У одних сталей после начального упругого участка заметен скачок и площадка, где деформация растёт при небольшом изменении напряжения. У других кривая переходит к пластической области плавно. Поэтому показатель должен иметь определение из применяемого стандарта, а не только число в рекламном описании.
После начала пластической деформации металл может продолжать воспринимать нагрузку и упрочняться при растяжении. Это не означает, что такую работу можно считать допустимой для любой конструкции. После разгрузки элемент может остаться изогнутым или удлинённым, а при циклическом нагружении повторные деформации способны повлиять на усталостную работу детали. Расчётный запас и условия эксплуатации задаёт проект.
Как показатель получают при испытании

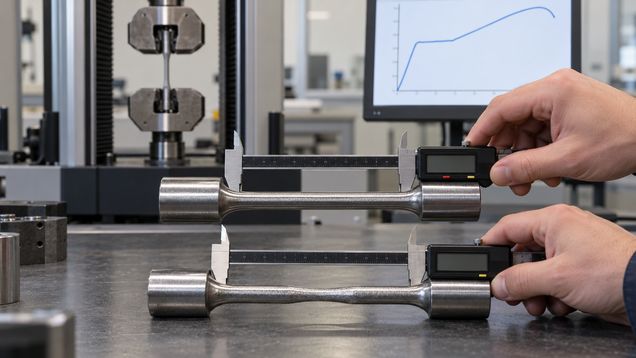

При растяжении образца испытательная машина увеличивает усилие, а приборы фиксируют нагрузку и изменение длины измерительного участка. Напряжение в инженерной диаграмме рассчитывают по нагрузке и исходной площади поперечного сечения, деформацию — по изменению длины относительно исходной. На графике видно, где заканчивается приблизительно линейный участок и начинается заметное отклонение от упругого поведения.
Если выраженной точки текучести нет, для сравнения применяют условный предел текучести, связанный с заранее заданной остаточной деформацией. Часто используют смещение на 0,2%: на диаграмме проводят линию, параллельную начальному упругому участку, и отмечают её пересечение с кривой. Число при этом зависит от метода испытания и принятого смещения; для сертификата партии используй обозначение и процедуру, которые прямо указаны в стандарте.
У некоторых низкоуглеродистых сталей при растяжении можно увидеть верхний и нижний предел текучести. После начального пика напряжение снижается до более низкого уровня, а образец продолжает удлиняться на площадке. Разница этих отметок связана с особенностями диаграммы и испытания, поэтому в документах важно понять, какой именно показатель приведён. Для стали без чёткой площадки сопоставляют условный предел, а не пытаются визуально назначить отсутствующую точку.
Чем он отличается от временного сопротивления
Предел текучести стали используют для оценки начала необратимой деформации, а временное сопротивление соответствует наибольшему инженерному напряжению, достигнутому в испытании на растяжение. Эти показатели стоят на разных участках диаграммы. Прочность при разрыве также не равна нагрузке, которую можно безусловно назначить рабочей конструкции: в проекте учитывают коэффициенты, устойчивость, соединения и другие предельные состояния.
Марка стали обычно не описывает все свойства одной цифрой. В европейской системе обозначение S355 указывает на минимальный уровень текучести в установленном диапазоне толщины, а не на одинаковое значение для любой детали. Для распространённых горячекатаных изделий указанная величина снижается при увеличении толщины; при выборе учитывают таблицу стандарта на конкретный продукт, его форму и состояние поставки.
В протоколе испытания ищи марку, форму и толщину образца, направление вырезки, температуру испытания, метод и единицы измерения. Лабораторный образец проверяет материал в заданных условиях, но сам по себе не учитывает сварной шов, отверстие, повреждённую кромку или коррозию готовой детали. Для этих зон могут действовать отдельные правила расчёта и контроля.
Как показатель используют в расчёте детали
Для прямого стержня при осевом растяжении или сжатии сравнивают расчётное напряжение с разрешённым уровнем, установленным нормами с учётом коэффициентов безопасности. Для балки проверяют распределение напряжений по сечению при изгибе, а для узла — передачу усилий через сварку, болты или опорные поверхности. Одного показателя материала недостаточно, чтобы определить допустимую силу без площади, формы и схемы закрепления.
При проектировании важно отличать прочность сечения от устойчивости элемента. Длинная тонкая стойка может потерять устойчивость раньше, чем материал достигнет указанного уровня текучести. В балке ограничивающим условием может стать чрезмерный прогиб, усталость или местная потеря устойчивости стенки. Поэтому конструктор проверяет несколько состояний, а не только число из сертификата.
В таблицах и программах расчёта одинаковые единицы обязательны для напряжения, площади и сил. Предел текучести в МПа равен значению в Н/мм², но сила, заданная в килоньютонах, требует согласованной площади и множителя перевода. Перед выводом результата проверь единицы во всех полях и нормативный коэффициент, применённый программой. Неверная система единиц может изменить расчёт на порядок.
Как выбрать значение для конкретной стали
Для проектирования бери характеристику из стандарта на изделие и сертификата поставки, а не из таблицы для похожей марки. Предел текучести стали в паспорте сверяй с видом проката, толщиной и состоянием поставки. Показатель для тонкого листа может отличаться от минимального значения для толстой плиты того же класса. Сверь также, не обозначен ли в документе условный предел вместо верхней или нижней точки текучести.
Если данные о партии отсутствуют, сопоставь предел текучести конструкционной стали с таблицей для её толщины и формы проката. Не определяй прочность по цвету, весу или тому, насколько легко гнётся обрезок. Для ответственного применения обратись к сертификату, процедуре входного контроля или лабораторному испытанию. При сварке и нагреве свойства зоны рядом со швом могут отличаться от исходного проката, поэтому используют требования к процедуре сварки и последующему контролю.
Ограничения при эксплуатации
Температура влияет на работу стали и может менять уровень, при котором начинается пластическая деформация. Значение из сертификата при обычной температуре не следует напрямую переносить на горячую конструкцию, пожарное воздействие или длительную работу в особой среде. Для таких условий применяют специальные расчётные характеристики и правила, предусмотренные проектом и стандартом.
При оценке повреждённой детали нельзя полагаться только на предел текучести конструкционной стали из первоначального сертификата. Осмотри остаточный прогиб, трещины, следы перегрева, коррозию и состояние соединений; если деталь несёт нагрузку, оценку выполняет специалист по фактической схеме конструкции. Повторное использование возможно только после проверки, что повреждение не изменило работу сечения и узлов.
