Кабель NYM предназначен для стационарной прокладки в зданиях в условиях, указанных производителем: медные жилы имеют отдельную изоляцию, а многожильное исполнение может включать заполнитель под общей оболочкой. Сечение кабеля NYM выбирают по нагрузке, способу монтажа и защитному аппарату; возможность выхода наружу проверяют по паспорту.
Устройство и обозначение NYM

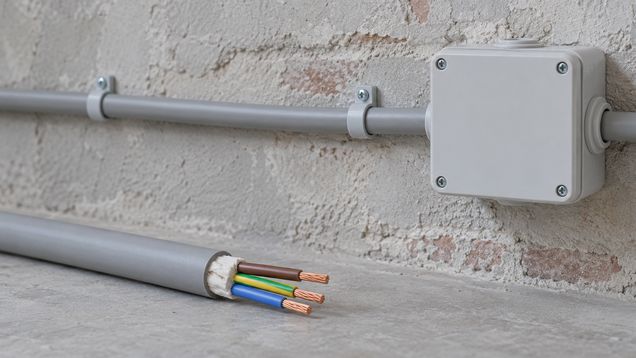

Кабель NYM выпускают с медными токопроводящими жилами, изоляцией каждой жилы и общей наружной оболочкой. Пространство между жилами может быть заполнено материалом, который придаёт сердечнику форму и помогает при обработке. Точную конструкцию сверяют в техническом листе: количество жил, их сечение, класс и состав слоёв зависят от исполнения.
Маркировка кабеля NYM сопровождается цифрами, которые обычно показывают количество жил и сечение, например 3×1,5. В записи J указывает на наличие защитной жилы зелёно-жёлтого цвета, а O — на исполнение без неё; буквенные обозначения сверяют с документацией конкретного производителя. Нельзя определять наличие защитного проводника только по числу жил.
Для ряда изделий этого типа производители указывают соответствие DIN VDE 0250-204 и номинальное напряжение 300/500 В. Это характеристика конкретной линейки, а не универсальное значение для любого кабеля, продаваемого под похожим названием. Проверь обозначение стандарта, напряжение и сертификат на этикетке и в паспорте.
Материалы жил и оболочки
Жилы обычно изготовлены из меди, а внутренняя изоляция и внешняя оболочка — из поливинилхлорида (ПВХ). В зависимости от сечения проводник может быть однопроволочным или многопроволочным; NYM не обязательно означает жёсткую монолитную жилу. При подключении тип жилы должен подходить к клемме, а оконцевание выполняют предусмотренным для неё способом.
Общая оболочка защищает внутренние слои при монтаже и эксплуатации, но не превращает изделие в герметичный или бронированный кабель. Уточни стойкость к влаге, химическим воздействиям, ультрафиолету и температурам по документации. Если трасса проходит там, где возможны удары или сдавливание, проект может предусматривать отдельный механический барьер.
Испытание на нераспространение горения при одиночной прокладке не означает, что изделие имеет низкое дымовыделение или сохраняет работоспособность во время пожара. Если проект предъявляет требования к групповой прокладке, дыму или огнестойкости, проверь соответствующие маркировки и протоколы. Суффикс или цвет внешней оболочки сами по себе не подтверждают эти свойства.
Где применяют стационарный монтажный кабель
В спецификациях производителей NYM-J обычно предназначен для фиксированной установки внутри зданий: под штукатуркой, в кладке и в некоторых видах бетона. В отдельных документах указаны сухие, влажные и мокрые помещения. Применимость зависит от конкретного изделия и местных требований к электропроводке, поэтому сначала сверяют паспорт и проект.
Для выхода на улицу типовое исполнение используют только при защите от прямого солнечного света, если такой вариант указан изготовителем. Прямая прокладка в грунте обычно не допускается для этого кабеля; нужен продукт, рассчитанный на землю, или предусмотренная проектом защитная система. Заполнять им бетон с вибрацией или уплотнением также нельзя, если паспорт запрещает такой монтаж.
Такой монтажный кабель рассчитан на неподвижную трассу, а не на постоянные сгибы и перемещение вместе с инструментом. Для переносного оборудования и удлинителей выбирают гибкое изделие соответствующего назначения. Установка стационарного кабеля как подвижного шнура создаёт нагрузку на жилы и вводы, для которой его конструкция может не быть предназначена.
На выбор места влияют температура, способ крепления, тип основания, количество совместно проложенных линий и условия охлаждения. Кабели в теплоизоляции или тесном канале отдают тепло иначе, чем открытая трасса. Условия монтажа учитывают при расчёте допустимого тока вместе с длиной линии и характеристиками защитного аппарата.
Выбор числа жил и сечения
Кабель NYM выбирают по расчётной нагрузке, длине линии, числу одновременно работающих потребителей и схеме заземления. При подборе сечения проверяют допустимый ток для способа прокладки, падение напряжения, температуру и согласование с автоматом защиты. Один и тот же размер может подходить для открытой трассы и не подходить для теплоизоляции или плотного пучка.
Для линии, выполненной кабелем NYM, сечение определяют по проектным условиям, а не по одной таблице из магазина. Если подключают двигатель или прибор с высоким пусковым током, учитывают режим запуска и длительность работы. Номинал автомата нельзя увеличивать для устранения его срабатывания без повторного расчёта проводки.
Перед покупкой уточни в проекте:
- напряжение питания, мощность и пусковой режим потребителей;
- длину трассы, способ прокладки и число совместно идущих линий;
- требуемое число жил, наличие защитного проводника и назначение каждой жилы;
- номинал аппарата защиты и допустимую нагрузку клемм оборудования.
Число жил выбирают по схеме, а не по правилу «для комнаты столько-то». Для однофазной и трёхфазной линии может понадобиться разная конструкция; наличие проводника PE также определяется проектом. Цветная изоляция помогает распознать назначение жил, но перед подключением его сверяют со схемой и маркировкой.
Монтаж, соединения и проверка трассы
До начала прокладки проверяют наружный диаметр, допустимый радиус изгиба и минимальную температуру монтажа по паспорту. Резкий перегиб или натяжение могут повредить внутреннюю изоляцию, даже если внешняя оболочка выглядит целой. При протяжке через канал не тянут за отдельные жилы и не используют острые кромки в качестве опоры.
Клеммы, коробки и вводы подбирают по сечению и типу жил. Если клемма рассчитана на однопроволочный проводник, для многопроволочной жилы может потребоваться наконечник; способ зажима должен соответствовать инструкции к оборудованию. Нельзя удалять отдельные проволоки или срезать часть меди, чтобы уменьшить диаметр под клемму.
При соединении проверяют, что изоляция не попала в контактную часть, а оголённая медь не выступает за пределы клеммы. Защитную жилу подключают к назначенному контакту; скрутка под слоем изоленты не заменяет клемму или соединитель, разрешённый для стационарной проводки. Работы выполняют на отключённой линии, а отсутствие напряжения проверяют прибором.
После укладки сравнивают фактическую трассу с проектом: нет ли неучтённых соединений, пережатых участков и повреждений оболочки. До закрытия стены или потолка выполняют предусмотренные измерения и фиксируют расположение кабельных линий. Подключение и измерительные проверки проводит квалифицированный электрик по требованиям объекта.
Что проверить перед закупкой
Кабель NYM проверяют по полному обозначению, числу и сечению жил, номинальному напряжению, стандарту, материалам изоляции и оболочки, изготовителю и дате выпуска. На бухте или барабане эти данные должны совпадать с паспортом и спецификацией. Если в заказе указан вариант с защитной жилой, проверь его наличие по маркировке и фактической конструкции.
- Сверь длину и сечение с проектом и способом прокладки.
- Уточни условия применения на улице, во влажной зоне и в бетоне.
- Осмотри оболочку на порезы, вмятины, заломы и следы перегрева.
- Проверь, что клеммы и аппарат защиты рассчитаны на выбранный кабель.
Паспорт кабеля NYM сохрани с исполнительной схемой и документами на электрооборудование. Он нужен для проверки допустимых условий, подбора аналогичного отрезка и обслуживания линии. Если изготовитель или стандарт отличаются от проекта, замену согласуют до монтажа, а не после закрытия трассы.
