Дюбель бабочка раскрывается за листом обшивки и создает опору в полости перегородки. Для выбора дюбеля бабочки учитывают толщину листа, глубину пустоты, тип винта и массу предмета. Допустимую нагрузку берут из данных конкретного крепежа и стеновой системы. Перед сверлением также проверяют скрытые коммуникации и целостность обшивки.
Как работает крепление за листом

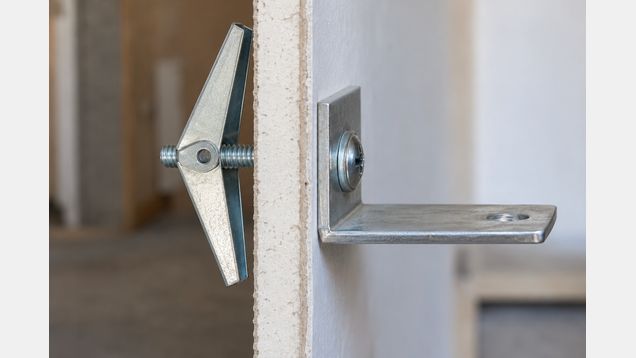

Дюбель бабочка удерживает крепеж за счет раскрывающихся опор, которые упираются в обратную сторону обшивки. После установки нагрузка распределяется по большей площади, чем у простого самореза, входящего только в лист. Эффективность зависит от материала стены, геометрии анкера и правильности монтажа.
Под этим названием встречаются разные конструкции. В металлическом пружинном крепеже крылья складывают для прохода через отверстие, а за листом они раскрываются; винт притягивает деталь к перегородке. Пластиковые модели могут использовать складывающиеся лапки, ленты или поворотный упор, поэтому способ фиксации и требования к отверстию сверяют по инструкции.
Такой крепеж рассчитан на полую стену с достаточным пространством за листом. Если сразу за обшивкой находится профиль, кладка или другая преграда, опоры могут не раскрыться. Самосверлящий дюбель для гипсокартона и раскрывающийся анкер работают по разным принципам и не всегда заменяют друг друга.
Крепление воспринимает нагрузку на лист и его каркас, а не только на металлические крылья. Даже прочный анкер не делает перегородку рассчитанной на тяжелое оборудование или большие рычажные усилия. Для предмета с выносным кронштейном важны масса, расстояние от стены и направление нагрузки.
Подбор размера и допустимой нагрузки
При выборе дюбеля бабочки учитывают толщину одного или нескольких слоев обшивки, глубину полости, диаметр отверстия и толщину закрепляемой детали. Эти размеры должны попадать в диапазон, указанный для модели. Слишком короткий анкер не раскроется за листом, а неподходящая длина винта не даст надежно зацепить опоры.
Сверяют материал стены: гипсокартон, гипсоволокнистая плита, фанера, древесная плита, пустотелый кирпич и бетонные пустотные блоки требуют разных креплений и режимов расчета. Указание одного типа основания не подтверждает пригодность для остальных. Для двойной обшивки важно, чтобы распорная часть прошла через все слои и раскрылась в полости.
Допустимую нагрузку проверяют в таблице изготовителя для конкретного материала, толщины листа и схемы крепления. Значение для одного анкера нельзя автоматически умножать на число крепежей: расстояние между точками, близость к краю и состояние перегородки меняют работу системы. Учитывают коэффициент запаса, рывки и длительное нагружение.
Дюбель бабочка подходит для многих легких и средних предметов, но предел определяет не название крепежа, а конкретная комбинация листа, каркаса и нагрузки. Для тяжелого шкафа, навесного оборудования, бойлера или крупного телевизора ищут профиль или заранее установленную закладную. Если нагрузка критична, крепят непосредственно к несущей конструкции или используют проектное решение.
Пружинные металлические модели обычно устанавливают с болтом, а пластиковые системы могут принимать шуруп определенного диаметра. Длина винта должна учитывать толщину кронштейна и требуемое зацепление в анкере, не упираясь в стену за ним. Используют комплектный крепеж, если производитель не допускает замену.
Подготовка места и проверка полости
Перед сверлением определяют расположение стоек и скрытых коммуникаций. Для этого применяют детектор, изучают план монтажа или выбирают проверенное место, где не проходят кабели и трубы. Нельзя сверлить рядом с розеткой или выключателем, не проверив направление скрытой проводки.
Сверло и диаметр отверстия выбирают точно по инструкции анкера. Излишне широкое отверстие уменьшает площадь опоры и позволяет крепежу проворачиваться, а узкое не даст лапкам пройти через лист. Гипсовую пыль удаляют, а край отверстия не разбивают многократным покачиванием сверла.
При выборе дюбеля бабочки проверяют, свободна ли полость за обшивкой на глубину раскрытия. Вата, утеплитель, близкий профиль или твердая перемычка могут помешать раскрыться крыльям. Если опора не открывается полностью, меняют точку или подбирают крепеж для фактической конструкции, а не затягивают винт с усилием.
Осматривают сам лист: рядом с поврежденной кромкой, трещиной или местом, где обшивка отсырела, крепление может вырваться вместе с частью материала. Разрушенный участок ремонтируют и переносят точку в прочную область с требуемым отступом. Для потолка и участков над головой применяют крепеж и схему, прямо разрешенные для такой нагрузки.
Установка крепежа
Сначала отмечают центр отверстия и проверяют, что закрепляемая деталь не закроет доступ к винту при установке. Отверстие сверлят без удара, если инструкция не требует другого режима, и удаляют крошку. Для хрупкой облицовки используют подходящее сверло, не повреждая лицевой слой листа.
Работая с дюбелем бабочкой, складывают или сжимают опоры в указанное положение и вводят их через отверстие. После выхода в полость фиксирующие крылья раскрывают, а фланец прижимают к поверхности без перекоса. У отдельных моделей нужно потянуть за монтажную ленту или установить распорку до вставки шурупа.
Винт затягивают постепенно, пока крепление не станет устойчивым, но не перетягивают. Чрезмерное усилие способно продавить лицевую бумагу, смять гипсовый сердечник или провернуть анкер в отверстии. Если крепеж прокручивается, его снимают и проверяют диаметр отверстия, раскрытие опор и состояние листа.
Перед окончательной нагрузкой закрепленную деталь проверяют умеренным усилием, не дергая ее рывком. Кронштейн должен прилегать к стене всей плоскостью и не качаться. Если опора держится только на одном краю или вокруг фланца крошится лист, узел переделывают.
Где применять и чего избегать
Раскрывающиеся анкеры используют для полок, светильников, карнизов, зеркал и других предметов, если расчетная нагрузка укладывается в таблицу крепежа и допуска стены. Для длинной полки учитывают вес содержимого и вынос кронштейна. Несколько точек крепления распределяют по схеме производителя и не размещают слишком близко друг к другу.
Не крепят на тонкий лист тяжелые предметы, испытывающие постоянные толчки, вибрацию или усилие на отрыв, без подходящего каркаса и рассчитанного узла. Трубы, поручни, навесные шкафы, спортивные конструкции и потолочные подвесы могут передавать значительные нагрузки. В таких случаях находят стойки или закладные, либо усиливают конструкцию до обшивки.
Для пустотелого кирпича и бетонных блоков не используют автоматически тот же режим, что и для гипсокартона. Сверяют диаметр и геометрию пустот, толщину стенок и назначение анкера. Крепеж с крыльями должен опираться на несущие перемычки, а не разрушать тонкую оболочку блока.
Если после монтажа появились люфт, трещины вокруг отверстия или продавливание листа, крепление снимают и выясняют причину. Часто проблема связана с завышенной нагрузкой, неверным сверлом, недостаточной глубиной полости или неправильным винтом. Новый анкер ставят на расстоянии, разрешенном системой, в неповрежденном основании.
Контроль и обслуживание
После установки периодически осматривают крепеж, особенно на мебели, которую часто открывают или нагружают. При ослаблении винт подтягивают без чрезмерного усилия и проверяют состояние отверстия. Если лист деформировался или разрушился, одного подтягивания недостаточно.
При замене детали используют винт того же типа и диаметра либо сверяются с характеристиками анкера. Более длинный крепеж не всегда безопаснее: он может упереться в коммуникации или выйти в соседнюю конструкцию. Перед повторным монтажом оценивают, не было ли отверстие разбито предыдущей установкой.
Если вес предмета или вынос кронштейна увеличился, заново проверяют нагрузку всей системы. Дюбель бабочка не отменяет ограничений обшивки и каркаса, поэтому крепление переносят на стойку или закладную, когда расчет превышает допустимое значение. Для тяжелой нагрузки схему согласуют с проектом стены.
