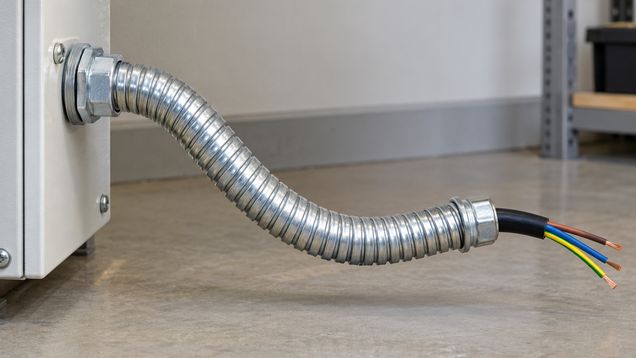

Металлорукав — гибкая металлическая оболочка, в которую помещают кабель для дополнительной защиты от механических воздействий. Выбор зависит от внутреннего диаметра, материала, типа соединителей и условий среды: обычная стальная спираль сама по себе не гарантирует герметичность или защиту от влаги и пыли. Совместимость с кабелем и трассой подтверждают по документации.
Для чего нужна гибкая металлическая оболочка
Металлорукав используют как гибкий участок кабельной трассы там, где проводку нужно защитить от истирания, случайного контакта с инструментом или локального механического воздействия. Его устанавливают у вводов в оборудование, в местах подключения подвижных узлов и на коротких переходах, которым трудно придать форму жёсткой трубе. Применение определяется проектом и характеристиками конкретной серии.
Основа изделия обычно представляет собой гибкую спиральную оболочку из металлической ленты с взаимно сцепленными витками. Такая конструкция изгибается, но остаётся металлической и может иметь острые кромки на обрезе. Внутри прокладывают кабель с собственной изоляцией: металлическая оболочка не служит заменой изоляции и не позволяет помещать внутрь оголённые проводники.
Устойчивость к механическим воздействиям зависит от материала ленты, типа замка, толщины металла, диаметра и класса конкретного изделия. Гибкость также не означает, что оболочку можно многократно сгибать в одном месте или использовать как опору для подвешивания тяжёлого кабеля. Нагрузки, частота перемещения и допустимая деформация должны соответствовать паспорту.
Материал ленты и защитное покрытие
Для обычной электротехнической трассы выпускают модели из оцинкованной стали; встречаются исполнения из нержавеющей стали и изделия с дополнительным полимерным покрытием. Оцинковка и нержавеющая сталь отличаются стойкостью к коррозии, массе и цене. Выбор зависит от влажности, химических испарений, солевого тумана и других воздействий на объекте.
Полимерная оболочка закрывает металлическую спираль от прямого контакта с влагой и загрязнениями. Однако наличие покрытия не делает любую модель водонепроницаемой. На практике защита от пыли и воды зависит также от соединителя, ввода, уплотнения и способа сборки. Заявленная степень защиты относится к собранной системе, а не к одному отрезку оболочки.
Обозначение «герметичный» следует проверять по паспорту изделия и комплектующих. У одного производителя герметичная модель может иметь определённый IP только при использовании рекомендованных фитингов, а у другого параметры отличаются. Не переноси степень защиты с похожего товара или одной длины оболочки на собранную трассу без соответствующих данных.
Как подобрать внутренний диаметр
Металлорукав подбирают по наружному диаметру кабеля или пучка кабелей с учётом свободного протягивания, количества изгибов и доступа для замены. Внутренний проход не должен зажимать оболочку кабеля. Если свободного места мало, возрастает усилие при затяжке, кабель сложнее заменить, а изоляция может тереться о витки на поворотах.
Для нескольких проводников учитывают их совместное заполнение и возможный нагрев. Нельзя выбирать диаметр только по ширине пучка в одном сечении: кабели смещаются на поворотах, а соединительные детали могут уменьшать проход. Значение заполнения и допустимое количество кабелей определяют по проектным правилам и техническим данным системы.
Перед выбором сверяют наружный размер кабеля, рекомендуемый радиус изгиба и минимальный диаметр соединителя. Радиус поворота должен оставаться не меньше допустимого для кабеля и самой оболочки; учитывают более строгое из этих ограничений. Резкий перегиб сплющивает проход и повышает нагрузку на изоляцию даже тогда, когда металлическая спираль внешне не сломана.
Исполнение для помещения и улицы
Для сухого помещения без сильных механических воздействий может подойти простое исполнение, если оно соответствует проектной задаче. Во влажной зоне, на открытом воздухе или рядом с агрессивными веществами нужны подтверждённые характеристики материала, покрытия и соединителей. Для наружной трассы проверяют воздействие ультрафиолета, перепады температуры и вероятность попадания воды через торцы.
Гибкий металлический канал не предназначен автоматически для прокладки в земле, заливки в бетон или мест, где по нему будут ходить и ездить. Такие условия требуют специально рассчитанной трубной системы, защиты от сдавливания и решений по отводу влаги. Если проект предполагает скрытый монтаж, убедись, что сама система и кабель разрешены для этого применения.
Если участок будет часто двигаться вместе с оборудованием, нужна модель, рассчитанная на динамическое сгибание. Обычная спиральная оболочка может постепенно изнашиваться при многократных циклах, а слишком короткий переход передаёт усилие на кабельный ввод. Для вибрирующих механизмов проектируют длину гибкого участка, крепление и разгрузку натяжения.
Соединители, вводы и заземление
Соединитель должен подходить к внутреннему и наружному размеру изделия, типу резьбы и условиям среды. Он фиксирует торец, защищает кабель от соприкосновения с острыми кромками и соединяет гибкий участок с коробкой или корпусом оборудования. Для герметичного исполнения проверяют наличие уплотнения и разрешённую комбинацию с конкретной оболочкой.
После резки торец осматривают и закрывают совместимым фитингом или защитной втулкой. Нельзя оставлять заусенцы рядом с изоляцией или затягивать кабель через необработанный край. Если торец повреждён, изделие укорачивают или меняют так, чтобы кабель не касался металлической кромки; способ обработки выбирают по инструкции производителя.
Не считай металлическую оболочку защитным проводником только потому, что она сделана из стали. Электрическая непрерывность зависит от конструкции, соединений и крепежа, а электрическая система может требовать отдельного защитного проводника (PE). Использовать спираль как часть цепи уравнивания потенциалов можно лишь при прямом подтверждении проектом и документацией на комплектную систему.
Для соединения кабельного участка с оборудованием важна разгрузка натяжения: кабель не должен выскальзывать из ввода или передавать рывки на клеммы. Радиус изгиба оставляют плавным, а крепления размещают так, чтобы гибкая часть не тёрлась о стену и острые кромки. Расстояния и способ крепления задают условия объекта и указания изготовителя.
Проверка перед покупкой и монтажом
Металлорукав проверяют по маркировке на упаковке и техническому паспорту: нужны материал, внутренний и наружный диаметры, тип конструкции, допустимый радиус изгиба и среда применения. Для модели с покрытием уточняют температурные ограничения и стойкость полимера. Если изделие заявлено как герметичное, проверь, при каких соединителях и способе сборки достигается заявленная степень защиты от воды и пыли.
- Сопоставь диаметр и длину с кабелем, маршрутом и местом установки.
- Проверь материал ленты, покрытие и устойчивость к условиям среды.
- Уточни совместимые соединители, уплотнения, резьбу и требования к заземлению.
- Осмотри спираль: не должно быть разрывов витков, замятий и ржавчины, если она несовместима с выбранным исполнением.
До начала монтажа проверь целостность кабельной изоляции, состояние торцов и соответствие комплектующих паспорту. После укладки убедись, что изгибы не пережаты, фитинги удерживают оболочку, а кабель не натянут и не касается заусенцев. Электрические подключения и проверку защитных мер выполняет квалифицированный специалист по проекту объекта.
При выборе для оборудования учитывай, будет ли гибкий переход оставаться неподвижным или регулярно перемещаться, а также доступ к нему для осмотра. Если трасса проходит рядом с водой, абразивной пылью или маслом, укажи эти условия поставщику и запроси подтверждение для всей сборки.
