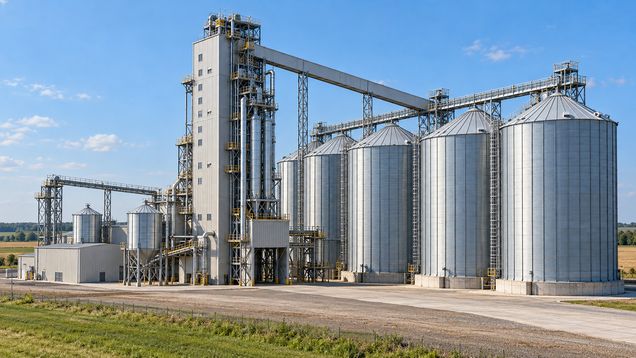

Зерновой элеватор — комплекс для приёма, очистки, перемещения и хранения зерна. В зерновом элеваторе обычно связаны приёмная зона, транспортное оборудование, рабочая башня и силосы; состав зависит от вида сырья, транспорта и дальнейшей обработки. Планировку разрабатывают с учётом качества продукции, эксплуатации и требований безопасности.
Основные зоны комплекса
Зерновой элеватор принимает сельскохозяйственное сырьё, перемещает его между технологическими участками и направляет на хранение или отгрузку. В состав могут входить приёмные устройства, очистка, сушильное оборудование, силосы, транспортёры и лаборатория для контроля качества. Не каждый объект включает все эти функции: схема зависит от задач предприятия.
Потоки в зерновом элеваторе проектируют так, чтобы сырьё проходило между зонами без лишних перегрузок и пересечения с автомобильным транспортом. На плане обозначают места приёма, обработки, временного накопления и отгрузки. Это помогает согласовать расположение оборудования с подъездами и доступом для обслуживания.
Следует различать весь производственный комплекс и отдельный вертикальный транспортёр. Нория — это устройство, которое поднимает зерно ковшами внутри башни; само слово не обозначает весь элеватор. Такое различие помогает правильно понимать план, спецификацию оборудования и последовательность движения сырья.
Приём и транспортирование зерна
Приёмная зона связана с подъездом грузового транспорта и начальной точкой перемещения зерна. Её планируют с учётом маневрирования машин, ожидания и доступа к средствам контроля качества. Размещение оборудования должно исключать помехи основному потоку и сохранять безопасные пути для персонала.
Зерновой элеватор использует вертикальные и горизонтальные транспортёры, чтобы перемещать продукт между приёмом, очисткой и силосами. Вертикальный подъём часто выполняет нория, а ленточные, цепные или шнековые механизмы могут передавать сырьё вдоль здания. Подбор типа оборудования зависит от схемы, характеристик зерна и расчётной производительности.
Повороты и узлы пересыпки требуют доступа для осмотра и ремонта, но сами проходы не должны мешать производственному потоку. Для обслуживания предусматривают площадки и лестницы с учётом проектных требований, а маршруты персонала отделяют от движения автомобилей и погрузчиков. Детали конструкции рассчитывают по документации оборудования и действующим нормам.
Силосы и хранение
Проект зернового элеватора учитывает количество, размещение и назначение силосов. Их группируют так, чтобы можно было распределять сырьё по партиям и направлять его на нужный этап обработки. Вместимость и конструкцию определяют расчётами, данными о сырье и условиями участка.
Силосы могут быть металлическими или железобетонными, отдельно стоящими либо объединёнными в ряд. Их форма и расположение влияют на башни транспортёров, галереи и доступ к оборудованию. Для каждого решения важны конструктивная схема, нагрузка от хранимого продукта, фундамент и возможность осмотра.
Чтобы сохранить качество зерна, проект учитывает влажность, теплообмен и вентиляцию силосов. Системы контроля помогают отслеживать состояние хранения и своевременно выявлять отклонения. Выбор оборудования и режима хранения зависит от культуры, исходного состояния сырья и требований к конечному продукту.
Очистка, сушка и защита от пыли
Перед хранением зерно может проходить очистку от примесей и сушку, если этого требуют его состояние и технологическая схема. Такое оборудование размещают в рабочей башне или отдельных помещениях, связывая его с вертикальными транспортёрами и силосами. Для доступа к фильтрам, вентиляторам и узлам обслуживания оставляют предусмотренные проектом пространства.
При пересыпке и транспортировании образуется зерновая пыль. Она может накапливаться на оборудовании и строительных поверхностях, а в определённых условиях создавать серьёзную опасность пожара или взрыва. Поэтому проект предусматривает пылеулавливание, уборку, контроль источников воспламенения и решения, которые рассчитывают специалисты по промышленной безопасности.
Пылевые системы должны быть согласованы с технологическим оборудованием и конструкцией здания. Места установки фильтров, воздуховодов и защитных устройств выбирают на основании оценки рисков и действующих требований. Нельзя заменять такую оценку общими советами или переносить решение с другого объекта без проверки.
Конструкции и безопасное обслуживание
Каркас, фундаменты и перекрытия воспринимают нагрузки от силосов, транспортёров, сырья и вибрации оборудования. Их рассчитывают по проектным данным и характеристикам каждой системы. При реконструкции проверяют фактическое состояние конструкций и оснований, прежде чем размещать новое оборудование.
Внутри силосов и технологических башен возможны ограниченное пространство, пыль, движущиеся механизмы и высотные работы. Эти зоны требуют специальных процедур и допуска подготовленного персонала; обычное обслуживание не означает безопасный свободный вход. Архитектура должна предусматривать доступ для осмотра без упрощения обязательных мер охраны труда.
Лестницы, площадки, ограждения и переходы проектируют с учётом высоты и регулярности обслуживания. Их расположение согласуют с трассами оборудования, освещением, вентиляцией и путями эвакуации. Требования к защите от падения и допуску в опасные зоны определяются нормативами и проектом конкретного предприятия.
Участок и организация потоков
Элеваторный комплекс связывают с автомобильными и, при необходимости, железнодорожными путями. На участке предусматривают пространство для подъезда, разворота, ожидания и отгрузки, не пересекая его с безопасным пешеходным маршрутом. Схема зависит от местной логистики и условий землепользования.
Рабочая башня часто становится наиболее заметной частью комплекса, а силосы формируют его основной объём. Цвет и материалы фасада выбирают с учётом климата, обслуживания и соседней застройки. Площадки для инженерных систем и обслуживания оборудования включают в генплан заранее, чтобы не занимать ими подъездные пути позднее.
Энергоэффективность и возможность будущего расширения также влияют на размещение сооружений. Для расширения оставляют место под дополнительные силосы или транспортные связи, если это допускает участок и проект. Новые решения проверяют на совместимость с существующими конструкциями и инженерными сетями.
Как читать схему элеватора
Зерновой элеватор удобно анализировать по маршруту продукта: от места приёма через очистку или сушку к хранению и дальнейшей отгрузке. Затем проверь, как рядом проходят транспортные и пешеходные пути, где находятся узлы обслуживания и как сырьё распределяется между силосами.
Работая с зерновым элеватором как с проектом, сопоставь технологическую схему с планом участка, конструкциями, вентиляцией и средствами защиты от пыли. Уточни, предусмотрен ли доступ для осмотра оборудования и какие расчёты подтвердили его безопасное размещение. Эти вопросы следует решать с профильными проектировщиками и специалистами по безопасности.
