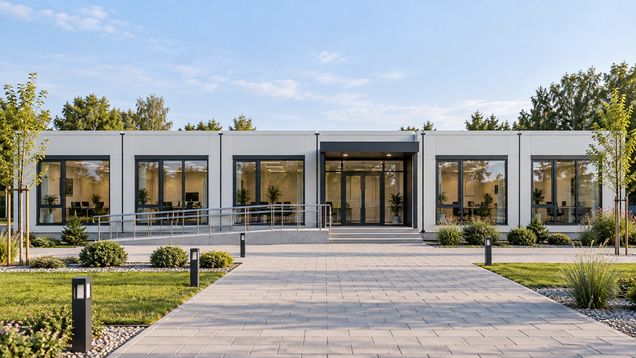

Модульный офис собирают из блоков, изготовленных заранее и соединяемых на подготовленном участке. При проектировании модульного офиса учитывают габариты перевозки, несущую схему, стыки, инженерные подключения и условия работы сотрудников. Планировка зависит от числа рабочих мест и задач подразделения.
Как устроена модульная система
Модульный офис может состоять из объёмных блоков с полом, стенами и потолком либо из плоских элементов, которые собирают на площадке. Выбор системы зависит от размеров помещений, сроков, возможностей доставки и доступной техники для монтажа. Производитель и проектировщик согласуют конструкцию, порядок соединения и требования к основанию до выпуска деталей.
Планировка модульного офиса начинается с определения количества кабинетов, переговорных, рабочих мест и вспомогательных помещений. Затем помещения группируют в блоки и устанавливают связи между ними: дверные проёмы, коридоры, общие зоны и входы. Повторяемые модули помогают использовать типовые решения, но размеры и схема должны соответствовать задаче объекта.
Офисные блоки соединяют горизонтально, вертикально или комбинируют по нескольким направлениям. На плане проверяют, как расположены двери, окна, коридоры и инженерные шахты после сборки соседних секций. Проходы между модулями оставляют удобными и свободными от выступающих деталей, оборудования и временных кабелей.
Модульный офис проектируют с учётом сетки каркаса, пролётов и точек опирания. Конструкции проверяют на постоянные и временные нагрузки, устойчивость при перевозке, подъёме и эксплуатации. Отдельно рассчитывают соединения между блоками и передачу усилий на фундамент или подготовленную площадку.
Основание и стыки блоков
Подготовка участка включает геодезическую проверку, оценку грунта, устройство основания и подвод необходимых сетей. Точки опирания должны соответствовать проекту и отметкам модулей, иначе при установке могут возникнуть перекосы и неплотные соединения. Несущую способность и водоотвод определяют по характеристикам участка и здания.
В модульном офисе соединения между стенами, полом и кровлей должны обеспечивать непрерывность конструкции и ограждающего контура. В проекте учитывают защиту от продувания, попадания осадков, теплопотерь и проникновения влаги через стыки. Узлы разрабатывают для конкретной системы, а не подбирают на площадке после установки.
Фасад, окна, двери и кровельное покрытие согласуют с соединением секций. На наружных углах и примыканиях предусматривают защитные детали и возможность осмотра. Если блоки составляют несколько этажей, проектировщик проверяет устойчивость и связь несущих элементов по всей высоте здания.
Примыкание к наружным лестницам, пандусам, входным площадкам и козырькам проектируют с учётом осадки основания и сезонных изменений. У входа предусматривают защиту от осадков, ровный переход и достаточное пространство для открывания дверей. Если объект будет перемещаться, порядок демонтажа и повторного подключения сетей задают заранее.
Инженерные системы и рабочая среда
Электрические кабели, освещение, отопление, вентиляцию, кондиционирование, водоснабжение, канализацию и связь увязывают с конструкцией каждого блока. Часть сетей может устанавливаться при изготовлении, а наружные и межмодульные соединения выполняться на месте. Проект должен показывать доступ к узлам, местам отключения и оборудованию для обслуживания.
Рабочие помещения оснащают в соответствии с числом сотрудников и видом деятельности. В составе предусматривают кабинеты, общие рабочие зоны, комнаты для встреч, санитарные помещения и место для хранения оборудования. Перегородки и мебель размещают так, чтобы оставались естественное освещение, проходы и удобный доступ к розеткам и коммуникациям.
Теплоизоляцию ограждений выбирают по климату, назначению и режиму работы объекта. Вентиляция должна обеспечивать условия для людей и установленной техники, а оборудование — подходить для расчётной нагрузки. Изменение назначения комнаты может потребовать проверки воздухообмена, электропитания и температуры.
Акустические характеристики зависят от перегородок, стыков и оборудования. Для переговорных и помещений сосредоточенной работы оценивают передачу звука между соседними блоками и снаружи. Коммуникации и вентиляционные каналы не должны создавать обходной путь для шума через стеновые узлы.
Доставка и монтаж
До производства проверяют, пройдут ли блоки от места изготовления до участка: учитывают ширину дорог, повороты, мосты, ограничения по высоте и возможность подъезда транспорта. Массу и центр тяжести указывают для планирования подъёма. Места строповки, схема разгрузки и порядок установки должны соответствовать проекту производителя.
Монтаж выполняют на подготовленном основании в последовательности, которая обеспечивает устойчивость здания на каждом этапе. До подъёма ограничивают доступ в опасную зону, а работу крана планируют с учётом грунта, линий электропередачи и препятствий. Соединение блоков начинают после проверки положения, опирания и безопасного закрепления секций.
После сборки закрывают стыки, подключают наружные сети и проверяют работу дверей, окон, освещения, вентиляции и отопления. Неисправности фиксируют и устраняют до размещения оборудования и начала эксплуатации. Документы на материалы, узлы и инженерные системы передают ответственным за обслуживание объекта.
Доступность, пожарная безопасность и эксплуатация
Доступность проверяют по маршруту от территории и парковки до входа, рабочих помещений и санитарных комнат. Пороги, ширина дверей, коридоры, пандусы и подъёмные устройства выбирают по местным требованиям и условиям площадки. Навигацию и места для отдыха предусматривают для пользователей с разными потребностями.
Пожарную сигнализацию, эвакуационные пути, огнестойкость узлов и проходки инженерных систем проектируют для всего здания. Стыки модулей и проходы коммуникаций не должны разрушать предусмотренное проектом разделение конструкций. Конкретные решения зависят от высоты, планировки, назначения помещений и действующих норм.
Управление модульным офисом включает осмотр креплений, кровли, наружной отделки, дверей, окон и инженерных подключений. График обслуживания учитывает условия участка и рекомендации изготовителей систем. При повреждении стыков или перемещении основания проводят обследование и ремонт по проектному решению.
Если модульный офис расширяют, новые секции проверяют на совместимость с фундаментом, каркасом, фасадом и сетями. Перед перепланировкой оценивают несущие элементы, противопожарные решения и требуемую производительность инженерных систем. После изменений обновляют планы помещений, схемы коммуникаций и документы по эксплуатации.
Что предусмотреть в проекте
- Тип модульной системы, число блоков и план рабочих помещений.
- Транспортные габариты, массу, подъёмные узлы и порядок монтажа.
- Основание, соединения блоков, фасадные и кровельные примыкания.
- Прокладку инженерных сетей и доступ к оборудованию для ремонта.
- Доступность, эвакуацию, пожарную безопасность и условия эксплуатации.
- Возможность расширения, демонтажа или повторного подключения объекта.
