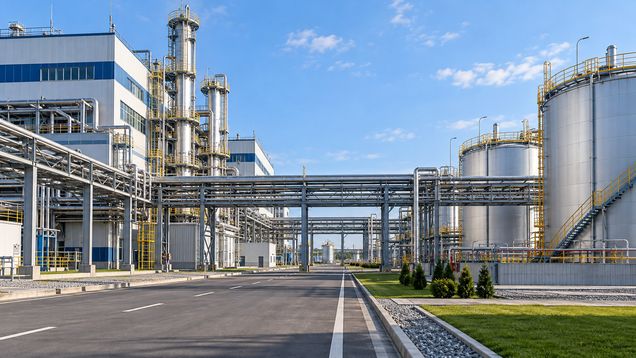

Химический завод — это не только производственный корпус, а связанная площадка с аппаратами, трубопроводами, складами и инженерными сетями. План химического завода формируют с учетом технологии, потоков сырья и готовой продукции, условий труда и требований безопасности. Архитектурная схема помогает заранее согласовать размещение зданий, коммуникаций и подъездов.
Как устроена производственная площадка
Состав комплекса определяет выпускаемая продукция и выбранная технологическая схема. На территории могут находиться цеха, отдельные установки, лаборатории, ремонтные мастерские, склады, административные и бытовые здания. Часть процессов размещают в закрытых корпусах, часть оборудования — на открытых технологических площадках под навесами или без них. Поэтому типовой внешний образ не описывает все предприятия: состав и взаимное положение объектов задает конкретный проект.
Архитектурная концепция связывает технологический процесс с генеральным планом. При разработке проекта химического завода учитывают последовательность операций, транспортные связи, доступ для обслуживания и возможность будущего развития. На схеме показывают границы зон, основные здания, эстакады, внутренние дороги и точки подключения инженерных систем. Решение должно быть согласовано специалистами по технологии, архитектуре, конструкциям и безопасности, поскольку изменение одного узла может повлиять на работу соседних участков.
Технологические корпуса и установки
Химический завод может включать корпус с несколькими производственными помещениями, открытые установки и здания для операций, требующих отдельной среды. Объемно-планировочная схема зависит от габаритов и массы оборудования, характера технологических процессов, требований к обслуживанию и способа подачи материалов. Внутри корпусов предусматривают пространство для аппаратов, трубопроводов, контрольных приборов, проходов и ремонтных работ. Несущие конструкции и ограждения выбирают по расчетам и условиям эксплуатации, а не только по внешнему виду здания.
Положение оборудования увязывают с фундаментами, площадками обслуживания, подъемными средствами и маршрутами замены крупных узлов. Для этого проектировщики заранее получают исходные данные от поставщиков и технологической команды. В проекте согласуют проемы, отметки площадок, нагрузку на конструкции и места прохода коммуникаций. Такой подход снижает риск переделок на стройке и сохраняет доступ к арматуре, приборам и обслуживаемым частям оборудования после ввода объекта.
Планировка помещений зависит и от условий труда. Для персонала предусматривают безопасные маршруты, рабочее освещение, вентиляционные решения по назначению помещений, санитарно-бытовые помещения и понятную навигацию. Контрольные комнаты, лаборатории и бытовые блоки размещают с учетом результатов оценки рисков и принятой технологической схемы. Их взаимное положение нельзя назначить по универсальному шаблону: решение проверяют для конкретного оборудования, сценариев работы и применимых местных требований.
Склады, приемка и перемещение материалов
Зоны приемки и хранения проектируют с учетом свойств материалов, способов доставки, совместимости потоков и требований к раздельному размещению. На чертежах показывают складские помещения или площадки, места разгрузки, маршруты транспорта и связи с производственными участками. Условия хранения, тип оборудования и конструктивная защита определяются проектной документацией и нормативами для конкретного вещества. По одному названию здания нельзя сделать вывод, какие материалы в нем допустимо размещать.
На химическом заводе движение сырья и готовой продукции стараются организовать так, чтобы оно не создавало лишних пересечений с пешеходными маршрутами, ремонтом и обслуживанием инженерных сетей. Для этого анализируют график поставок, тип транспорта, очередность операций и доступ аварийных служб. Границы зон и способы контроля доступа отражают в проекте, а их фактическая организация должна соответствовать принятому порядку эксплуатации. При изменении номенклатуры продукции или логистики планировку оценивают заново.
Внутренние дороги, площадки для маневрирования и подъезды к зданиям увязывают с рельефом, дренажом и расположением коммуникаций. Ширину, несущую способность, радиусы поворота и габариты проездов рассчитывают по применимым нормам и параметрам транспорта. Отдельно проверяют, не перекрывают ли временные складские зоны доступ к оборудованию, пожарным средствам и инженерным узлам. Эти решения важны и при строительстве, и при планировании повседневного обслуживания.
Инженерные сети и экологические решения
Производство опирается на системы электроснабжения, водоснабжения, вентиляции, отопления, связи и автоматизации. Их состав, резервирование и трассировку задают технологический проект и расчеты профильных специалистов. На генеральном плане обозначают коридоры сетей, эстакады, вводы в здания, камеры и доступные точки осмотра. Проход коммуникаций через корпуса координируют с конструкциями и планировкой, чтобы сохранить возможность монтажа и последующего ремонта.
Химический завод обычно проектируют как единую систему зданий и инженерной инфраструктуры, поэтому пересечение трубопроводов, кабелей и транспортных путей проверяют на ранней стадии. Для каждого маршрута учитывают назначение сети, условия прокладки, доступ для контроля и ограничения соседних зон. Конкретные параметры и защитные решения должны опираться на проектные данные и действующие нормы. Схемы коммуникаций обновляют по мере разработки документации, а исполнительные планы уточняют после монтажа.
Сбор и отведение производственных стоков, вентиляционные выбросы, отходы и ливневый сток рассматривают отдельно, поскольку для них могут применяться разные способы учета и обработки. Необходимые сооружения и оборудование выбирают по характеристикам потоков и условиям площадки. В проекте определяют точки сбора, трассы, места контроля и доступ для обслуживания. Экологические решения согласуют с технологией и требованиями разрешительной документации, не перенося на них универсальные схемы из других производств.
Безопасность, развитие и строительство
Химический завод проектируют с учетом анализа опасностей конкретного процесса. Оценивают расположение занятых зданий и рабочих мест, возможные последствия отказов, инженерные и организационные меры защиты, человеческий фактор и доступность оборудования для аварийного реагирования. Анализ выполняет компетентная междисциплинарная команда; выявленные замечания фиксируют и доводят до решения. Требования к такому анализу и его документированию зависят от юрисдикции, поэтому проектировщики сверяют решения с действующими нормами и надзорными органами.
Пожарная защита, системы оповещения, эвакуационные пути, средства обнаружения и площадки для работы аварийных служб определяются расчетами и нормативной документацией. Архитектурные решения должны сохранять проезды и доступ к зонам, не препятствовать эвакуации и учитывать условия эксплуатации наружного оборудования. Нельзя задавать расстояния, параметры ограждений или характеристики защитных систем без исходных данных: они зависят от вещества, количества, оборудования и оценки риска. Эти решения требуют участия профильных проектировщиков и согласования с компетентными службами.
При реконструкции действующая площадка часто остается рядом с другими объектами, поэтому проектировщики отдельно рассматривают очередность работ, временные маршруты и влияние стройки на эксплуатацию. Для расширения сохраняют возможность подключения новых корпусов и сетей, если такая перспектива подтверждена заданием и генеральным планом. Перед началом работ проверяют согласованность технологических, архитектурных, конструктивных и инженерных разделов, а также комплектность разрешительной документации. Управление химическим заводом после ввода опирается на актуальные планы, инструкции и сведения о фактическом расположении оборудования.
