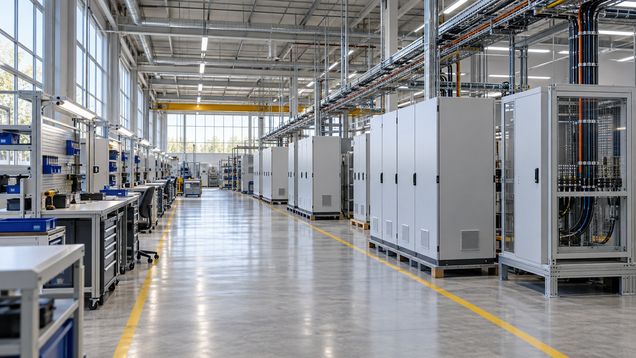

Электротехнический завод объединяет цеха, испытательные помещения, склады и инженерные системы в единую производственную площадку. План электротехнического завода зависит от номенклатуры изделий, методов сборки и контроля качества. Архитектурное решение связывает участки последовательностью операций, внутренними маршрутами и условиями безопасного обслуживания оборудования.
Что определяет устройство предприятия
Промышленный комплекс проектируют исходя из ассортимента продукции и принятой технологии. На одной площадке могут выпускать кабельные изделия, электрощитовое оборудование, трансформаторные компоненты, двигатели, приборы или элементы систем управления. Для каждого направления различаются габариты заготовок, виды сборочных операций, потребность в испытательных местах и способы хранения. Универсальной планировки для всего электротехнического производства нет.
При разработке проекта электротехнического завода описывают путь изделия от поступления комплектующих до упаковки и отгрузки. По этой последовательности определяют расположение складов, зон комплектования, производственных линий, контроля и экспедиции. Затем потоки сопоставляют с колоннами, проездами, инженерными трассами и возможностью перемещения оборудования. Согласование технологической схемы с архитектурной и конструктивной частью помогает уменьшить пересечения и упростить монтаж.
Сборочные цеха и производственные зоны
Электротехнический завод может включать цеха механической обработки, сборки, намотки, соединения компонентов и упаковки, если такие операции предусмотрены производством. Внутри зданий размещают рабочие посты, линии, места подготовки деталей, зоны обслуживания и проходы для персонала. Размеры помещений определяют по габаритам оборудования, продукции и рабочих операций. План оставляет доступ для технического обслуживания, перемещения узлов и безопасной замены машин.
Размещение рабочих мест увязывают с последовательностью сборки и подачей компонентов. Для тяжелых или крупногабаритных изделий заранее проверяют маршруты перемещения от разгрузки к линии и далее к контролю или отгрузке. Ширину проходов, проемы, грузоподъемные средства и несущую способность конструкций рассчитывают по исходным данным проекта и действующим требованиям. Эти решения нельзя надежно определить только по площади цеха.
Вспомогательные помещения включают участки подготовки инструмента, ремонтные мастерские, кладовые оснастки и бытовые зоны. Их состав зависит от масштаба предприятия и принятой организации обслуживания. Расположение выбирают так, чтобы сотрудникам было удобно добраться до рабочих мест, а ремонтные операции не блокировали производственные маршруты. Для открытых или шумных участков отдельно оценивают требования к ограждениям, освещению и акустике.
Испытания и контроль качества
На электротехническом заводе испытательные и контрольные операции проектируют под конкретную номенклатуру изделий и применимые стандарты. Помещения могут включать измерительные посты, лабораторию, зону проверки готовых изделий и места для регистрации результатов. Их планировка должна учитывать размещение оборудования, рабочие зоны персонала и безопасный доступ для осмотра. Электрические схемы, защитные устройства и режимы испытаний определяют профильные инженеры по проектным данным.
Контроль качества связывает производство с приемкой комплектующих, проверкой промежуточных операций, учетом несоответствий и выпуском готовой продукции. Образцы, документацию и изделия разных статусов организуют так, чтобы их не перепутать при хранении и передаче. Для испытательной аппаратуры предусматривают инженерные подключения и возможность обслуживания. Требования к конкретным проверкам задаются характеристиками изделия, договорными условиями и применимыми нормативными документами.
Инженерная инфраструктура и внутренняя логистика
Электротехнический завод нуждается в надежной системе электроснабжения, связи, вентиляции, освещения и управления инженерным оборудованием. Состав сетей зависит от мощности установленного оборудования и производственных операций. Кабельные трассы, щиты, технические помещения и места подключения согласуют с планировкой цехов и требованиями к доступу для обслуживания. Пропускную способность, резервирование и защиту инженерных систем рассчитывают специалисты.
Склады комплектующих и готовых изделий проектируют с учетом условий хранения, размеров упаковки, товарного учета и графика поставок. На схеме предусматривают зоны приемки, временного размещения, комплектации заказов и отгрузки. Внутренний транспорт и пешеходные маршруты разводят настолько, насколько это позволяет технологический процесс и площадка. Подъезды, ворота и места для маневрирования проверяют с учетом типа перевозимых изделий и транспорта.
Трассы инженерных сетей и пути движения продукции пересекаются в разных частях предприятия, поэтому их координируют на общих планах. Важно сохранить доступ к оборудованию, электрическим помещениям и местам ремонта. При реконструкции действующего цеха учитывают существующие сети, временные маршруты работников и очередность строительно-монтажных работ. Исполнительные схемы после монтажа должны отражать фактическое положение коммуникаций.
Безопасность, расширение и эксплуатация
Электротехнический завод проектируют с учетом рисков конкретных операций, применяемого оборудования и способов его обслуживания. В составе проектной работы рассматривают ограждения машин, доступ к зонам обслуживания, безопасные проходы, рабочее освещение и порядок аварийного отключения систем. Рабочие пространства у электрического оборудования нельзя использовать как случайные складские или транзитные зоны, если это мешает доступу и обслуживанию. Меры защиты назначаются инженерами на основании анализа рабочих мест и требований законодательства.
При выборе конструктивной схемы учитывают возможные изменения выпуска, замену оборудования и установку дополнительных линий. Резервирование площади и инженерных мощностей имеет смысл только при подтвержденном плане развития. Для новых участков заранее проверяют, как они будут связаны с действующими складами, испытательной зоной и отгрузкой. В проекте также определяют последовательность работ, чтобы расширение не нарушило функционирование соседних помещений.
Техническое обслуживание требует доступа к инженерным системам, машинным узлам и помещениям контроля. В проектной документации фиксируют назначение зон, трассы коммуникаций и параметры подключений; после строительства данные уточняют по фактическому исполнению. Управление электротехническим заводом после ввода опирается на эти сведения и установленный порядок эксплуатации. Такая связь между проектом и реальным устройством здания облегчает планирование ремонтов и последующих изменений.
