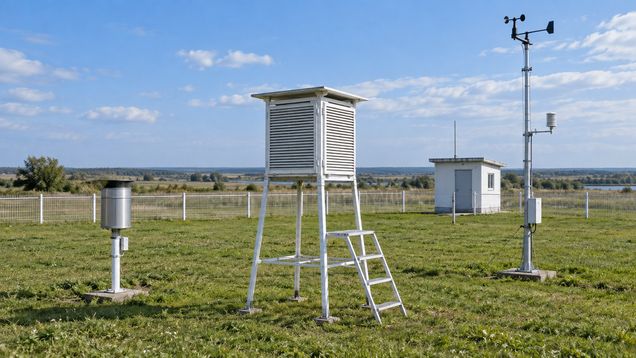

Метеостанция — наблюдательный комплекс с приборами для измерения температуры, ветра, осадков и других параметров. Планирование метеостанции включает выбор представительного участка, размещение датчиков с нужной защитой от солнца и помех, служебное помещение и связь для передачи данных. Схема зависит от программы наблюдений и стандартов сети.
Программа наблюдений и выбор участка
Метеостанция объединяет приборы, площадку измерений, средства связи и работу наблюдателя или автоматической системы. Состав определяют по тому, какие параметры нужно получать и для какой территории должны быть представительны данные. Станция общего назначения и площадка для отдельных измерений могут иметь разный набор приборов. Поэтому сначала составляют программу наблюдений, а затем подбирают участок и оборудование.
Место выбирают с учётом рельефа, типа поверхности, соседних зданий, деревьев, дорог и источников тепла. Окружение может менять движение воздуха, нагревать датчик или влиять на количество осадков, попадающих в прибор. Требования к открытости и защите отличаются для разных измерений. При выборе участка для метеостанции отдельно проверяют, не будет ли будущая застройка закрывать датчики или менять условия вокруг них.
Площадка должна быть доступна для регулярного осмотра, но движение персонала и посетителей не должно случайно задевать приборы. Учитывают риск подтопления, снегозаносов, вандализма и повреждения кабелей. Для автоматической станции заранее определяют, как доставлять запчасти и подъезжать для ремонта. Положение каждого прибора фиксируют в схеме участка вместе с высотой установки и условиями окружения.
Измерительная площадка
На площадке размещают датчики так, чтобы они выполняли свои измерительные задачи и не мешали друг другу. Температурные экраны, осадкомеры, мачты ветра и другие приборы могут требовать разного положения и расстояния до препятствий. Универсальная стойка не всегда подходит для всех датчиков. Расстановку сверяют с документацией оборудования и требованиями наблюдательной сети.
Поверхность под приборами выбирают так, чтобы она соответствовала цели измерений и не создавала локального перегрева или стока воды. Проходы для осмотра делают понятными и не прокладывают поверх мест, где нужно сохранять естественные условия наблюдения. Основания мачт должны оставаться устойчивыми, а оттяжки — заметными и защищёнными от случайного контакта. Любые ограждения также оценивают: они не должны заметно искажать показания соседних приборов.
Размещение, тип датчика и высоту установки отмечают в журнале и на плане. Это помогает сравнивать показания при ремонте или обновлении оборудования. Если прибор перенесли, изменили его высоту или заменили типом с другой конструкцией, изменение документируют вместе с датой и причиной. Неподтверждённые перестановки затрудняют анализ длинных рядов наблюдений.
Температурный экран и защита датчиков
Температурный датчик обычно защищают от прямого солнца и осадков, сохраняя свободное движение воздуха вокруг чувствительного элемента. Экран с жалюзийными стенками уменьшает нагрев от излучения и защищает от капель, но не должен превращать пространство внутри в закрытый ящик. Вентиляция и чистота экрана влияют на скорость реакции и сопоставимость измерений. Тип защиты выбирают вместе с датчиком и способом считывания.
На метеостанции температура воздуха может измеряться автоматическим датчиком или традиционным термометром в защитном экране. В обоих случаях важно не размещать прибор рядом с вентиляционным выбросом, нагретой стеной, кондиционером или поверхностью, которая сильно отдаёт тепло. Состояние экрана проверяют после загрязнения, повреждения или длительного воздействия погоды. Снег и растительность возле чувствительной зоны также не должны менять заданные условия измерения.
Осадки и ветер
Осадкомер устанавливают так, чтобы окружающие объекты не перекрывали выпадение дождя или снега и не создавали турбулентность у приёмной части. Чрезмерно открытая и ветреная точка тоже может исказить результат, особенно при измерении твёрдых осадков. Поэтому выбирают положение по требованиям конкретного прибора и принятой методике наблюдений. Край крыши или открытая площадка на высоте подходят не автоматически.
Анемометр и флюгер должны получать поток воздуха, характерный для выбранного участка, без постоянного влияния мачты, стены или деревьев. Высоту и форму опоры согласуют с типом прибора и сетью наблюдений. Растяжки и крепления проверяют так, чтобы они не мешали осмотру и не становились препятствием. После роста деревьев или появления новых строений условия вокруг ветрового датчика пересматривают.
Другие приборы, например датчики влажности, давления, солнечного излучения или видимости, устанавливают по собственным требованиям. Их не следует подбирать только по внешнему виду или объединять на одной опоре без проверки взаимного влияния. Осадки, ветер и температура связаны с разными особенностями микрорельефа, поэтому часть оборудования может находиться в разных точках участка. Схема должна показывать назначение каждой зоны и маршрут обслуживания.
Пост наблюдений и инженерная часть
Метеостанция может включать небольшой служебный пост для наблюдателя, регистрации данных, хранения приборов и выполнения проверок. Помещение размещают так, чтобы человек мог безопасно попасть к измерительной площадке и не пересекал участки с растяжками или мачтами без необходимости. Внутреннее пространство организуют для чистого хранения оборудования, документации и расходных материалов. Влажные и пыльные предметы отделяют от чувствительных измерительных устройств.
Для автоматической станции предусматривают защищённое размещение регистратора, источника питания, аккумуляторов и средств связи. Кабели прокладывают так, чтобы вода не попадала в соединения, а ремонт не требовал вскрывать основание мачты. Состав резервного питания зависит от того, сколько времени станция должна продолжать запись при отключении сети. Электрические соединения выполняют по проекту и обслуживают специалисты.
Постоянный доступ к приборам нужен для калибровки, замены батарей, проверки разъёмов и очистки. Подъезд для ремонтного транспорта и безопасная работа на высоте учитываются ещё при проектировании. Инструмент и запасные датчики хранят так, чтобы можно было проверить их маркировку и условия хранения. Для участка с регулярными осадками важны дренаж и защита входов от талой воды.
Передача данных и качество измерений
Метеостанция может передавать показания по кабелю или радиоканалу в локальный регистратор и далее в систему наблюдений. Для непрерывной работы проверяют связь, синхронизацию времени, регистрацию пропусков и сохранение данных при кратковременном отказе сети. Если используется ручной ввод, рабочее место наблюдателя организуют так, чтобы измерения можно было записывать без задержки и путаницы. Способ передачи зависит от оборудования и задач станции.
Сами по себе цифровые показания не подтверждают, что датчик установлен правильно и исправен. Для контроля сравнивают результаты с контрольным прибором, следят за необычными скачками и отмечают состояние оборудования. Калибровку проводят по документации изготовителя и правилам сети. Если приборы заменили или переместили, в базе данных станции обновляют соответствующую информацию.
Доступ, уход и сохранение условий
Осмотр проводят по графику, учитывая сезон, тип оборудования и местные условия. Проверяют опоры, растяжки, защитные экраны, осадкомеры, кабельные вводы и состояние участка вокруг датчиков. После сильного ветра, обледенения или строительных работ полезно убедиться, что положение и крепления не изменились. Очищать приборы следует способом, который не повреждает чувствительные элементы и не меняет их настройку.
Управление метеостанцией включает журнал осмотров, ремонтов, калибровки и всех изменений площадки. Записи о времени, погоде и выполненной работе помогают объяснить возможные отклонения измерений. Нельзя без отметки переносить прибор, менять его высоту или подрезать окружающую растительность, если это изменяет экспозицию. Если условия участка изменились, ответственное лицо оценивает влияние изменений на каждый тип наблюдений.
