Статуя свободы состоит из тонкой медной обшивки, внутреннего металлического каркаса и отдельного постамента на массивном бетонном основании. Внутренняя рама принимает нагрузку фигуры и передаёт её вниз, а наружные листы формируют видимую поверхность. Металлический каркас Статуи свободы поддерживает оболочку, не превращая её в несущую стену.
Три части монумента

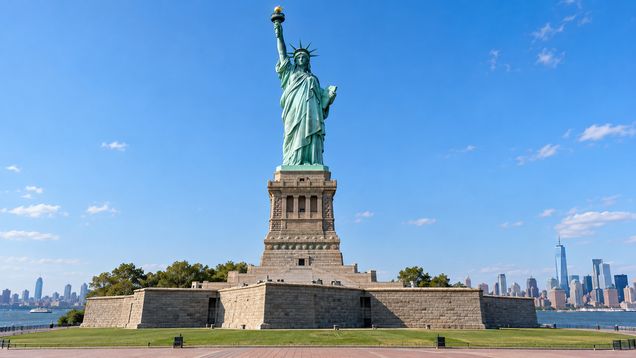

Статуя свободы возвышается на острове у входа в гавань Нью-Йорка и состоит из нескольких конструктивно связанных частей. Видимая фигура сделана из тонких медных листов; внутри находится металлическая опорная система, а ниже — отдельный постамент и основание. Нагрузка передаётся от оболочки через каркас на постамент, а затем на фундамент.
Такое разделение важно для понимания устройства памятника. Медная поверхность задаёт форму и защищает внутреннее пространство от погоды, но её толщина не рассчитана на самостоятельное удержание всей фигуры. Каркас поддерживает оболочку, удерживает её относительно остальной конструкции и соединяет верхние части с нижней опорой.
Статуя создавалась во Франции, затем её разобрали на элементы и перевезли в США для сборки на острове. В это время отдельно строили основание и постамент, поэтому их готовность определяла, когда можно было смонтировать фигуру. Архитектура монумента складывается из двух инженерных этапов: сборки самой статуи и установки на месте.
Внутренний каркас и распределение нагрузки
После смерти первого инженера конструкции Александра Эйфеля пригласили решить задачи, связанные с весом, высотой, необычной формой и сильными ветрами в гавани. Он разработал внутренний железный каркас и систему арматурных элементов, которые удерживают медную кожу. Нагрузка переносится на каркас, а не на плоские листы металла.
Металлический каркас Статуи свободы включает жёсткую внутреннюю опору и элементы, которые соединяют с ней наружные листы. Такой принцип позволяет оболочке следовать контуру фигуры, в то время как основное усилие передаётся через несущую систему. Промежутки между каркасом и обшивкой оставляют место для креплений отдельных листов и позволяют осматривать соединения изнутри.
Каркас должен учитывать не только собственный вес конструкции. Статуя свободы испытывает действие ветра, а вытянутые руки и выступающие части создают дополнительные точки приложения нагрузки. Поэтому инженеры рассчитали опоры так, чтобы усилия от разных участков сходились в устойчивой центральной системе и передавались к постаменту.
Внутри установили лестницы, позволяющие подниматься по статуе. По данным Национальной парковой службы США, двойные спиральные чугунные лестницы появились в 1888 году, уже после установки памятника. Лестничные пролёты располагаются внутри полой фигуры и не заменяют несущую раму.
Медная оболочка и способы её изготовления
Внешняя поверхность состоит из отдельных медных пластин, которые соединяли в оболочку. Их форму получали методом репуссе: лист металла выколачивали и придавали ему нужный рельеф. Метод позволял сформировать тонкую наружную поверхность сложного контура без изготовления цельной массивной детали.
Медная оболочка Статуи свободы не работает как обычная каменная стена. Она повторяет скульптурную форму, прикрепляется к опорной системе и закрывает внутренние части от осадков. Отдельные листы и соединения должны учитывать движение конструкции, поэтому при осмотре важны не только участки меди, но и их крепления.
На медь влияют атмосферные условия, влажность и загрязнение воздуха. Поверхность постепенно покрылась патиной — тонким слоем продуктов коррозии, который меняет цвет металла. Это естественное изменение медной поверхности; состояние оболочки оценивают отдельно от состояния железных деталей внутри.
Изначально элементы каркаса изготовили из железа, которое со временем могло ржаветь. Во время масштабной реставрации 1980-х годов ржавые железные крепёжные полосы заменили нержавеющей сталью, а с внутренней стороны медных листов удалили несколько слоёв покрытия. Такой ремонт показывает, что долговечность наружной кожи зависит от состояния скрытой металлической системы.
Постамент и основание
Под фигурой находится постамент, спроектированный американским архитектором Ричардом Моррисом Хантом. Его наружная часть облицована гранитными блоками, а внутри расположена массивная бетонная конструкция. Постамент отделяет скульптуру от земли, поднимает её над берегом и передаёт вес на фундамент.
Фундамент заложили на острове до сборки статуи. Национальная парковая служба указывает, что основание уходило в грунт на значительную глубину; бетон и облицовка постамента создавали опору для тяжёлого монумента. При расчёте учитывали не только вертикальную нагрузку, но и воздействие ветра на высокую фигуру.
Постамент Статуи свободы размещён внутри звездообразной крепости Форт-Вуд, построенной как оборонительное сооружение в начале XIX века. Существующие стены форта образовали нижнюю часть архитектурной композиции, а гранитный объём сверху придал основанию новую функцию. Монумент таким образом объединяет скульптуру, постамент, фундамент и ранее построенный форт.
В нижней части комплекса есть помещения для посетителей и музейная экспозиция. Лестницы и лифт связывают входную часть с верхней площадкой постамента, откуда открываются виды на внутренние участки памятника и гавань. Это движение проходит через основание, но не означает, что вся статуя доступна для свободного подъёма.
Сборка и внутренний доступ
Во Франции статую собирали по частям, после чего разобрали и отправили через Атлантику. В Нью-Йорке элементы устанавливали на уже завершённый постамент с помощью подъёмных механизмов; первым смонтировали внутренний каркас Эйфеля, затем к нему крепили остальные элементы. Последовательность работ позволила собирать фигуру без наружных лесов вокруг всей высоты.
Внутреннее пространство Статуи свободы узкое и подчинено конструкции. Каркас, лестницы и переходы занимают большую часть объёма, поэтому внутри нет свободного большого зала. От нижнего уровня можно подниматься по спиральной лестнице, но доступ к верхним площадкам зависит от правил безопасности и не предполагает свободного перемещения по всем участкам фигуры.
Внутри постамента и самой статуи находятся разные маршруты. Постамент служит отдельной зоной для экспозиции и смотровых площадок, а лестницы фигуры ведут выше, внутрь полой скульптуры. Такое разделение помогает отличить музейные помещения основания от тесного пространства каркаса и оболочки.
Осмотр и реставрация
Внешний осмотр не всегда показывает состояние несущей системы, потому что часть железных элементов скрыта за медными листами. Для оценки памятника специалисты проверяют крепления и внутренние поверхности, а также ищут повреждения оболочки. Реставрация 1980-х годов включала ремонт отверстий в меди и замену части железного каркаса на нержавеющие элементы.
Постамент, фундамент и фигура работают как связанные, но разные конструкции. Если меняется состояние грунта или бетонного основания, это влияет на положение всего монумента; если повреждается оболочка, влага может попасть к внутреннему металлу. Поэтому обследование охватывает и наружные листы, и скрытые опоры, и каменно-бетонную часть.
Статуя свободы требует регулярного контроля медных пластин, внутренних креплений и участков, где каркас соединяется с постаментом. При ремонте сверяют состояние материалов и предыдущие вмешательства, чтобы выбрать совместимый способ восстановления. Особое внимание уделяют соединениям металла, поскольку именно там изменения температуры и влажность могут влиять сразу на несколько слоёв конструкции.
