Тепловой пункт обеспечивает передачу тепловой энергии от внешней сети к системам здания. При проектировании теплового пункта учитывают схему присоединения, размещение теплообменников, насосов, автоматики и инженерных коммуникаций. Конструкция должна обеспечивать безопасное обслуживание и соответствовать требованиям объекта.
Назначение и исходные данные
Тепловой пункт связывает тепловую сеть с системами отопления, горячего водоснабжения и, при необходимости, вентиляции или технологического теплоснабжения. В зависимости от схемы он может передавать тепло напрямую или через теплообменное оборудование. Состав системы задают по характеристикам здания и требованиям организации, которая подает тепловую энергию.
Проект теплового пункта учитывает расчетную потребность здания в тепле, параметры присоединения и состав внутренних систем. До разработки планировки определяют место установки, доступность сетей, электрическую нагрузку и условия отвода воды. Для реконструкции дополнительно обследуют существующие трубопроводы, помещение и места подключения.
Помещение размещают в здании или отдельной пристройке с учетом назначения и требований к обслуживанию. Его положение связывают с вводом тепловой сети, внутренними трубопроводами и доступом технического персонала. Решение согласуют с архитектурой, конструктивной схемой и планами других инженерных систем.
Оборудование и внутренняя компоновка

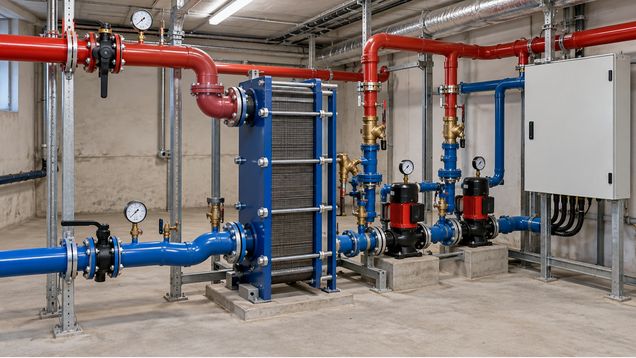

Тепловой пункт объединяет трубопроводы, регулирующую арматуру, теплообменники, насосы, средства учета и автоматику в согласованную систему. Не каждый объект требует одинакового набора устройств: состав определяется проектом и техническими условиями. Характеристики оборудования выбирают по расчетам, документации изготовителей и требованиям эксплуатации.
В тепловом пункте оборудование размещают так, чтобы сохранялся доступ для осмотра, ремонта и замены компонентов. Проходы, рабочие зоны и монтажные проемы согласуют с габаритами установок и конструкциями здания. Для приборов контроля и запорной арматуры предусматривают места, позволяющие выполнять осмотр без демонтажа отделки или соседнего оборудования.
Планировка должна учитывать возможные протечки, конденсат, шум от насосов и необходимость отвода воды. Полы и отделку выбирают с учетом влажности и регулярного технического обслуживания. Если помещение расположено рядом с жилыми или рабочими зонами, проектировщики оценивают требования по защите от шума и вибрации.
Расположение шкафов автоматики, электрического оборудования и кабельных трасс согласуют с трубопроводами и другими техническими устройствами. Для считывания показаний и работы персонала оставляют необходимое пространство. Схему прокладки коммуникаций фиксируют в проектной документации и уточняют по фактическому монтажу.
Инженерные подключения и безопасность
Тепловой узел проектируют совместно с системами отопления, вентиляции, горячего водоснабжения и электроснабжения здания. Подключения и параметры определяют расчетами и техническими условиями, не используя универсальные значения для разных объектов. Проектная организация согласует работу оборудования с сетевой и обслуживающей организациями.
Вентиляцию и освещение помещения предусматривают по его назначению и составу оборудования. Доступ к технической зоне должен быть организован для уполномоченного персонала, а проходы и выходы не должны использоваться для хранения посторонних предметов. Необходимые меры пожарной и электрической безопасности определяют по актуальным нормам.
На стадии планирования оценивают возможность отключения, осмотра и ремонта отдельных компонентов без опасных пересечений с другими системами. Работы выполняют по эксплуатационным инструкциям и правилам безопасности, установленным для оборудования и сетей. Архитектурные решения обеспечивают нужное пространство, но не заменяют техническую документацию и регламенты обслуживающей организации.
Для удаленного контроля могут предусматриваться приборы учета, сигнализации и передачи данных в диспетчерскую систему. Их состав зависит от требований собственника здания и оператора сети. Кабели, датчики и устройства размещают так, чтобы они были доступны для плановой проверки и замены.
Проектирование, строительство и ввод в работу
В Украине проектирование систем отопления и вентиляции выполняют с учетом ДБН В.2.5-67:2013 и других норм, относящихся к конкретному зданию и системе теплоснабжения. Правила технической эксплуатации тепловых установок и сетей задают требования к дальнейшей работе оборудования. Проектировщики проверяют действующие редакции документов и технические условия подключения.
При строительстве выполняют подготовку помещения, прокладку труб, установку оборудования и подключение автоматики по проектной документации. Поддерживают доступ к монтажным зонам и проверяют согласованность оборудования с инженерными трассами. Отклонения от чертежей согласуют с проектировщиками и отражают в исполнительных материалах.
До ввода в эксплуатацию проверяют комплектность документации, доступность обслуживаемых узлов и выполнение предусмотренных проектом процедур. Владельцу и эксплуатирующей организации передают планы, паспорта оборудования и инструкции. Персонал, отвечающий за обслуживание, должен быть ознакомлен с правилами работы конкретной системы.
Модернизация и обслуживание
Тепловой пункт при модернизации обследуют вместе с вводами сети, внутренними трубопроводами, электрическими подключениями и помещением. Замена теплообменника или автоматики может потребовать изменения расположения оборудования и пересмотра нагрузки на системы здания. Проектировщики сверяют существующую компоновку с новыми техническими условиями.
Регулярное обслуживание проводят по инструкциям изготовителей и правилам эксплуатации тепловых сетей. Графики осмотров и сведения о ремонте хранят в документации объекта. Выявленные отклонения оценивают специалисты, которые определяют необходимость ремонта, настройки или замены оборудования.
План помещения и исполнительные схемы должны отражать фактическое расположение трубопроводов, приборов, насосов и автоматики. После изменения оборудования документацию обновляют и передают ответственным за эксплуатацию лицам. Это помогает безопасно планировать дальнейшие работы и поддерживать согласованность с системами здания.
Управление тепловым пунктом требует распределения обязанностей между собственником, обслуживающей организацией и оператором тепловой сети. Стороны используют актуальные схемы и инструкции, фиксируют изменения и согласуют работы, затрагивающие подключение. Такой порядок поддерживает надежную передачу тепла и упрощает техническое обслуживание.
