Эркер расширяет пространство у наружной стены и часто даёт комнате больше света и широкий обзор. Форма эркера влияет на расположение окон, мебели и отопительных приборов, поэтому при проектировании оценивают его связь с планировкой, несущей конструкцией и архитектурой фасада, и назначением комнаты.
Функция и формы выступа

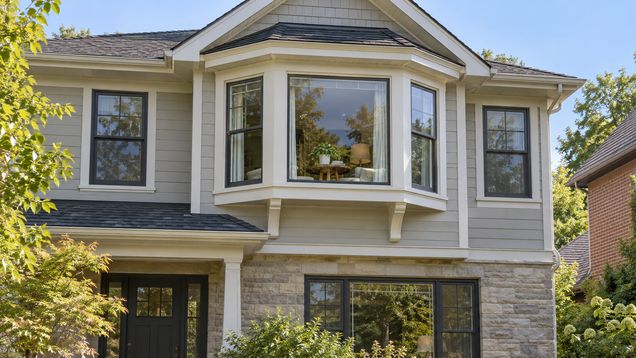

Эркер — выступающая за основную плоскость фасада часть помещения, обычно с окнами на нескольких гранях. Он может быть небольшой нишей у комнаты или заметным объёмом, который меняет силуэт всего здания. В отличие от отдельно выступающего окна, такая конструкция продолжает внутреннее пространство и требует согласованного решения пола, стен, потолка и наружного ограждения.
Форму эркера выбирают между прямоугольной, многогранной и полукруглой. Угловые стойки, ширина простенков и положение рам зависят от архитектурного замысла и конструкции здания. На фасаде выступ может повторяться на нескольких этажах или появляться только на одном уровне; способ опоры и узлы соединения при этом определяют для конкретного проекта.
В некоторых зданиях выступ опирается на продолжение перекрытия, в других его поддерживают предусмотренные проектом кронштейны, колонны или нижние стены. Эти схемы не взаимозаменяемы: нагрузку от остекления и наружных конструкций передают в несущую систему по расчёту. Поэтому решение для нового строительства нельзя без проверки переносить на старый дом или пристройку.
Форма, окна и свет
Остекление может охватывать одну широкую плоскость или несколько окон, соединённых под углом. Чем больше граней, тем сильнее меняется вид из разных точек комнаты и тем важнее проработка угловых стоек. Непрерывная стеклянная поверхность визуально облегчает выступ, а выраженные простенки поддерживают ритм фасада и дают места для крепления внутренних деталей.
Выступ часто вводят ради дополнительного дневного света и более широкого обзора. Результат зависит от ориентации окон, соседней застройки, деревьев, глубины выступа и затенения. Южная или западная сторона может получать интенсивное солнце, тогда как плотная городская застройка ограничивает свет; это учитывают до выбора стекла, штор и наружных экранов.
Планируя остекление, проверяют не только красивый вид снаружи. Изнутри важно понять, какие части комнаты будут видны прохожим, где появятся отражения и как открыть створки для проветривания. Раздвижные, поворотные и глухие секции выполняют разные задачи; расположение подоконников и ручек должно оставаться удобным после установки мебели.
Стекло, рамы и соединительные стойки подбирают как единую систему. В углах нужно обеспечить прочное сопряжение элементов, герметичность и аккуратный отвод воды. Состав стеклопакета и профиль зависят от проекта, климата, требований к шуму и теплу, а также от доступных способов обслуживания. Маркировку и характеристики изделий сверяют с документацией производителя.
Конструкция и узлы примыкания
Наиболее чувствительные места — соединения выступа с основной стеной, углы рам и верхнее перекрытие. В эркере этим зонам уделяют особое внимание: через неплотности могут проникать воздух и влага, а холодные участки создают условия для конденсата. Конструктор и проектировщик ограждающих конструкций согласуют непрерывность утепления, пароизоляции и водозащитного слоя по принятой схеме.
Нижняя часть выступа должна передавать нагрузку и защищать помещение от воды. Для неё предусматривают конструкцию пола, теплоизоляцию, уклоны или другие решения для отвода осадков с наружных горизонтальных поверхностей. Материал отделки и гидроизоляционные слои связывают с примыканиями так, чтобы влага не задерживалась у рам и не попадала внутрь стены.
Верх выступа также требует согласованного решения. Это может быть продолжение перекрытия, кровельный участок или часть объёма следующего этажа; от этого зависят водоотвод, утепление и внешний вид. Если эркер расположен ниже кровли или балкона, учитывают, куда стекает вода и как будет выполняться ремонт скрытых стыков.
При реконструкции прежде всего выясняют, как существующая конструкция опирается на здание и в каком состоянии находятся соединения. Перед заменой рам, расширением проёма или присоединением выступа к комнате проверяют проектные документы и фактическое состояние несущих элементов. Декоративная обшивка не подтверждает прочность узла; при сомнениях обследование поручают профильному специалисту.
Планировка и использование комнаты
Эту часть комнаты можно использовать как место для чтения, обеденную зону, рабочий стол или встроенное хранение. Функцию выбирают по глубине, ширине прохода, высоте подоконников и близости к другим зонам комнаты. Если в выступе планируют сиденье, проверяют свободное место для коленей, открывания окон и движения штор; крупный стол не должен перекрывать доступ к стеклу.
Мебель под нестандартным углом часто делают на заказ или собирают из модулей. До покупки снимают размеры по каждой стене, отмечают выступы рам, радиаторы, розетки и точки подключения света. У полукруглой формы мебель сложнее расположить вплотную к стене, а прямые секции легче сочетать со стандартными шкафами и столешницами.
Внутреннюю отделку подбирают с учётом солнечного света, близости стекла и регулярной уборки. Текстиль может приглушать блики и добавлять приватность, но плотные шторы уменьшают поступление света. Для подоконника и пола важны износостойкость и простота очистки; растения размещают только там, где им подходят освещение и условия проветривания.
Радиатор, тёплый пол и вентиляцию согласуют с остеклением, а не размещают после завершения отделки. Поток воздуха от отопительного прибора не должен быть перекрыт мебелью или длинной занавесью. Если в выступе планируется рабочее место, заранее предусматривают розетки, локальное освещение и защиту экрана от прямых бликов.
Проектирование, монтаж и проверка
На стадии проекта уточняют назначение выступа, его размеры, несущую схему, вид фасада и тип открывания створок. Архитектор координирует эти решения с конструктором, специалистами по окнам, утеплению и инженерным сетям. Для сложной формы полезно подготовить чертёж узлов и образец отделки, чтобы проверить, как соединяются рамы, облицовка и внутренние поверхности.
Эркером нельзя считать только набор оконных блоков: монтаж должен охватывать весь объём, включая опоры, перекрытие, примыкания и защиту от осадков. До установки сверяют размеры проёма с проектом, проверяют основание и согласуют последовательность работ. После монтажа осматривают стыки, работу открывающихся секций и состояние отделки; замечания устраняют до закрытия узлов декоративными элементами.
При приёмке проверяют, что конструкция выглядит ровно, створки открываются без заеданий, а примыкания выполнены по рабочим чертежам. Следы влаги, сквозняк или запотевание между стёклами требуют выяснения причины, а не маскировки герметиком снаружи. Порядок дальнейшего ухода за стеклом, уплотнителями и водоотводом фиксируют в документации и передают владельцу помещения.
Эркер в историческом доме или здании с охраняемым фасадом требует согласования формы и отделки с условиями сохранения внешнего облика. Даже при ремонте похожую конструкцию не всегда разрешено менять на новый вариант без согласования. Поэтому до заказа элементов выясняют действующие местные условия и сохраняют существующие детали, если они важны для архитектуры здания.
