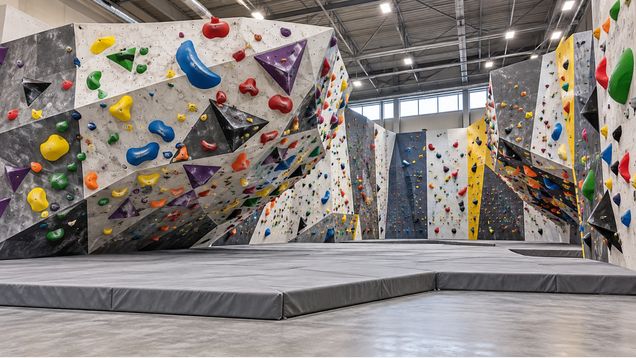

Скалодром — искусственная стена с рельефом и маршрутами для тренировок, занятий и соревнований. При проектировании скалодрома учитывают тип лазания, несущие конструкции, страховочные системы, защитное покрытие пола и движение посетителей. План зависит от помещения и категории пользователей. Окончательную схему определяют вместе с профильными специалистами.
Исходные данные и виды стен
Скалодром может включать боулдеринговые зоны, стенды для лазания с веревкой, скоростные трассы и тренировочные панели. Для каждого направления отличаются высота, геометрия поверхности, страховочное оборудование и требования к зонам приземления. Перечень стен устанавливают по программе будущего центра и составу пользователей.
План скалодрома разрабатывают с учетом площади, высоты помещения, несущей способности перекрытий и возможности закрепить искусственные конструкции. До выбора профилей проводят обследование здания и проверяют его документацию. Если проект предусматривает открытую площадку, дополнительно учитывают погодные воздействия и требования к долговечности наружных материалов.
Архитектурная схема связывает зоны лазания с входом, ресепшеном, местами подготовки, раздевалками, хранением снаряжения и помещениями персонала. Пути посетителей, тренеров, технических специалистов и зрителей организуют так, чтобы они не пересекались с рабочими зонами монтажа. Для спортивных мероприятий заранее определяют потребность в местах ожидания и наблюдения.
Несущие конструкции и поверхности
Скалодром объединяет несущий каркас, панели или другие элементы искусственного рельефа, крепления и предусмотренное проектом страховочное оборудование. Тип конструкции выбирают по геометрии стен, нагрузкам и условиям здания. Расчеты выполняют профильные проектировщики совместно с изготовителем системы.
Каркас и крепления проектируют с учетом собственного веса, нагрузок при использовании и взаимодействия с несущими элементами здания. Места соединений и технические узлы показывают в рабочей документации. Нельзя считать существующую стену или перекрытие подходящими для установки без обследования и расчетного подтверждения.
Рельеф поверхности формируют из панелей, объемных элементов и зацепов, расположение которых может меняться при подготовке новых трасс. Проект предусматривает способы безопасной установки, проверки и замены элементов. Материалы выбирают с учетом интенсивности использования, условий уборки и требований изготовителей.
Поверхности и отдельные детали должны сохранять механические характеристики при предусмотренной нагрузке и регулярном обслуживании. Крепежные элементы, соединения панелей и страховочные точки согласуют с системой стены. Параметры и испытания определяют по применимым стандартам и документации на конструкцию.
Зоны лазания и защита посетителей
Для боулдеринга предусматривают специальные зоны приземления с покрытием, соответствующим геометрии стен и организации занятий. Для маршрутов с веревочной страховкой проектируют подходящую конструкцию, точки закрепления оборудования и безопасную рабочую зону под стеной. Решения по защите выбирают для конкретной системы и проверяют в установленном порядке.
Расстановка трасс должна учитывать возможные пересечения маршрутов, расстояние до соседних стен и проходов, а также обзор для тренеров и персонала. Между зонами лазания, ожидания и циркуляции посетителей сохраняют ясно различимые границы. Ограничения доступа и навигацию включают в план зала.
Покрытие пола, лестницы, платформы и рабочие площадки проектируют как элементы общего комплекса безопасности. Их сочетание со стенами и маршрутами проверяют на этапе компоновки. Фактические размеры и характеристики назначают проектировщики с учетом требований к выбранному виду лазания.
Для занятий с детьми и группами разного уровня могут потребоваться отдельные тренировочные участки и места для инструктажа. Организация пространства должна позволять сотрудникам наблюдать за происходящим и управлять потоком посетителей. Правила пользования, сопровождение и надзор устанавливает эксплуатирующая организация.
Инженерные системы и помещение
Освещение должно помогать видеть поверхность, зацепы, страховочное оборудование и границы безопасных зон без резких теней и бликов. Вентиляцию и отопление рассчитывают с учетом интенсивности занятий, количества людей и параметров здания. Инженерные устройства размещают так, чтобы они не мешали стенам и доступу для их обслуживания.
Акустика помещения влияет на занятия, инструктаж и проведение соревнований. При необходимости проектировщики применяют звукопоглощающие решения и учитывают размещение источников шума. Для спортивного зала также проверяют эвакуационные выходы, пожарную сигнализацию и доступность основных помещений.
Зоны хранения инвентаря, техническое помещение и мастерскую располагают с учетом работы персонала и логистики посетителей. Крупные панели и запасные элементы должны поступать к месту установки по предусмотренному маршруту. График технического обслуживания увязывают с режимом работы зала.
Для монтажа и последующей проверки стен предусматривают доступ к соединениям, анкерам и инженерным системам. Если элементы находятся на высоте, проект и рабочие процедуры учитывают безопасные условия для специалистов, выполняющих обслуживание. Эти решения согласуют с конструкцией здания и требованиями работодателя.
Проектирование, монтаж и проверка
В Украине проектирование спортивных объектов выполняют с учетом действующих строительных норм, включая ДБН В.2.2-13-2003 «Спортивні та фізкультурно-оздоровчі споруди». Для искусственных скалолазных конструкций и отдельных элементов применяют профильные стандарты безопасности и методы проверки, соответствующие назначению стены. Проектная команда уточняет перечень применимых требований до изготовления и монтажа.
До установки проверяют рабочие чертежи, готовность здания, качество оснований и состав поставляемой системы. Монтаж выполняют квалифицированные специалисты по документации изготовителя и утвержденному проекту. Отклонения от расчетной схемы согласуют с ответственными проектировщиками.
После сборки проверяют соответствие стены, креплений, страховочных систем и покрытий рабочей документации и применимым требованиям. Сведения об осмотре, испытаниях и передаче объекта фиксируют в эксплуатационных документах. До открытия персонал знакомится с ограничениями и правилами обслуживания конструкции.
Эксплуатация и обновление трасс
Скалодром при реконструкции или расширении обследуют вместе с несущими конструкциями здания, инженерными сетями и существующими зонами лазания. Новые профили могут повлиять на нагрузки, проходы, расположение страховочных систем и площадь защитного покрытия. Изменения проектируют с привлечением специалистов и отражают в документации.
В ходе эксплуатации проверяют состояние поверхностей, крепежа, зацепов, страховочных элементов и напольного покрытия. Периодичность и порядок осмотров задают применимые стандарты, документация изготовителей и процедуры владельца. Поврежденные или изношенные элементы оценивают и ремонтируют по утвержденной схеме.
Перестановка зацепов и обновление маршрутов должны выполняться так, чтобы не нарушить требования к конструкции и безопасному использованию. При изменении конфигурации фиксируют состав трасс и передают информацию сотрудникам. Работы планируют с учетом доступа специалистов, хранения оборудования и режима занятий.
Управление скалодромом опирается на актуальные планы стен, правила для посетителей, журналы осмотров и инструкции по обслуживанию. Владелец распределяет ответственность за техническое состояние конструкции, организацию занятий и доступ в рабочие зоны. Такая координация помогает поддерживать тренировочное пространство в соответствии с назначением и требованиями безопасности.
