Газгольдер — резервуар или установка для хранения газообразного топлива; конкретное устройство зависит от вида газа и требуемого режима. При выборе конструкции газгольдера учитывают давление, свойства среды, несущие элементы, основание, трубопроводы и требования площадки. Поэтому проект описывает не только ёмкость, но и её связи с остальными системами.
Назначение и границы понятия
Газгольдер в инженерном смысле служит для временного накопления газа и согласования его поступления с потреблением. Запас помогает компенсировать изменения расхода, поддерживать работу технологической линии в предусмотренном диапазоне и разделять по времени производство и отбор топлива. Требуемый объём определяют расчётом режима системы, а не только свободным местом на площадке.
Под одним названием могут подразумеваться сооружения с разными принципами работы. Исторический газовый колокол с водяным затвором — это низконапорная конструкция, в которой подвижная часть меняет положение вслед за количеством газа. Мембранные накопители, интегрированные газовые покрытия биореакторов и сосуды для сжатого или сжиженного газа относятся к другим конструктивным решениям. Их нельзя считать взаимозаменяемыми: рабочая среда и давление меняют расчёт, оборудование и требования к безопасности.
Перед подготовкой проекта фиксируют состав и свойства газа, возможные примеси, диапазон давления и температуру, режим наполнения и отбора, расчётную вместимость и внешние воздействия. Для биогаза, например, важны влажность и коррозионная активность примесей, а для другого процесса набор значимых характеристик может быть иным. Исходные данные подтверждают технологи и специалисты, отвечающие за конкретный процесс.
Классическая конструкция с направляющей рамой

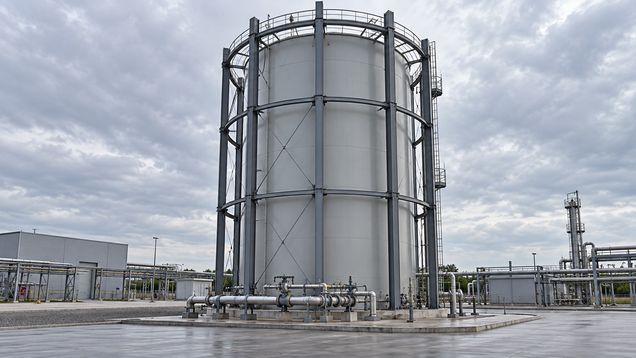

Классический газгольдер низкого давления может включать круглую водяную ванну, подвижный колокол и металлическую направляющую раму. Колокол образует объём для газа, а вода в предусмотренном узле служит затвором между ним и атмосферой. При поступлении газа подвижная часть поднимается, при отборе опускается; рама удерживает её в заданной траектории.
В некоторых исполнениях внутри колокола размещают телескопические секции, или лифты. По мере подъёма они последовательно выходят из нижней части и увеличивают доступный объём. Такой принцип характерен для определённых исторических газохранилищ и не описывает все современные способы хранения. Направляющие, ролики, уплотнения и сопряжения подвижных частей должны быть рассчитаны как единая механическая система.
Высота сооружения может меняться в рабочем цикле, поэтому вокруг него учитывают весь диапазон движения и доступ к обслуживаемым узлам. Для каркасной схемы важны вертикальность колонн, жёсткость связей и сохранение геометрии направляющих. Даже небольшие перемещения основания или перекос способны нарушить ход подвижной конструкции, поэтому расчёт здания и фундамента связан с технологической частью проекта.
Опоры, основание и защита корпуса
Рама газгольдера передаёт на основание собственный вес конструкции, нагрузки от установленного оборудования и воздействия, возникающие при эксплуатации. Расчётная схема учитывает ветер, снег, температурные изменения и иные факторы, предусмотренные нормами для конкретного места и типа сооружения. Для подвижных частей рассматривают также их положение в разных режимах, поскольку распределение усилий может меняться.
Тип и размеры фундамента выбирают по инженерно-геологическим данным, массе и геометрии сооружения, состоянию грунта и ожидаемым нагрузкам. При обследовании участка учитывают уровень грунтовых вод, неоднородность слоёв, возможную осадку и взаимодействие с соседними зданиями, коммуникациями и дорогами. Универсальной формы основания для всех газовых хранилищ нет; конструктивное решение подтверждается расчётами и изысканиями.
Материалы корпуса, каркаса, крепежа и трубопроводов выбирают с учётом состава газа, влажности, температуры, внешней среды и ожидаемого срока службы. Защитное покрытие снижает воздействие коррозии, но не заменяет осмотр и оценку состояния металла. Проект должен предусматривать доступ к участкам, где возможны задержка влаги, повреждение покрытия, износ подвижных деталей или затруднённый визуальный контроль.
Размещение на промышленной площадке
Подвод к газгольдеру планируют вместе с технологическими проездами, местами размещения оборудования, подъёмными средствами и маршрутами обслуживания. Важно оставить доступ для осмотра корпуса и опор, чтения показаний приборов и безопасного выполнения предусмотренных регламентом работ. При компоновке учитывают движение транспорта, соседние производственные процессы, рельеф и возможные пути отвода воды.
Границы опасных зон, расстояния до зданий, проездов, источников воспламенения и других объектов назначают по применимым нормам и результатам проектной оценки. Значения зависят от среды, давления, объёма, вентиляции, сценариев утечки и местных требований; перенос расстояний из чужого проекта без проверки не обоснован. В документации также согласуют расположение ограждений, проходов, средств доступа и участков для аварийного реагирования.
Площадка должна учитывать не только штатную работу, но и обслуживание, замену оборудования и действия персонала при нештатном событии. На стадии планировки проверяют пересечения с подземными сетями, доступность отключающих устройств и возможность безопасного подхода к ним. Инженерные трассы связывают с общей схемой объекта, чтобы последующие работы не перекрывали эвакуационные пути и технические проходы.
Трубопроводы и сопряжённое оборудование
Газгольдер соединяется с источником газа и потребителями через трубопроводы, арматуру и контрольно-измерительные приборы. Для каждой линии задают назначение, допустимые параметры и связь с системой управления объекта. Состав оборудования выбирают по технологической схеме и проектным требованиям, а не по одному названию резервуара.
В проекте рассматривают запорные устройства, контроль давления и уровня либо положения подвижной части, сигнализацию, а также предусмотренные системой средства ограничения опасных отклонений. Необходимость и исполнение защитных устройств определяют расчётом риска и действующими требованиями к конкретной установке. Приборы должны позволять персоналу оценивать состояние системы, а их сигналы и действия согласуют с автоматикой предприятия.
Трубные соединения рассчитывают с учётом перемещений, вибраций, температурных изменений и возможных нагрузок от самой трассы. Узлы присоединения не должны передавать на корпус усилия, которые не были заложены в расчёт. Для участков, где важны дренирование, отвод конденсата или предотвращение попадания жидкости, решение принимают на основе свойств газа и технологического процесса.
Риски и защитные решения
Для газовой установки оценивают возможность утечки, образования горючей смеси, воспламенения и воздействия газа на людей или оборудование. Для токсичных либо удушающих компонентов учитывают также опасность вдыхания. Конкретные сценарии зависят от состава среды, размещения, вентиляции и режима объекта, поэтому оценка относится ко всей системе и окружающей территории.
Защитные меры могут включать обнаружение газа, оповещение, вентиляцию, отсечение потоков, ограничение доступа и организационные процедуры. Набор, размещение и уставки оборудования определяются проектом и применимыми правилами; произвольная установка датчика сама по себе не подтверждает безопасность площадки. Персонал должен знать утверждённый порядок оповещения и действий, а ответственность за его подготовку несёт оператор объекта.
Электрическое оборудование, молниезащиту, заземление и меры по контролю источников воспламенения согласуют с классификацией зон и общей схемой объекта. Требования зависят от вероятности появления взрывоопасной среды и характеристик газа. Проектные решения проверяют специалисты соответствующего профиля; их нельзя заменять бытовыми советами по монтажу или обслуживанию.
Осмотр и управление жизненным циклом
Программа контроля задаёт, какие узлы осматривают, кто выполняет проверку, как фиксируют результаты и при каких признаках требуется дополнительная оценка. В неё включают состояние опор, фундамента, соединений, покрытия, направляющих и приборов, относящихся к выбранной конструкции. Периодичность и методы контроля устанавливают по документации изготовителя, проекту, применимым нормам и фактическим условиям эксплуатации.
Записи об осмотрах помогают сопоставлять наблюдения во времени: отмечать изменения коррозии, перемещения основания, повреждения защитного слоя или повторяющиеся сигналы автоматики. Если обнаружен дефект, его оценивает компетентный специалист, который определяет необходимость ограничения режима, ремонта или дополнительного обследования. Само наличие журнала не заменяет техническую оценку, но позволяет восстановить историю оборудования и обоснование принятых мер.
При реконструкции или изменении производительности проверяют не отдельную ёмкость, а связанный комплекс: исходный режим, фундамент, каркас, присоединённые трубопроводы, приборы, защитные системы и компоновку участка. Замена газа, подключение нового потребителя либо изменение автоматики может повлиять на расчётные условия и действующие барьеры безопасности. Поэтому до выполнения изменений проектировщик и эксплуатирующая организация согласуют их последствия для всей системы работы с газгольдером.
