Канализационная насосная станция перемещает сточные воды по сети там, где их нельзя отвести самотеком. При проектировании канализационной насосной станции учитывают рельеф, приток стоков, подключение к коллекторам, электроснабжение и доступ для обслуживания. Конструкция и состав оборудования зависят от назначения объекта и характеристик системы водоотведения.
Назначение и исходные данные
Канализационная насосная станция является частью внешней или внутренней системы водоотведения и связывает подводящие сети с последующим участком транспортировки стоков. Проектное решение зависит от расчетного режима, рельефа, глубины заложения сети и местных условий. До разработки планировки собирают данные об объектах подключения, водоприемнике и доступной инфраструктуре.
Проект канализационной насосной станции разрабатывают с учетом действующих строительных норм, условий площадки и технических требований эксплуатирующей организации. Архитекторы и инженеры согласуют размеры сооружения, состав помещений и размещение оборудования. При выборе участка также проверяют транспортный доступ, возможность подключения к сетям и ограничения землепользования.
Генеральный план может включать подводящие и отводящие сети, здание или подземную часть станции, подъездную площадку и вспомогательные объекты. Их расположение связывают с трассами коллектора и существующими инженерными коммуникациями. Проезды и рабочие зоны предусматривают для обслуживания и ремонта без помех для доступа к другим объектам.
Планировка и оборудование

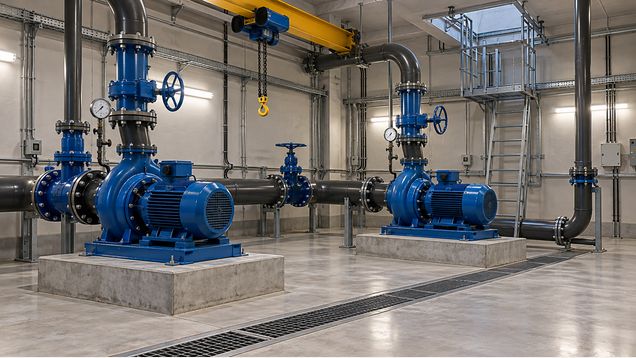

Канализационная насосная станция включает приемную часть, насосное оборудование, трубопроводы, запорную арматуру, системы управления и необходимые вспомогательные устройства. Их состав и параметры определяют инженеры по гидравлическим расчетам и характеристикам стоков. Проект оставляет безопасный доступ к зонам осмотра и ремонта, соответствующий документации производителей.
В проекте размещают канализационную насосную станцию с учетом рельефа участка, положения коллекторов и возможности подключения энергоснабжения. Подземное или наземное исполнение выбирают по условиям площадки и расчетам специалистов. Конструкции должны учитывать грунтовые воды, внешние нагрузки, водонепроницаемость и предусмотренную защиту от подтопления.
Вспомогательные помещения могут включать электрощитовую, помещение управления, участки технического обслуживания и пространства для инженерных систем. Их количество зависит от типа станции и автоматизации. Доступ к основным узлам предусматривают так, чтобы осмотр и замена оборудования выполнялись по проекту без пересечения с неорганизованным хранением вещей.
Для станций, обслуживающих хозяйственно-бытовые и производственные сети, могут различаться требования к санитарным условиям, отделке и вентиляции. В проекте учитывают характер стоков и возможность образования запахов или опасных для персонала факторов. Инженерные решения принимают специалисты с учетом применимых норм и условий эксплуатации.
Сети и инженерные системы
Подводящие трубопроводы, приемные сооружения и напорные линии координируют с планировкой станции и внешними коллекторами. Трассы сетей согласуют с дорогами, фундаментами и другими коммуникациями. Места размещения арматуры и контрольных устройств фиксируют на проектах, обеспечивая необходимый доступ для обслуживания.
Электроснабжение, автоматизация, связь и контрольные системы предусматривают как взаимосвязанные части инженерной инфраструктуры. Степень автоматизации и передачи данных определяет заказчик вместе с проектировщиками и эксплуатирующей организацией. При необходимости резервного питания решения закладывают в проект с учетом требований надежности и характеристик объекта.
Вентиляция технических и вспомогательных помещений проектируется по назначению станции и составу оборудования. Для зон, где это требуется по нормативам, предусматривают контроль состояния воздуха и соответствующие средства оповещения. Технические системы должны быть доступны для обслуживания и согласованы с конструкциями здания.
Защита от поверхностной и грунтовой воды включает решения по отводу осадков, герметизации конструкций и защите оборудования. Необходимость дренажа или иных мер определяют по инженерным изысканиям и условиям участка. Внешнее водоотведение проектируют так, чтобы оно не создавало неудобств соседним территориям и не нарушало работу станции.
Безопасность и эксплуатационный доступ
При размещении объекта учитывают безопасные подъезды, ограждение, освещение и организацию работ персонала. Проектом определяют места для осмотра и ремонта, обозначение технических зон и порядок доступа. Окончательные решения зависят от типа сооружения, условий участка и требований действующих норм.
Эксплуатация насосного оборудования требует предусмотренного документацией обслуживания и контроля состояния инженерных систем. Для персонала устанавливают порядок допуска к техническим помещениям и выполнения работ по утвержденным инструкциям. Архитектурная планировка обеспечивает нужное пространство и доступ, но не заменяет эксплуатационные регламенты.
Объект может быть важным элементом городской или промышленной системы водоотведения, поэтому проект учитывает требования к надежности всего комплекса. При оценке последствий отказа инженеры рассматривают подключенные участки сети и характеристики объекта. Меры устойчивости, мониторинга и резервирования задаются проектом и согласуются с оператором.
Строительство, реконструкция и обслуживание
В Украине проектирование внешних канализационных сетей и сооружений выполняют с учетом ДБН В.2.5-75:2013 «Каналізація. Зовнішні мережі та споруди». Для конкретного объекта проектная команда дополнительно проверяет актуальные нормы по зданиям, оборудованию, безопасности и инженерным подключениям. Перечень согласований определяется законодательством и составом работ.
При строительстве контролируют подготовку основания, выполнение конструкций, прокладку сетей и монтаж инженерных систем. Фактическое расположение оборудования и коммуникаций фиксируют в исполнительных материалах. Изменения согласуют с проектировщиками и эксплуатирующей организацией до их внесения в рабочую документацию.
Канализационная насосная станция при реконструкции требует обследования строительных конструкций, трубопроводов, оборудования и систем управления. Модернизация может изменить потребность в площадях, электроснабжении и доступе для технического обслуживания. Работы планируют по результатам обследования и расчетов, сохраняя соответствие действующим требованиям.
После ввода объекта в эксплуатацию владельцу передают актуальные планы, схемы инженерных сетей, паспорта оборудования и инструкции. Графики осмотра и технического обслуживания устанавливают с учетом документации изготовителей и условий водоотведения. Управление канализационной насосной станцией опирается на эти сведения и распределение ответственности между оператором и обслуживающими специалистами.
