Шаг обрешетки под металлочерепицу выбирают по монтажной схеме конкретного профиля: у карниза расстояние отличается от шага между рядовыми рейками. Шаг деревянной обрешетки под металлочерепицу размечают от одной базовой линии и сверяют до укладки листов, чтобы саморезы попадали в опоры, а карнизный край получил предусмотренную поддержку.
Почему расстояние зависит от профиля
Шаг обрешетки под металлочерепицу нельзя выбирать по привычному значению или определять на глаз по рисунку листа. Поперечная ступень профиля задает место, где металл опирается на рейку; если расстояние не совпадает с этой геометрией, часть крепежа может пройти мимо доски, а стык листов не получит нужной опоры. Поэтому сначала определяют точную модель покрытия и находят ее монтажную схему.
В справочнике Ruukki для профиля Monterrey расстояние от наружной плоскости лобовой доски до середины второй рейки указано как 300 мм, а между следующими рейками — 350 мм. Для Monterrey FEB на схеме даны 280 и 350 мм. Эти примеры показывают, что шаг обрешетки под профилированную металлочерепицу зависит от модели, даже если рисунок покрытия кажется похожим.
Панельные и модульные листы тоже нельзя автоматически размечать по одному правилу. Например, инструкция Pruszyński для модульной ARAD предусматривает две соседние доски в карнизном узле общей шириной 200 мм, а далее — рейки с модульным расстоянием 350 мм. Это схема конкретного изделия; у другого профиля отличаются и стартовый узел, и положение первой опоры.
С чего начать у карниза
До разметки проверь маркировку упаковки, название профиля и редакцию инструкции. Найди в ней длину поперечной ступени, расстояние для первой и последующих реек, а также размер карнизного свеса. Не подменяй эти значения расстоянием между вершинами волн: монтажный модуль обычно задает положение опорных линий относительно элементов профиля, а не просто повторяет видимый рисунок.
У первого ряда есть отдельная геометрия. В инструкции может задаваться расстояние от лобовой доски до центра второй рейки, ширина карнизной основы или положение первой доски относительно края подкладочной мембраны. Используй именно ту точку отсчета, которая подписана на чертеже: «от края доски», «до центра» и «между осями» дают разные результаты, если измерять их вперемешку.
Перед разметкой карниза устанавливают предусмотренные проектом мембрану, капельник и контррейки. Контррейки прижимают мембрану к стропилам и формируют продольный канал под кровельным покрытием; поперечные доски крепят к ним согласно выбранной системе. Если на карнизе нужна сдвоенная опора, ее собирают до перехода к рядовым рейкам, чтобы линия первой волны и водоотводящий узел совпали с чертежом.
Как перенести модуль на скат

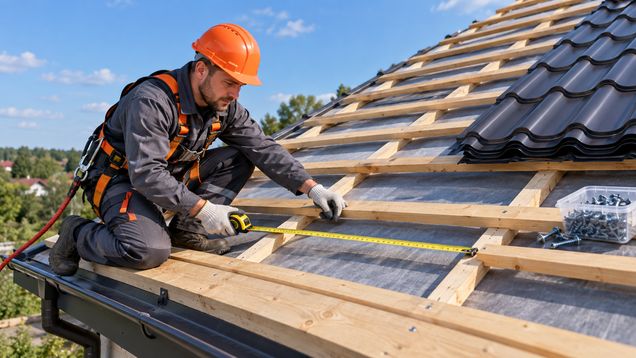

Шаг обрешетки под металлочерепицу размечают рулеткой от постоянной базы, а не цепочкой от предыдущей доски. Сначала перенеси на крайние стропила точки первой и второй опоры, затем отметь остальные оси через расстояние из инструкции. Натяни шнур между одинаковыми отметками на противоположных сторонах ската: так проще заметить перекос до того, как он повторится на всей плоскости.
Для проверки расчета удобно считать интервалы отдельно от особого карнизного размера. Если на прямом участке между двумя контрольными линиями 2800 мм, а монтажная схема задает 350 мм, получится восемь промежутков и девять осей реек вместе с границами участка. Карнизное расстояние в такой расчет не входит: его откладывают отдельно, а положение верхней опоры сверяют с узлом конька.
Перед креплением досок измерь диагонали ската и проверь прямолинейность карниза и конька. Разница диагоналей или волнистая линия карниза может указывать на перекос основания; если закрыть его рейками без исправления, ошибка проявится в рядах листов и боковых стыках. Сначала выровняй опорные линии по проекту, затем повтори контрольные измерения.
Доски, опоры и крепеж
Сечение рейки выбирают по расстоянию между стропилами, нагрузке и расчету кровельной конструкции. Например, в справке Ruukki для интервала стропил 900 или 1200 мм приведена доска 32 × 100 мм либо вентилируемая стальная рейка; производитель отдельно советует проверять требуемую толщину по проекту. Эти размеры относятся к указанным условиям и не заменяют расчет для другого шага стропил, снегового района или типа древесины.
Крепи каждую поперечную доску к каждой предусмотренной контррейке оцинкованными крепежными элементами подходящей длины. Стык двух досок размещай над опорой, чтобы оба конца можно было закрепить; стыки соседних рядов не собирай в одну поперечную линию. Не оставляй выступающие шляпки, расколотые края и незакрепленные концы: неровность основания будет передаваться тонкому металлическому листу.
Шаг деревянной обрешетки под металлочерепицу — не единственная настройка карниза: в некоторых сериях стартовую доску делают толще рядовой. В каталоге Ruukki для Monterrey/Monterrey Eco указан ориентир около 15 мм дополнительной толщины, для Monterrey FEB — около 20 мм; в схеме это достигается дополнительной рейкой поверх первой доски. Переносить эти значения на другой профиль нельзя: проверь требование именно для купленного покрытия.
Где должен лежать крепеж листа
Когда основание готово, сравни положение поперечных ступеней листа с осями реек на пробном участке. Опорная доска должна оказаться под линией крепления, которую показывает инструкция; число саморезов, их ряд и точка установки зависят от формы профиля и ветровых зон крыши. Не назначай одинаковую схему для всех листов по одному примеру с соседнего объекта.
Начинай укладку только после проверки первой полосы: лист должен ровно выступать у карниза, боковой замок — сходиться с соседним, а предусмотренные точки крепления — попадать в древесину. Если пробный лист смещен, исправь разметку основания до укладки следующего ряда. При затяжке самореза не сминай шайбу и не оставляй ее свободной; нужное усилие и место крепления сверяй с инструкцией производителя.
Не перекрывай рейками или сплошным заполнением вентиляционные отверстия, предусмотренные карнизным и коньковым узлами. Уплотнители и защитные гребенки устанавливают так, чтобы они задерживали мусор и птиц, но не отменяли предусмотренный приток или выход воздуха. Для сложного ската с ендовами, мансардными окнами и примыканиями сначала сверяют отдельные узлы: там могут понадобиться дополнительные опоры.
Что проверить до укладки покрытия
На готовой обрешетке проверь прямые линии карниза и конька, одинаковый шаг рядовых досок и прочность их крепления. Шаг обрешетки под металлочерепицу на соседних линиях должен совпадать с монтажной схемой; первую пару опор проверяют отдельно, поскольку ее размер часто отличается от рядового модуля. Проведи пробное измерение в нескольких местах ската, чтобы исключить накопившееся смещение.
Шаг обрешетки под профилированную металлочерепицу перепроверь по одному и тому же краю каждой рейки либо по ее осевой линии — способ измерения должен совпадать с чертежом изготовителя. Если после переноса отметок последняя линия не подходит к коньковому узлу, не растягивай все интервалы произвольно: проверь длину ската, исходную точку и наличие отдельной опоры под конек, а при несоответствии запроси схему у поставщика.
Перед выходом на металлическое покрытие подготовь безопасный доступ и предусмотренную страховку; мокрая поверхность, порывистый ветер и незакрепленные листы увеличивают риск падения. Если нет оборудования для работы на высоте или опыта монтажа, поручить укладку кровельщикам безопаснее, чем пытаться исправлять основание уже на скате.
