Как сделать заземление в частном доме, чтобы при повреждении изоляции отключилось питание? Сначала электрик определяет систему сети и проектирует защиту: как правильно сделать заземление в частном доме, зависит от схемы питания, автоматов, УЗО и грунта. Забитый в землю штырь сам по себе не гарантирует защиту. До измерений контур не считают готовым к эксплуатации.
Сначала выясняют, какая система питания подходит дому
Чтобы понять, как сделать заземление в частном доме, сначала выясняют, каким проводом и по какой схеме электроснабжающая организация подаёт питание. В системах TN защитное соединение связано с заземлённой нейтралью источника, а в системе TT открытые проводящие части дома соединяют с местным заземляющим устройством. Это разные решения: контур нельзя выбирать только по форме участка или совету из каталога.
Сведения о вводе ищут в технических условиях, проекте электроснабжения и документах на щит. Если данных нет, электрик выясняет их у сетевой организации и проверяет существующую схему. Цвет жил и показания простого индикатора не подтверждают, что проводник действительно является PE или PEN и обеспечивает отключение при аварии.
В системе TN-C-S совмещённый проводник PEN разделяют на рабочий N и защитный PE в предусмотренной проектом точке. Ниже этой точки их повторно не соединяют: перемычка в розетке или щите может вывести опасное напряжение на корпуса приборов. В системе TT схему защитного отключения рассчитывают с учётом местного электрода и аппаратов защиты.
Требуемая защита включает не только металл в грунте. Важны непрерывность PE-проводника, правильная связь с главной заземляющей шиной, автоматическое отключение питания и, где это предусмотрено расчётом, УЗО. УЗО снижает риск при утечке, но не заменяет защитный проводник и не исправляет неверно выбранную систему.
Место и конструкцию контура выбирают по проекту
Перед земляными работами уточняют трассы подземных кабелей, водопровода, газовой трубы и других коммуникаций. Случайное повреждение линии опасно и может потребовать дорогого ремонта. Место контура выбирают так, чтобы соединение с вводом было коротким и защищённым, а контрольный узел оставался доступен для осмотра и измерений.
Обсуждая, как самостоятельно сделать заземление в частном доме, нельзя начинать с количества штырей. Сопротивление зависит от состава, влажности и промерзания грунта, глубины и геометрии электродов, а также от схемы защиты. Одинаковая конструкция в песке и влажной глине может дать разный результат, поэтому расчёт и проверка важнее готовой схемы из интернета.
В проекте указывают тип и материал электродов, глубину установки, расстояния между ними, сечение и материал соединительной полосы или проводника, способ стыковки и защиту от коррозии. Вертикальные электроды связывают горизонтальным проводником; конфигурация может быть линейной, замкнутой или иной, если это обосновано расчётом и условиями площадки.
Для жилого дома нет одной универсальной длины штыря, расстояния между ними или целевого значения сопротивления, которое подходило бы всем схемам. Нормируемый критерий зависит от системы заземления и характеристик защитных аппаратов. Поэтому число «4 Ом» из бытовых советов не заменяет проверку проекта и измерения: низкое сопротивление само по себе не доказывает правильную работу всей защиты.
Подбирают элементы, предназначенные для устройства заземления и совместимые между собой. Случайные обрезки арматуры, окрашенные трубы и разнородные металлы могут дать плохой контакт или ускорить коррозию. Трубы газа и воды не используют как самодельную замену электроду: их состояние и непрерывность соединения не контролируются владельцем дома.
Наружный электрод устанавливают до подключения к щиту

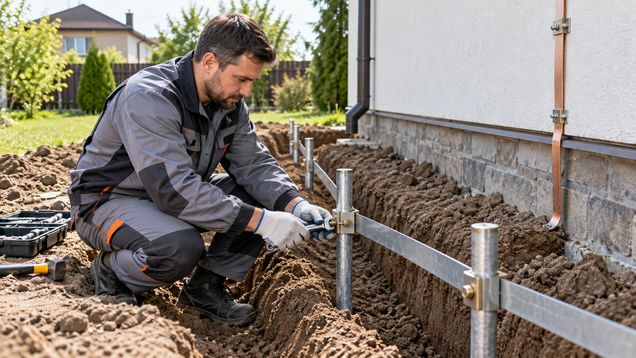

После разметки коммуникаций делают выемку грунта по проекту. Вертикальные стержни забивают или устанавливают способом, подходящим для выбранной системы; соединяющий проводник монтируют так, чтобы его не повредили обратной засыпкой. Размеры траншеи и шаг электродов задаёт проект, а не шаблонный «треугольник» с фиксированными сторонами.
Стыки выполняют разрешённым для выбранных деталей способом: сваркой либо сертифицированными зажимами, если они рассчитаны на подземное применение. Соединение должно сохранять электрическую непрерывность и выдерживать коррозионное воздействие грунта. Если проект требует защитного покрытия, им обрабатывают соединение по инструкции производителя, не изолируя поверхности, которые должны проводить ток.
Вводящий проводник прокладывают по предусмотренной трассе, механически защищают в местах возможного повреждения и соединяют с главным заземляющим зажимом или шиной. Узел у стены герметизируют от проникновения влаги согласно конструкции дома. Не прокладывают защитное соединение через случайный крепёж, петли, ворота или отдельные детали фасада.
Защитную шину соединяют с корпусами по схеме
В щите PE подключают к защитной шине, изолированной от N там, где это требует выбранная система. С шиной связывают защитные жилы отходящих линий и предусмотренные проектом проводники уравнивания потенциалов. Уравнивание потенциалов — электрическое соединение доступных металлических частей, которое уменьшает опасную разность напряжений при повреждении; оно не означает, что любую трубу надо присоединить произвольным проводом.
Газовую трубу нельзя использовать как электрод или путь тока повреждения. Соединение проводящих коммуникаций с системой уравнивания потенциалов выполняют только по проекту и действующим правилам, с учётом назначения трубы и требований профильной организации. Отдельно стоящий металлический предмет, не включённый в систему здания, сам по себе не становится безопасно заземлённым.
Автоматический выключатель и УЗО подбирают по расчёту цепи, а не по мощности одного прибора. Выключатель защищает проводку от перегрузки и короткого замыкания, а УЗО реагирует на ток утечки; их номиналы и типы должны соответствовать сети, нагрузке и проекту. Монтаж, разделение PEN и подключение щита выполняет квалифицированный электрик при снятом напряжении и проверенном отсутствии питания.
Не следует проверять заземление лампочкой между фазой и грунтом, самодельным омметром или подключением прибора к розетке. Такие способы не подтверждают ни качество электрода, ни время отключения защиты и могут привести к удару током. До окончания проверки дом не подключают к эксплуатации с открытыми токоведущими частями или незакрытым щитом.
Контур принимают по измерениям и проверке защит
Когда решают, как сделать заземление в жилом частном доме, результат определяют не внешним видом штырей, а испытаниями собранной установки. Электрик осматривает видимые соединения, проверяет непрерывность PE и главной системы уравнивания потенциалов, затем измеряет параметры, необходимые для данного типа сети. Для TN важны условия автоматического отключения, для TT — согласование заземляющего устройства с защитой от утечки.
Применяют измерительные приборы для соответствующего вида испытаний. Мультиметр, бытовой тестер розеток или факт, что «автомат выбивает», не дают полного протокола. Показатели помогают проверить, как сделать заземление в частном доме согласованным с системой питания, а не только получить низкое число на приборе. Если измерение требует отделить электрод от установки, порядок выбирает специалист: отсоединение защитного проводника во время эксплуатации оставляет оборудование без предусмотренной защиты.
При приёмке фиксируют фактическую схему, точки измерения, прибор и результаты, а также сведения о защитных аппаратах. Эти данные помогают понять, что именно проверили и можно ли вводить установку в работу. Заказчику стоит сохранить протокол, схему щита и сведения о скрытых соединениях вместе с документами на дом.
Если результат не соответствует проекту, электрик проверяет соединения и состояние электрода, выясняет, не ошиблись ли при измерении и правильно ли учтены грунтовые условия. По расчёту меняют конфигурацию или добавляют электроды, после чего испытания повторяют. Засыпка траншеи солью или химикатами без предусмотренного решения не является надёжной поправкой: она может ускорить коррозию и загрязнить грунт.
Перед включением проверяют всю цепь защиты
Чтобы оценить, как сделать надёжное заземление в частном доме, электрик сопоставляет проект с реальным вводом и измерениями, а также подтверждает непрерывность PE до защитных контактов розеток и корпусов оборудования. Если участок переделывали или меняли систему питания, специалист повторно проверяет соединения в щите и результаты испытаний.
При установке генератора или инвертора электрик определяет, как сделать заземление в частном доме согласованным с переключением источников, и проверяет схему нейтрали и отключения защиты в каждом режиме работы. Самодельная перемычка между N и PE способна нарушить предусмотренную схему.
Проверку повторяют после ремонта щита, повреждения подземного проводника или изменения электроустановки. Периодичность обслуживания определяют проект, требования эксплуатации и состояние оборудования.
