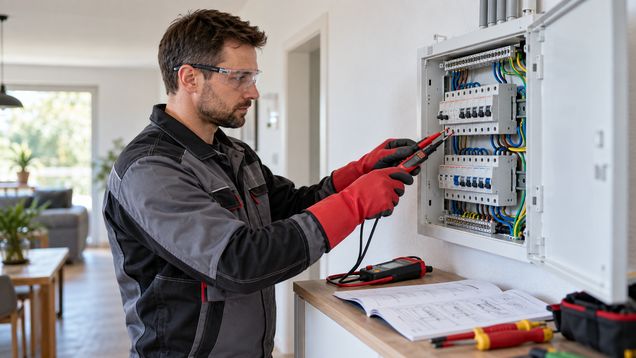

Если нужно узнать, как подключить автоматический выключатель, поручите работу квалифицированному электрику. Он сверяет модель со щитом, отключает питание и проверяет отсутствие напряжения подходящим прибором. Владельцу достаточно сообщить, какая линия требует защиты и как проявляется неисправность; специалист решит, как безопасно подключить автоматический выключатель по инструкции.
Что защищает автоматический выключатель
Автоматический выключатель размыкает электрическую цепь, когда ток превышает допустимый для заданных условий уровень. Это помогает защитить проводку от перегрузки и короткого замыкания. Подбор аппарата связан с характеристиками линии, поэтому его нельзя сводить к выбору ближайшего по виду прибора или замене детали на более мощную.
Срабатывание не всегда означает поломку самого выключателя. Причиной может быть неисправный прибор, повреждение кабеля, перегрузка нескольких подключённых устройств или ошибка в самой цепи. Если просто установить аппарат с большим номинальным током, защита может перестать соответствовать проводу, а тот будет нагреваться при чрезмерной нагрузке.
Кто выполняет работу внутри щита
Внутри распределительного щита могут оставаться части под напряжением даже после перевода одного рычага в положение «выключено». Поэтому отключённое положение автомата нельзя считать доказательством безопасного состояния. Перед работой отключают все питающие источники и проверяют отсутствие напряжения прибором подходящего класса; установку и обслуживание поручают квалифицированному электротехническому персоналу.
Домовладельцу не следует снимать внутреннюю крышку, подтягивать винты или касаться клемм. Вводной кабель, резервное питание и отдельные линии могут иметь разные точки отключения. Если не удаётся точно определить источник питания или он не отключается, работы прекращают и вызывают электрика, который сможет безопасно проверить схему и состояние щита.
Что выясняют до замены аппарата
Сначала специалист определяет, какую линию питает установленный выключатель, почему он отключается и соответствует ли щит выбранной модели. Вопрос, как подключить автоматический выключатель, связан с подбором проводки и аппарата: нельзя назначить параметры только по мощности одного бытового прибора или по маркировке старой детали без проверки условий эксплуатации.
- Сообщи, какие розетки или оборудование перестают работать при срабатывании защиты.
- Запиши, отключается ли аппарат сразу или после включения конкретной нагрузки; не проверяй это повторными включениями.
- Передай электрику маркировку и модель щита, если она доступна на внешней табличке без разборки.
- Укажи, подключены ли к дому генератор, инвертор, солнечные панели или другое резервное питание.
Электрик осматривает сам щит и проводники, устанавливает схему линии и оценивает совместимость аппарата с конкретной конструкцией. Инструкция производителя может ограничивать применение модели определённым типом щита или способом подключения. У некоторых аппаратов предусмотрены дополнительные нейтральные соединения или особые монтажные элементы; похожий внешний вид не подтверждает взаимозаменяемость. Специалист объясняет владельцу, как подключить автоматический выключатель именно в этой схеме и что проверено перед подачей питания.
Почему схема зависит от модели
Универсальной схемы для любого щита нет. Конструкция автомата, число полюсов, способ крепления, форма клемм и наличие дополнительных функций влияют на подключение. В документации изготовителя указаны назначение выводов, допустимые проводники, подготовка изоляции и момент затяжки; эти данные относятся к конкретной модели и не переносятся на соседний аппарат.
Даже если два устройства выглядят одинаково, ответа на вопрос, как подключить автоматический выключатель, без маркировки и схемы именно этой модели нет. Подключение не определяют по расположению клемм «сверху» или «снизу» на глаз. Электрик сверяет обозначения на корпусе с инструкцией и схемой щита, а при сомнении уточняет совместимость у изготовителя или поставщика.
Если в схеме предусмотрено отдельное устройство для определённой линии, специалист выясняет, как на отдельную линию подключить автоматический выключатель в конкретном щите. Он проверяет, что проводники этой линии не перепутаны с соседними, а аппарат рассчитан на её защиту. Для нескольких линий, общих нейтралей и устройств дифференциальной защиты особенно важно следовать схеме проекта, а не повторять чужой пример из фотографии.
Безопасный порядок работ электрика
Ниже приведён порядок контроля работы специалиста, а не инструкция для самостоятельного монтажа. При правильной подготовке электрик сначала выясняет, как правильно подключить автоматический выключатель выбранной модели, и проверяет наличие подходящих схем, деталей и инструмента. Если модель не совпадает с проектом щита или данных о линии недостаточно, монтаж откладывают до уточнения.
- Определить защищаемую линию, питающие источники и устройство щита, затем сверить совместимость аппарата.
- Отключить все источники питания оборудования. Положение одного автомата не заменяет отключение всей питающей цепи.
- Подходящим по классу и напряжению измерительным прибором подтвердить отсутствие напряжения на рабочем участке.
- Выполнить соединения по схеме изготовителя, с указанной подготовкой проводников и моментом затяжки клемм.
- Проверить закрепление аппарата и проводов, установить защитные части и крышку до подачи питания.
- Проверить работу линии и аппарата безопасным способом, затем подписать назначение нового выключателя в щите.
Для владельца ключевой контрольный результат — закрытый щит без оголённых частей, понятная маркировка линии и объяснение электрика о том, что именно было заменено или исправлено. Не проси специалиста включать питание при снятой крышке ради демонстрации. Если для проверки требуется измерение внутри работающего щита, её выполняет только человек с необходимой квалификацией и средствами защиты.
Что проверяют после подключения
После сборки специалист убеждается, что аппарат устойчиво закреплён, проводники не зажаты изоляцией и соединения соответствуют инструкции изготовителя. Затем он проверяет работу линии и защитного устройства в порядке, подходящем для его типа. Если у модели есть тестовая кнопка или особая процедура проверки, применяют именно предписание её руководства, а не общую схему для другого изделия.
Владельцу стоит попросить назвать модель установленного аппарата, защищаемую линию и выполненные проверки. Если проблема заключалась в частом отключении, полезно узнать, что стало причиной: перегрузка, неисправность прибора или дефект проводки. Замена автомата сама по себе не устраняет неисправность ниже по цепи.
Когда нельзя продолжать эксплуатацию
Запах горелой изоляции, следы потемнения, оплавленный корпус, треск или повторное срабатывание требуют осмотра. Не включай автомат многократно и не удерживай его рычаг во включённом положении. Если видны искры, дым или нагретые детали, не приближайся к щиту и обратись в аварийную службу либо к электрику, соблюдая безопасное расстояние.
Если после замены аппарат снова отключается, важен не только вопрос, как подключить в щите автоматический выключатель, но и причина неисправности линии. Электрик проверяет нагрузку, состояние кабеля и подключённых устройств до повторного включения. Установка более мощного выключателя без такой диагностики может лишить проводку надлежащей защиты.
