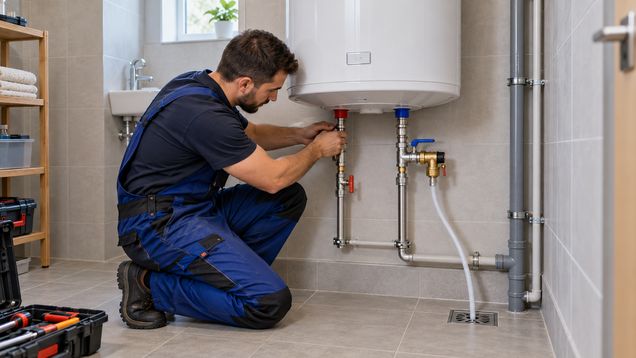

Как подключить бойлер к водопроводу, чтобы получить горячую воду и сохранить защиту бака от избыточного давления? В накопительной модели холодную линию подводят через запорный кран и предохранительный клапан, горячую соединяют с разводкой. Как подключить накопительный бойлер к водопроводу, уточняют по маркировке патрубков и паспорту.
Как подключить бойлер к водопроводу: схема двух линий
Накопительный водонагреватель соединяют с системой двумя отдельными трубами. Холодная вода входит в бак через патрубок с синей маркировкой или обозначением IN, нагретая выходит через обозначенный изготовителем выход, часто с обозначением OUT. Положение штуцеров и допустимая ориентация корпуса зависят от модели. Поэтому сначала определите, как подключить бойлер к холодному водопроводу: ориентиром служит синий вход или обозначение IN.
Холодная линия обычно идёт от стояка или коллектора через запорный кран, затем через разрешённые дополнительные устройства и предохранительную группу к входу бака. Комплектная группа может объединять обратный клапан и слив. Если детали отдельные, их тип и направление установки должны соответствовать схеме изготовителя.
Горячий патрубок соединяют с трубой горячего водоснабжения. До покупки проверьте диаметр и резьбу, а также допустимые давление и температуру труб, шлангов и уплотнений. Неподходящая прокладка может потерять герметичность при нагреве.
Предохранительный клапан и слив
Предохранительная группа ограничивает опасный рост давления в баке; обратный клапан в её составе не даёт воде возвращаться в холодную магистраль. Установите комплектную деталь на холодный вход в направлении, указанном изготовителем. Если на корпусе есть стрелка, она должна быть направлена к бойлеру.
Запорный кран для обслуживания ставят до предохранительной группы. Между клапаном и баком нельзя устанавливать устройство, которое может перекрыть связь бака с защитой. Не заменяйте группу обычным обратным клапаном и не снимайте её из-за наличия общего крана на стояке.
Сливной выход клапана нельзя заглушать или перекрывать. Отведите его вниз к безопасному сливу, оставив выход открытым и заметным для осмотра. Соблюдайте требования паспорта к диаметру отвода и воздушному зазору; герметичное подключение может скрыть неисправность и помешать сбросу.
При нагреве из клапана может выходить немного воды: она компенсирует тепловое расширение в замкнутом объёме. Не останавливайте этот сброс заглушкой. Постоянная струя может указывать на высокое давление, загрязнение или неисправность группы и требует проверки.
Фильтр и регулирование давления
Фильтр грубой очистки задерживает песок и частицы ржавчины из труб. Установите его в доступном месте, чтобы можно было очистить сетку; он не заменяет защитный клапан и не должен мешать его осмотру.
Редуктор давления нужен не во всех системах. Измерьте давление и сравните его с ограничениями бойлера и параметрами предохранительного клапана. Если давление приближается к порогу срабатывания, руководство может требовать редуктор на определённом расстоянии от прибора. Его подбор и настройку лучше поручить сантехнику.
В закрытой системе иногда ставят расширительный бак для питьевой воды, чтобы принять увеличившийся при нагреве объём. Он не заменяет предохранительный клапан; необходимый размер и точка установки зависят от схемы и объёма водонагревателя. Не добавляйте такую деталь без расчёта и проверки требований изготовителя.
Подготовка места и соединений
Наполненный бойлер тяжёлый. Проверьте несущую способность стены и креплений с учётом массы воды. Если перегородка слабая, требуется усиление или другое место установки; штатный крепёж нельзя подбирать только по весу пустого прибора.
Оставьте доступ к кранам, клапану, сливному отводу и сервисной крышке. При утечке запорный кран должен быть доступен без разборки мебели. Место не должно промерзать, а вода при возможной протечке не должна попадать на розетки или электроприборы.
Перед монтажом отключите питание штатным выключателем, перекройте воду и откройте кран горячей воды для сброса давления. Если трубы загрязнены, промойте их до подключения бойлера: песок и окалина могут попасть в смеситель или клапан.
Используйте трубы, фитинги и уплотнители, рассчитанные на горячую воду и давление системы. Гибкую подводку применяйте, только если она допустима для модели; не допускайте перекручивания и натяжения. Уплотнитель наносят на резьбу, не закрывая проходы внутри клапана.
Порядок подключения
При замене старого прибора вопрос, как подключить бойлер к водопроводу, решают заново: у новой модели патрубки могут располагаться иначе. Сначала определите вход и выход по маркировке, а затем сопоставьте схему с фактической разводкой. Если направление клапана или назначение штуцера непонятно, не собирайте узел наугад.
Перед выбором деталей уточните, как правильно подключить бойлер к водопроводу по схеме изготовителя: тип фитинга зависит от резьбы и допустимого давления.
- Закройте ввод воды и отключите питание. Откройте горячий смеситель, чтобы сбросить остаточное давление. Старый бак перед снятием остудите и опорожните по его инструкции.
- Закрепите бойлер в разрешённом для модели положении. Проверьте опору, уровень установки и доступ к соединениям, прежде чем присоединять трубы.
- На холодной линии соберите узел по паспорту: запорный кран, при необходимости фильтр или редуктор, предохранительная группа и вход бака. Между группой и прибором не должно быть перекрывающего крана.
- Подведите слив клапана к месту отвода воды с постоянным уклоном. Не ставьте на сливе кран и не направляйте трубку на электропроводку.
- Подсоедините холодную линию к входу, а горячую — к выходу и домашней разводке. Затягивайте соединения без чрезмерного усилия, удерживая корпус клапана от проворачивания.
- Медленно откройте подачу холодной воды и оставьте горячий смеситель открытым. Когда вместо воздуха пойдёт ровная струя, бак заполнен; закройте кран и осмотрите все стыки.
Заполнение и первый запуск
Не включайте нагрев, пока бак не заполнен: работа всухую может повредить нагревательный элемент. Убедитесь, что вода устойчиво идёт из горячего крана и не появляется влага на соединениях, корпусе клапана и сливном узле.
Вытрите стыки насухо и проверьте их бумажной салфеткой, на которой видны мелкие капли. Повторите осмотр после нагрева, когда изменятся температура и давление. Если вода выходит из резьбового соединения, устраните течь до эксплуатации.
Электрическую часть подключают отдельно, по паспорту конкретной модели и местным правилам. Нужны исправное защитное заземление и сеть, рассчитанная на мощность прибора; водопроводные трубы нельзя использовать как заземление. Изменение проводки и защитных устройств поручают квалифицированному электрику.
Во время первого нагрева наблюдайте за сливом клапана, не касаясь горячих труб. Небольшой сброс возможен, но постоянный поток требует диагностики. При протечке отключите питание безопасным способом и перекройте воду перед повреждённым участком.
Проверка схемы и типичные неполадки
Если горячая вода не поступает, проверьте, открыт ли кран холодной линии, заполнен ли бак и не перепутаны ли патрубки. Сверьте их назначение с маркировкой и паспортом; не ориентируйтесь только на положение труб. Перед очисткой фильтра или осмотром клапана отключите нагрев и сбросьте давление.
После появления течи сначала найдите её источник. Вода из сливного отвода во время нагрева и капли из резьбового стыка требуют разных действий. Не подтягивайте соединение под давлением и не перекрывайте защитную группу.
Если неясно, как подключить бойлер к водопроводу при частом сбросе, поручите сантехнику измерить давление и проверить совместимость клапана. Его заменяют только деталью с параметрами, разрешёнными изготовителем. При течи корпуса, повреждении патрубка или ослаблении крепления прекратите запуск.
Не объединяйте выход бойлера с колонкой или котлом без схемы переключения: возможен обратный поток между приборами. При наличии насоса, фильтров и нескольких источников нагрева учитывают всю систему. Схема, как подключить бойлер к домашнему водопроводу, должна учитывать их расположение и защитную арматуру.
