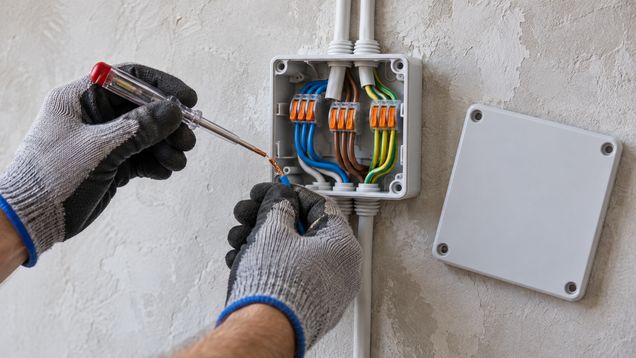

Сначала определяют назначение жил, материал проводников и нагрузку линии, затем выбирают зажим, опрессовку или другой предусмотренный способ. Решение, как соединить провода в распределительной коробке, зависит от схемы цепи; как правильно соединить провода в распределительной коробке, решают после проверки площади жилы и совместимости соединителя.
Сначала определите назначение проводов
Когда нужно понять, как соединить провода в распределительной коробке, сначала находят источник питания, отходящие линии и проводники каждого прибора. Схему сверяют с проектом или маркировкой, а жилы обозначают до разъединения: после обрезки и снятия изоляции одинаковые на вид концы легко перепутать.
Цвет изоляции служит подсказкой, но не подтверждает назначение жилы: в старой или переделанной проводке его могли использовать иначе. Если схема и измерения не позволяют определить проводник, работу прекращают и обращаются к электрику.
В обычной цепи с одним выключателем фазу питания подключают к выключателю, его возвращаемую жилу — к фазе светильника, а нейтраль питания — к нейтрали светильника. Защитный проводник соединяют с соответствующим выводом прибора, если он есть. Это не схема для проходных выключателей или старой проводки: назначение жил определяют отдельно, а не по цвету.
Перед вскрытием отключают автоматический выключатель нужной линии (автомат) и исключают случайное включение. Отсутствие напряжения проверяют заводским указателем, предварительно убедившись в его исправности: положение автомата, индикатор на выключателе или отсутствие света не заменяют измерения. Если в коробке есть проводники разных групп, проверяют каждый.
Выбор того, как правильно соединить провода в распределительной коробке, начинается с определения материала и конструкции жил. Для клеммы или гильзы важны допустимое сечение, число проводников, их тип и ток нагрузки; подходящий по размеру зажим не обязательно подходит по материалу или назначению цепи.
Какие способы соединения применяют
Правила устройства электроустановок (ПУЭ) в издании 2017 года перечисляют опрессовку, сварку, пайку и сжимные устройства — например, винтовые и болтовые клеммы. Способ подбирают по материалу и сечению жил, проекту и документации на соединитель; узел защищают от натяжения и изолируют.
- Винтовой зажим удерживает жилу винтом или прижимной пластиной. Его затягивают с усилием, указанным производителем; чрезмерная затяжка может повредить жилу или корпус, а слабая оставляет ненадёжный контакт.
- Пружинная клемма фиксирует подготовленный провод внутренним зажимом. Одни модели рассчитаны на однопроволочные жилы, другие допускают многопроволочные; допустимые материал, сечение и длину зачистки проверяют по маркировке и паспорту конкретной модели.
- Опрессовка соединяет жилы металлической гильзой (соединительной трубкой), которую обжимают подходящим инструментом. Такой узел нельзя разобрать без повреждения, поэтому до обжима проверяют состав группы и правильность выбранной гильзы.
- Сварку выполняет специалист с оборудованием для выбранного типа проводников. Пайку не рассматривают как универсальную замену клемме: в указанном издании ПУЭ её не рекомендуют для соединения проводников силовых цепей.
Скрутка под изолентой не завершает соединение: лента не исправляет слабый контакт, повреждение жилы или несовместимость металлов. Оставлять её единственным контактом нельзя.
Как подобрать соединитель для меди и алюминия
Чтобы решить, как соединить провода в распределительной коробке, учитывают материал каждой жилы. Медь и алюминий не следует зажимать вместе в соединителе, не рассчитанном на такое сочетание: правила ПУЭ отдельно указывают на необходимость исключать контакт разнородных металлов, если он вызывает электрохимическую коррозию.
Ответ на вопрос, как соединить медные провода в распределительной коробке, зависит от числа жил и способа монтажа. Однопроволочный конец, гибкий многопроволочный провод и наконечник требуют разных условий зажима; сверьтесь с маркировкой изделия, а не только с его размером.
Для прямого соединения меди с алюминием используют только изделие, в документации которого прямо разрешена такая пара. Это может быть специальный переходный зажим или биметаллический соединитель; самодельная прокладка из кусочка металла не гарантирует нужного давления и стабильного контакта.
Совместимость зависит от модели, а не от того, что зажим выглядит пружинным или рычажным. Например, производитель WAGO указывает, что серия 221 не предназначена для соединения алюминиевых и медных проводов; отдельные технологии допускают алюминиевые жилы только с контактной пастой и при соблюдении условий изготовителя. Поэтому нельзя переносить разрешение одной серии на всю линейку клемм.
Число отверстий не показывает, сколько жил допускает один контакт. Проверьте разрешённый тип проводника, необходимость наконечника и диапазон сечений; медь, алюминий и жилы разных типов распределяйте только по предусмотренным для них соединителям.
Подготовьте жилы и коробку
Осмотрите оболочку кабеля и жилы. Трещины, оплавления, потемнения и надрезы удаляют до неповреждённого металла; если после обрезки длины не хватает для ввода в соединитель, кабель наращивают подходящим способом или заменяют его участок.
Изоляцию снимают инструментом, не надрезая металл. Длина зачистки указана на корпусе клеммы либо в паспорте; слишком короткий конец не доходит до контактной зоны, а слишком длинный оставляет оголённую жилу снаружи. Многопроволочные концы не скручивают самовольно и не лудят, если этого не требует инструкция соединителя.
ПУЭ требует равноценной изоляции соединения и защиты от механического натяжения. Коробку выбирают с запасом для укладки, чтобы крышка не давила на контакты.
Порядок монтажа клеммного соединения
После сверки схемы и маркировки клеммный узел собирают так:
- Отключите нужную линию и проверьте отсутствие напряжения на проводниках указателем, исправность которого предварительно проверена.
- Снимите изоляцию на длину, указанную изготовителем. Для рычажной клеммы откройте рычаг, а для винтовой подготовьте контакт согласно инструкции модели.
- Введите провод до упора так, чтобы изоляция не попала в контактную часть, а оголённый металл не выступал за корпус. Если клемма рассчитана на наконечник, установите его подходящим инструментом.
- Закройте рычаг или затяните винт с указанным моментом, если он задан. Не подкладывайте под жилу шайбы, обрезки проводов или другие детали, которых нет в конструкции изделия.
- Слегка потяните каждый провод отдельно и осмотрите узел: жила не должна выходить из зажима, а снаружи не должно оставаться доступного оголённого металла.
Не помещайте две жилы в один контакт, если это не разрешено изготовителем. Для ответвления используйте отдельные гнёзда или зажим нужного типа и тока. Тогда каждый контакт можно проверить отдельно.
Опрессовка и другие неразъёмные соединения
Гильзу подбирают по материалу и суммарному сечению жил, а также по числу проводников. Для меди и алюминия нужны соответствующие изделия; при переходе между металлами применяют предназначенную для этого биметаллическую гильзу. Обозначение на упаковке и таблица производителя важнее приблизительного совпадения диаметра.
Жилы зачищают на указанную длину и вводят в гильзу на требуемую глубину. Обжим делают пресс-клещами с матрицей — сменной насадкой, соответствующей гильзе, числу жил и сечению; обычные плоскогубцы не формируют контролируемое соединение. После прессования проверяют, что гильза не треснула, не перекосилась, а проводники не выскользнули.
Зону обжима закрывают изоляцией, рассчитанной на условия установки, либо используют гильзу с изолирующим корпусом. Слой изоленты поверх неправильно подобранной гильзы не делает её безопасной. Если необходимого пресса, матрицы или опыта нет, этот способ поручают электромонтажнику.
Сварку выполняют с подходящим оборудованием. Пайка не служит универсальной заменой клемме: ПУЭ не рекомендует её для силовых цепей. Конкретный монтаж сверяют с проектом и инструкциями к кабелю.
Проверка узла до закрытия коробки
После сборки сверяют группы со схемой и проверяют каждую жилу. Если нужно выяснить, как безопасно соединить провода в распределительной коробке с несколькими отходящими кабелями, сначала устанавливают назначение линий и допустимый ток зажима.
По схеме проверяют, как соединить провода в распределительной коробке: фазные, нейтральные и защитные жилы распределяют по назначенным группам. Цвет помогает ориентироваться, но не заменяет проверку назначения проводника.
Проверьте закрытие рычагов и затяжку винтов, отсутствие изоляции под контактом и выступающего металла. Провода не должны быть натянуты или прижаты крышкой; обрезки металла и свободные проволоки удаляют. Повреждённую или ранее перегревавшуюся клемму заменяют.
Уложите жилы без острых перегибов и давления на контакты. Соединения оставляют в предусмотренной коробке или изоляционном корпусе; крышка должна закрываться без усилия и оставаться доступной для обслуживания.
Включение линии и проверку работы прибора выполняют только после окончательной проверки схемы и закрытия коробки. Если автомат отключается, соединитель искрит, пахнет горелой изоляцией или быстро нагревается, линию снова отключают и вызывают электрика: повторное включение не является способом «проверить контакт».
