Как сделать ворота в гараж, чтобы створки не задевали пол и надёжно закрывали проём? Сначала выберите конструкцию по месту для открывания, затем измерьте проём, рассчитайте раму и крепления и только после этого переходите к сборке. Так вы поймёте, как своими руками сделать ворота в гараж, не подбирая металл и петли на глаз.
Конструкция ворот и свободное место
Если выясняете, как сделать ворота в гараж для существующего проёма, сначала выберите конструкцию по свободному месту. Распашным створкам нужна свободная дуга перед гаражом или внутри; откатному полотну — место вдоль стены под направляющую; подъёмной и секционной системам — направляющие и пространство под потолком. Ниже описана распашная схема: остальные механизмы монтируют по проекту выбранной системы.
Выбирая, как сделать распашные ворота в гараж, проверьте уклон площадки, расстояние до автомобиля и возможность открыть створки при снеге у въезда. Уточните, не заденет ли створка стену, водосточную трубу или припаркованную машину. Если открывание наружу перекроет тротуар или проезд, рассмотрите другое направление либо конструкцию.
Проверьте проём и опоры

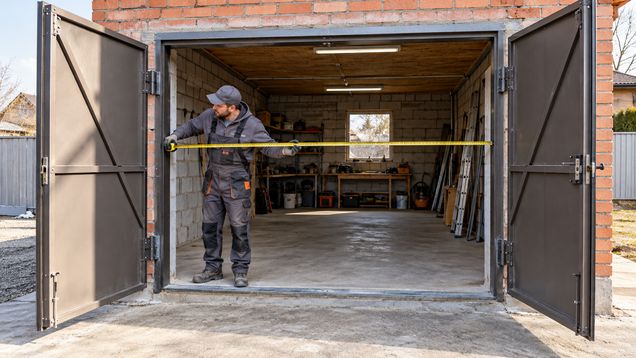

Измерьте ширину проёма сверху, посередине и у пола, а высоту — у обеих сторон. Запишите наименьшие значения, затем проверьте диагонали и вертикальность боковых поверхностей. Так станет видно, можно ли изготовить прямоугольные створки без выравнивания проёма или сначала нужно исправить кладку и стойки.
Отдельно отметьте уровень пола, порог, уклон площадки и участки, где может скапливаться вода или снег. Замерьте пространство, в котором будет проходить нижняя кромка створки, и расстояние до стоящей машины. Рабочий зазор зависит от конструкции пола, петель и крепежа, поэтому его задают в чертеже для конкретной модели, а не выбирают по универсальной цифре.
Если решаете, как сделать ворота в новый гараж, заранее согласуйте размеры проёма, стойки и крепления с проектом стены и перемычки. Тяжёлые створки нагружают петли и опоры, а декоративная облицовка может не удержать крепёж. Не ослабляйте несущую кладку ради пластины и проверьте основание. На чертеже отметьте размеры полотен, петли, запоры и проектные зазоры.
Каркас: расчёт массы и нагрузок
Когда решаете, как сделать ворота в гараж прочными, учитывайте не только ширину и высоту, но и массу обшивки, каркаса, замка и возможного утепления. Сплошной лист сильнее воспринимает ветровую нагрузку, чем лёгкая решётчатая обшивка. Вес и ветер действуют на петли, стойки и основание, поэтому профиль и крепления нельзя выбирать только по фотографии похожих ворот.
Подготовьте ведомость деталей: профили для наружной рамы и внутренних связей, материал обшивки, петли, опоры, замок, упоры, анкеры и антикоррозионную защиту. Для каждой позиции укажите количество и размер по чертежу. Перед покупкой проверьте, что петли рассчитаны на массу одной створки и подходят к материалу опоры, а замок можно установить без ослабления каркаса.
Диагональная связь, или раскос, соединяет противоположные углы рамы и помогает ей сохранять прямоугольную форму. Её положение выбирают с учётом направления нагрузки и точек опирания створки. Схему нельзя переносить с чужого проекта автоматически: при другой ширине и расположении петель меняются усилия и риск провисания. Если створки большие, обшивка тяжёлая, кладка повреждена или вы планируете автоматику, перед изготовлением покажите чертёж специалисту по металлоконструкциям.
Не закладывайте в расчёт будущий электропривод «на потом» без проверки совместимости. Мотор подбирают под реальный вес, длину створки, частоту работы и сопротивление ветру; неправильно выбранный привод не исправит слабую раму или опоры. Для ручных ворот сначала обеспечьте свободный ход и надёжную фиксацию в открытом и закрытом положении.
Сварка рамы на ровной площадке
Для сварной конструкции уложите профили на ровное негорючее основание и закрепите от смещения. Сначала соберите наружный прямоугольник временными прихватками, измерьте обе диагонали и проверьте углы. Пока рама не выровнена, не приваривайте внутренние связи и не закрывайте её листом металла.
После проверки геометрии установите поперечины и диагональные элементы по чертежу. Прихватите детали, ещё раз проверьте ширину, высоту и диагонали, затем сваривайте в порядке, который уменьшает перегрев и коробление профиля. Конкретную длину шва и сечение металла задают расчётом; универсальной схемы нет. До установки обшивки зачистите швы и обработайте металл от коррозии.
Сварочные работы выполняйте только при навыке обращения с аппаратом, в средствах защиты и вдали от горючих материалов. Уберите автомобиль и легковоспламеняющиеся предметы из зоны искр, обеспечьте вентиляцию и держите огнетушитель рядом. Если нет опыта сварки, закажите рамы по чертежу в мастерской, а на участке выполняйте только подготовительные и монтажные операции.
Крепление опор и навешивание створок
Способ крепления зависит от материала стены, состояния кладки, веса ворот и устройства основания. Для прочной бетонной или кирпичной опоры подбирают крепёж, рассчитанный на соответствующее основание; стойки в грунте требуют отдельного решения по фундаменту и устойчивости. Не заменяйте расчёт произвольной глубиной ямы или случайной толщиной анкера.
При навешивании тяжёлую створку удерживают временными подпорками и перемещают подходящим подъёмным оборудованием. Не пытайтесь удержать полотно руками, пока второй человек приваривает петли: внезапное смещение может прижать пальцы или опрокинуть раму. Точки сварки и расположение шарниров заранее отметьте на стойке и створке по чертежу.
После монтажа сначала проверьте каждую створку вручную, без замка и автоматики. Она должна двигаться без рывков и касания пола, а петли не должны закусывать. Затем установите упоры и центральный запор так, чтобы закрытые створки не расходились и не опирались всем весом на замок.
Обшивка и фурнитура
Обшивку крепите после контрольной примерки рамы. Листы раскраивайте по фактическому размеру и оставляйте возможность обработать срезы от коррозии. Крепёж распределяйте по периметру и внутренним связям с учётом материала обшивки; слишком редкое крепление может вызвать дребезг, а чрезмерное — деформировать тонкий лист.
Ручки, засовы и навесной или врезной замок размещайте так, чтобы ими можно было пользоваться с обеих сторон по назначению. Для двустворчатых ворот предусмотрите фиксацию пассивной створки и упор в закрытом положении. Если в гараже есть порог, проверьте, что нижний край не цепляет его при открывании на всём рабочем диапазоне.
Уплотнитель по периметру уменьшает попадание пыли и осадков, но не должен мешать закрыванию. Подберите профиль по ширине щели и температурным условиям, а затем проверьте, не приходится ли прижимать створку с чрезмерным усилием. Если стены проёма неровные, сначала решите, как выровнять примыкание, иначе уплотнитель будет пережат в одном месте и останется свободным в другом.
Автоматика и зоны защемления
Электропривод превращает обычную створку в движущуюся систему с зонами защемления у петель, между полотном и стойкой, а также у замыкающей кромки. При подборе автоматики нужно учитывать вес, скорость, ветровую нагрузку, прочность опор и способ обнаружения препятствия. Фотодатчик или встроенная остановка мотора сами по себе не делают любую установку безопасной.
Если ворота будут открываться автоматически, поручите подбор привода, защитных устройств, подключение и проверку специалисту. Система должна безопасно останавливаться при препятствии и не создавать новых зон защемления; после установки нужны настройка и проверка работы защитных функций. Не подключайте мотор к створке, которая вручную движется с усилием или перекошена.
До монтажа автоматики предусмотрите, как отключить привод при неисправности и кто имеет доступ к запуску. Если рядом бывают дети или пешеходы, оцените зоны защемления и защиту для людей, а не только проезд автомобиля.
Контроль хода и проверка зазоров
Чтобы понять, как сделать ворота в гараж надёжными, медленно проведите обе створки по полной дуге открывания и закрывания: они не должны задевать пол, стену, автомобиль или друг друга. Проверьте, что замок попадает в ответную часть без подъёма створки и не перетягивает петли.
Если вы хотите понять, как своими руками сделать ворота в гараж безопасными в эксплуатации, отдельно осмотрите зазоры у шарниров и между створкой и стойкой. Во время движения эти промежутки меняются и могут защемить пальцы; при необходимости добавьте предусмотренные конструкцией накладки или ограничители. Не проверяйте опасные щели пальцами, пока створка движется.
После первых циклов осмотрите крепёж, сварные швы и стойки: не появилось ли смещение, трещин или следов контакта с покрытием пола. Проверьте фиксаторы и замки при открытых и закрытых створках, а также после дождя или ветра. Если конструкция провисла, заедает или сама движется из открытого положения, прекратите пользоваться ею до выявления причины и ремонта.
