Ленте нужен источник постоянного напряжения, совпадающий с маркировкой, и соблюдение полярности. Чтобы решить, как подключить светодиодную ленту, подберите блок питания по нагрузке; RGB-модели подключают через совместимый контроллер. Схема контактов показывает, как правильно подключить светодиодную ленту, а проверку проводят до монтажа.
Сначала проверьте тип и напряжение ленты
Большинство гибких лент для подсветки мебели и ниш рассчитаны на постоянное напряжение, например 12 или 24 В. Значение напечатано на самой плате, катушке или упаковке. Выходное напряжение блока должно точно соответствовать этому значению: источник на 24 В нельзя подключать к ленте на 12 В, даже если штекеры подходят друг к другу.
На источнике питания различают вход и низковольтный выход V+ и V−. Ленту подключают только к выходу совместимого блока или комплектного драйвера, а не напрямую к бытовой сети. Не разбирайте сетевую часть устройства под напряжением.
Сверьте мощность на метр на упаковке ленты с выходной мощностью или током блока. При отсутствии данных найдите руководство именно к этой модели: похожий внешний вид не гарантирует одинаковую нагрузку.
Для одноцветного изделия обычно достаточно двух проводников. У ленты с изменяемой белизной обычно есть общий контакт и два канала тёплого и холодного света. У многих аналоговых RGB-моделей общий контакт — плюс, а остальные управляют красным, зелёным и синим каналами, но ориентироваться нужно на маркировку конкретного изделия. Цвет изоляции сам по себе распиновку не подтверждает.
У адресной модели обозначены питание, общий провод и линия данных; у некоторых есть тактовый контакт. Стрелка на плате показывает ход сигнала от контроллера. Сверьте распиновку и протокол с документацией изделия.
Рассчитайте мощность и ток
Умножьте мощность одного метра на длину используемого отрезка: это даст номинальную нагрузку ленты. Например, пять метров изделия с маркировкой 9,6 Вт/м потребляют 48 Вт. Блок подбирают с запасом, который рекомендует изготовитель; в примерах для лент часто закладывают около 20%, то есть для такой нагрузки нужен источник примерно от 58 Вт.
Проверьте также выходной ток. Его ориентировочно находят делением общей мощности на напряжение: 48 Вт при 12 В — это 4 А, а при 24 В — 2 А. Сравните расчёт с паспортным током блока и контроллера. Для контроллера проверяют как суммарную нагрузку, так и допустимый ток каждого цветового канала.
Запас по мощности не компенсирует неверное напряжение и не отменяет ограничение длины. Не превышайте номинальную нагрузку блока и ток контроллера; для расчёта используйте данные изготовителя, а не минимальный режим яркости.
Когда нужно понять, как подключить короткую светодиодную ленту, проверьте, что блок выдерживает всю её длину и мощность, а штатный разъём рассчитан на ширину платы. Короткий отрезок не отменяет полярность. Если после резки на конце остались контакты, соединитель должен касаться всех нужных площадок, а не только края защитного покрытия.
Выберите схему для одного или нескольких отрезков
Короткий отрезок обычно соединяют с блоком напрямую или через подходящий диммер. Провод от источника подключают к площадкам с теми же обозначениями полярности. Удлинитель выбирают с учётом длины трассы и тока: при тонком или слишком длинном проводе часть напряжения теряется на кабеле, из-за чего свет может стать слабее.
Как подключить светодиодную ленту из нескольких участков, зависит от допустимой длины питания. Обычно от блока прокладывают параллельные ветви, чтобы ток не проходил через дорожки первого отрезка. Соединять отрезки цепочкой можно только в пределах длины и нагрузки, указанных изготовителем.
Если производитель разрешает питание с двух сторон, подведите к дальнему концу отдельную пару проводов от того же блока и соблюдайте полярность. Нельзя соединять выходы двух независимых блоков питания параллельно, если такая работа прямо не предусмотрена их документацией. Для протяжённых линий полезно заранее начертить схему ветвей и подписать, какой предохранитель или выключатель относится к каждой.
Сечение провода подбирают по току, длине трассы и допустимой потере напряжения. Толстый или длинный кабель нельзя оценивать только по внешнему виду: при большой нагрузке используйте расчёт изготовителя или обратитесь к электрику.
Соедините контакты без ошибки полярности
Отключите блок от сети и убедитесь, что выход обесточен. Отмерьте нужную длину и режьте только по обозначенной линии: рядом с ней находятся контактные площадки. Разрез между такими отметками может разорвать дорожку, после чего крайний сегмент не будет работать.

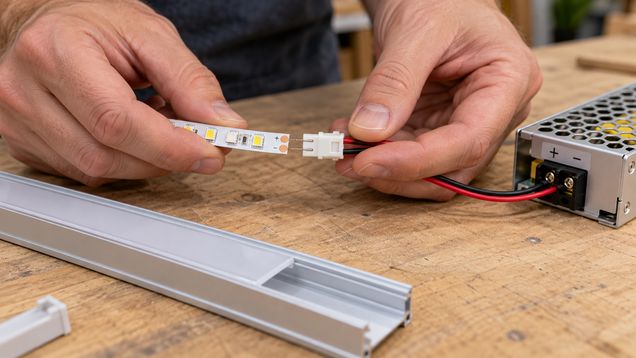

Соединитель подбирают по ширине ленты, числу контактов и защитному покрытию. Вставьте плату до упора, расположив медные площадки под контактами зажима, и закройте фиксатор. Для силиконового слоя нужен коннектор соответствующей конструкции.
Проверьте, что каждый контакт попал на площадку, а провод зажат, а не держится на изоляции. Не оставляйте оголённую медь у металлического профиля; сомнительный стык осмотрите до включения.
Пайка удобна в тесном месте или при нестандартном угле, если коннектор не удерживается. Работайте при отключённом питании и не перегревайте гибкую плату. Соблюдайте пределы температуры и времени из руководства модели; без опыта используйте подходящий соединитель.
Изолируйте оголённые места, исключите натяжение кабеля и проверьте, нет ли перемычки между контактами. На металлическом основании площадки не должны касаться профиля. Во влажной зоне нужна предусмотренная для неё герметизация, а не только термоусадка.
Подключите диммер или контроллер
Как подключить светодиодную ленту к одноцветному диммеру, подсказывает маркировка IN и OUT: устройство ставят между блоком и лентой. Напряжение должно совпадать, а допустимый ток диммера — покрывать нагрузку. Не меняйте местами вход и выход только потому, что разъёмы подходят.
У аналоговой RGB-ленты общий плюс соединяют с плюсом контроллера, а каналы R, G и B — с одноимёнными клеммами. Для RGBW предусмотрен ещё канал белого света. Если цвета отображаются неверно или один канал не включается, проверьте порядок проводников и схему именно этой модели, затем испытайте соединение коротким участком.
Разобраться, как подключить адресную светодиодную ленту, помогает маркировка DI, DO и стрелок на плате: выход данных контроллера соединяют с входом первого сегмента, а направление сигнала соблюдают по стрелке. Питание и общий провод должны подходить и ленте, и контроллеру. Некоторые наборы требуют отдельной настройки типа микросхемы и порядка цветов в программе.
Не подавайте питание на ленту через контроллер, рассчитанный на меньший ток. При большой суммарной нагрузке контроллер может управлять сигналом, а питание к сегментам подводят отдельными ветвями согласно схеме изготовителя. Все точки питания соединяют с общим минусом, если этого требует выбранная система; самовольно объединять разные выходы контроллеров нельзя.
Проверьте работу до окончательного монтажа
Перед приклеиванием положите ленту на сухую непроводящую поверхность, подключите низковольтную цепь и включите блок. Проверьте равномерность свечения по длине, работу каждого цвета и реакцию диммера на регулировку. Не держите включённой ленту, если соединитель нагревается, видны искры или появляется запах перегретой изоляции.
Если света нет, отключите питание и последовательно проверьте розетку или выключатель, выходное напряжение блока, полярность и плотность контакта в коннекторе. Не измеряйте открытые сетевые клеммы, если у вас нет соответствующей квалификации. Сначала проверяют безопасную низковольтную часть, а неисправность сетевого блока передают специалисту.
Если начало светит ярче конца, возможна просадка напряжения на самой ленте или на длинном питающем проводе. Сверьте фактическую длину с паспортным пределом подачи питания и предусмотрите параллельную подводку, если это допускает изготовитель. Мигание может быть связано с перегрузкой блока, слабым контактом, несовместимым диммером или настройкой контроллера; меняйте только один проверяемый узел за раз.
Перед приклеиванием очистите основание и проверьте его ровность. Соблюдайте требования к отводу тепла: мощной ленте может понадобиться профиль или другое теплопроводящее основание. Не закрывайте светодиоды материалом, который препятствует охлаждению.
Для ванной, кухни или улицы проверьте степень защиты самой ленты, блока, коннекторов и торцевых соединений. Влагозащищённый отрезок не делает герметичным обычный соединитель. Подберите корпус и способ уплотнения для реальных условий, а место блока питания оставьте доступным для осмотра и замены.
Перед укладкой на сухой непроводящей поверхности проверьте каждый канал, равномерность свечения и все точки соединения. Понять, как правильно подключить светодиодную ленту после сборки, помогает осмотр контактов и сверка напряжения с маркировкой.
Как подключить светодиодную ленту в готовой нише, определяют по разрешённой длине питания, отводу тепла и доступу к блоку для обслуживания.
