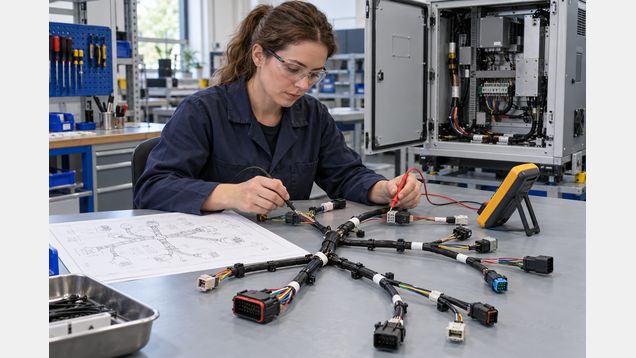

Жгут проводов соединяет узлы оборудования через отдельные кабельные ветви и разъёмы, поэтому его собирают по схеме конкретной машины или объекта. При выборе подрядчика для изготовления жгута проводов согласуй типы проводов и разъёмов, распиновку, длины ветвей, условия среды и испытания. До серии проверь образец и документацию.
Определи назначение и условия работы
Жгут проводов связывает датчики, исполнительные устройства, панели управления и другие узлы по заданной электрической схеме. Перед заказом выясни, для какого оборудования он нужен, сколько разъёмов и ответвлений предусмотрено и где проходит маршрут. Одна внешне похожая сборка не обязательно подходит к другой модели.
Зафиксируй, что жгут должен передавать: питание, сигналы управления, данные или несколько типов цепей. Параметры напряжения, нагрузки и защитных функций бери из документации оборудования; их нельзя выбирать по внешнему виду провода или совету поставщика без согласования с проектировщиком.
Опиши среду эксплуатации: температура, влажность, пыль, масла, вибрация, движение оборудования и близость горячих или острых частей. Уточни, будут ли кабели находиться внутри корпуса, в шкафу, на открытом участке или в подвижном механизме. От условий зависят оболочка, фиксация, длина ветвей и тип разъёмов.
Подготовь точную схему для сборки
Передай изготовителю утверждённую электрическую схему и таблицу соединений с номером версии и датой. Для каждой жилы укажи исходную и конечную точку, контакт разъёма, цветовую маркировку и требуемое обозначение. Если проект включает резервные контакты, отдельно отметь, должны ли они быть подключены или оставаться свободными.
Для жгута проводов в техническом задании зафиксируй тип кабеля, сечение проводника, материал изоляции, число жил, длину каждой ветви, допуски измерения и вид защиты. Эти характеристики должны исходить из схемы и условий работы оборудования. Замена кабеля, контакта или оболочки требует согласования с ответственным разработчиком.
Укажи точные модели разъёмов, контактов, уплотнений, гофры, оплётки, термоусадки и крепёжных элементов, если они заданы проектом. Сверь ключи разъёмов, защёлки и расположение контактов, чтобы соединитель нельзя было установить в неверном положении. При наличии нескольких вариантов приложи изображения или чертёж с размерами.
Продумай маршрут монтажа: где закрепляются ветви, сколько нужно запаса длины, какие изгибы допустимы и какие зоны следует обходить. Отметь точки крепления, вводы через корпус и места, где провод может тереться или зажиматься. Не придумывай универсальные радиусы изгиба или допуски — используй требования изготовителей кабеля и оборудования.
Выбери подрядчика по процессу, а не только по цене
Попроси показать примеры сборок для похожего оборудования и объяснить, как производство проверяет соответствие схеме. Уточни, кто выполняет зачистку, обжим, установку уплотнений и маркировку, какие инструменты используются и как поддерживается их исправность. При работе с критичными цепями заранее согласуй квалификацию исполнителей и методы контроля.
Проверь, может ли поставщик обеспечить прослеживаемость компонентов: указать тип провода, производителя разъёмов, номер партии и заменённые позиции. Спроси, где фиксируют изменения схемы и кто разрешает их вносить. Если производство привлекает субподрядчика, выясни, кто отвечает за итоговую сборку и документы проверки.
Запроси коммерческое предложение по одной и той же комплектации: количество сборок, длины, разъёмы, оболочка, маркировка, проверка и доставка. Отдельно уточни стоимость опытного образца, минимальную партию и срок изготовления. Сравнивай не только цену, но и способ контроля, сроки и условия замены несоответствующего изделия.
Утверди образец и порядок изменений
Жгут проводов заказывай серией после проверки первого образца по схеме и чертежу. Сверь длины ветвей, расположение ответвлений, маркировку, форму защитной оболочки и посадку разъёмов на ответные части оборудования. Примерку и электрические проверки поручай специалисту, который знает безопасную процедуру для этого изделия.
К жгуту проводов приложи ведомость комплектации: перечень проводов, контактов, корпусов разъёмов и защитных деталей с их обозначениями. Зафиксируй, как подрядчик сообщает об отсутствии компонента и кто утверждает эквивалентную замену. Не допускай незаписанных изменений в распиновке, цветах и длинах.
В заказе укажи номер чертежа и редакцию схемы, требования к маркировке, упаковке, количеству и сроку. Опиши, какие протоколы испытаний передаются вместе с партией и какие дефекты считаются основанием для переделки. Если конструкция меняется, обнови спецификацию и убедись, что старые документы больше не используются в производстве.
Проверь готовую сборку
Сначала осмотри оболочку, изоляцию, места зачистки, обжимы, фиксаторы, уплотнения и корпус разъёмов. Не принимай изделие с порезами, пережатой изоляцией, оголённой жилой, трещинами корпуса, вырванным контактом или плохо закреплённой ветвью. Сравни расположение элементов с утверждённым образцом.
Попроси подтвердить, что каждый контакт установлен в предназначенную ячейку и соответствует таблице соединений. Проверка электрической целостности сама по себе не подтверждает правильную распиновку, изоляцию или работу всех функций. Точный набор испытаний, пределы и оборудование для них должен определить разработчик или производитель системы.
Для партии согласуй протокол с номером изделия или партии, перечнем проверенных соединений и результатами тестов. Если отдельные жгуты имеют разные варианты или длины, проверяй их по отдельным строкам спецификации. Не используй сомнительную сборку до выяснения причины расхождения.
При обнаружении ошибки отдели такие изделия, запиши обозначения, позиции и характер дефекта, приложи фото и сообщи подрядчику. Зафиксируй, кто и как исправляет сборку и как проводится повторная проверка. Не разрешай менять назначение проводов на месте без обновлённой схемы и письменного согласования.
Учитывай среду и защиту соединений
Проверь, что длина позволяет уложить ветви без натяжения, защемления и контакта с подвижными деталями. На объекте соблюдай согласованный маршрут, крепления и защиту от истирания. Если после монтажа изменилось расположение оборудования, сначала попроси проектировщика проверить трассу и необходимость новой сборки.
Если для корпуса или соединителя указана степень защиты IP, выясни, к какой именно детали относится маркировка и при каких условиях она действует. Код IP описывает защиту оболочки оборудования от проникновения твёрдых предметов и воды; он не означает автоматически, что весь жгут защищён в любой среде. Проверь также уплотнения, вводы и соединённое состояние разъёма.
Осмотр перед подключением и тестирование электрического оборудования поручай квалифицированному специалисту по утверждённой процедуре. При повреждении изоляции, корпуса или контактов компонент не используют до ремонта и повторной проверки. Не проводи измерения на цепях под напряжением без допуска и предусмотренных мер безопасности.
Сохрани данные для обслуживания
Жгут проводов после сборки промаркируй по утверждённой схеме так, чтобы специалист мог связать его с моделью оборудования, партией и редакцией чертежа. Убедись, что маркировка выдерживает предусмотренную среду и не закрывает защёлки, контактные зоны или предупреждения производителя.
В жгуте проводов для каждой ветви сохрани понятные обозначения концов, номера разъёмов и контактов. Передай вместе с партией актуальную схему, таблицу соединений, ведомость компонентов, протоколы проверки и сведения о согласованных заменах. Храни эти документы с паспортом оборудования, чтобы при ремонте не восстанавливать распиновку по догадке.
При повторном заказе сверь версию оборудования, схему, длины, расположение разъёмов и условия среды. Даже одинаковое название машины не гарантирует, что новая модификация использует прежнюю распиновку или длины ветвей. Подтверди спецификацию до запуска следующей партии.
