Огнестойкость конструкций показывает, как долго элемент сохраняет требуемую несущую или ограждающую функцию при стандартизированном воздействии огня. Перед оценкой огнестойкости конструкций уточни тип элемента, рынок применения, критерии проекта и состав образца, чтобы лаборатория проверила именно нужную сборку.
Что означает показатель огнестойкости
Огнестойкость конструкций определяют не по внешнему виду материала, а по работе элемента или полной сборки при заданных условиях нагрева. Стена, перекрытие, колонна, дверь и защитное покрытие выполняют разные функции и испытываются по соответствующим методам. Результат одного вида элемента нельзя без обоснования переносить на другую конструкцию.
Предел огнестойкости конструкций устанавливают по критериям, которые применимы к изделию. Буква R обозначает сохранение несущей способности, E — целостности, I — теплоизолирующей способности; в обозначении могут сочетаться несколько критериев и длительность их сохранения. Для отдельного элемента набор критериев зависит от назначения и требований проекта.
Испытание проводят в условиях стандартного температурного воздействия по установленной методике. Оно даёт результат для образца с конкретными размерами, материалами, соединениями, опорами и способом монтажа, а не универсальную оценку здания при любом возможном пожаре. Поэтому параметры образца и протокол испытаний важны не меньше итогового обозначения класса.
В Украине с 1 ноября 2023 года действует ДСТУ EN 13501-2:2023 о классификации строительных изделий и конструкций по результатам испытаний на огнестойкость, кроме компонентов вентиляционных систем. Для российской практики Росстандарт отмечает действующими ГОСТ 30247.0-94 с общими требованиями к испытаниям и ГОСТ 30247.1-94 для несущих и ограждающих конструкций. Применимый документ выбирают по стране, продукту и цели оценки.
Когда нужна лабораторная проверка
Испытание может потребоваться для подтверждения характеристик нового изделия, защитной облицовки или узла, на который ссылается проект либо процедура оценки соответствия. Сначала выясни, допустима ли расчётная оценка для данного случая или правило требует именно лабораторного испытания. Не заказывай дорогостоящий тест, пока проектировщик, заказчик или орган оценки не подтвердили критерии и применимый метод.
Для серийного продукта важно установить, что лабораторный образец отражает товар, который будет поставляться: одинаковы ли состав, толщина, крепления, швы и защитное покрытие. Если испытывают типовую конструкцию, заранее уточни, какие варианты применения охватывает отчёт и чем обоснован перенос результатов на другие размеры. Результат не распространяется автоматически на сборку с изменёнными компонентами.
Испытание установленной в здании конструкции и испытание лабораторного образца решают разные задачи. Для существующего объекта может понадобиться обследование, проверка документов на материалы и инженерное заключение о фактическом состоянии. Испытание небольшого фрагмента стены не подтверждает автоматически несущую способность всего здания или соответствие его планировки проекту.
Как выбрать лабораторию
Огнестойкость конструкций проверяют в лаборатории, у которой есть оборудование и подтверждённая компетентность для конкретного вида элемента и метода. Проверь область аккредитации в официальном реестре, если она нужна для цели испытания, и сравни её с обозначением метода в предложении. Наличие общей аккредитации или крупной печи само по себе не доказывает, что лаборатория вправе выдать нужный результат.

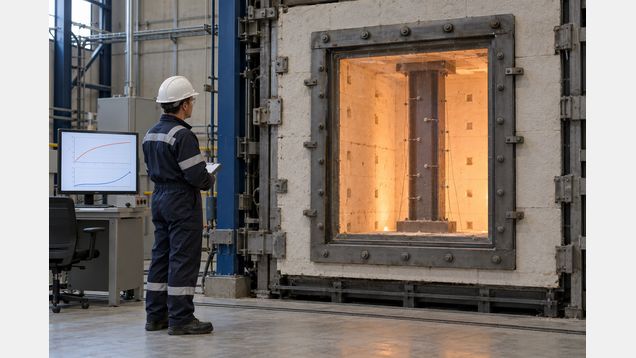

Запроси информацию о габаритах печи, доступной нагрузке, ориентации образца и подключении измерительных датчиков. Для колонны, стены, перекрытия и локальной огнезащиты нужны разные стенды и режимы нагружения. Попроси лабораторию письменно подтвердить, что она способна испытать конструкцию именно в той конфигурации, которую требует проект.
Согласуй полный план работ: проверку исходной документации, изготовление и монтаж образца, контроль состава, само испытание, обработку измерений и выпуск протокола. Уточни, будет ли испытание с нагрузкой, кто отвечает за образец, какие данные сохраняют и входит ли в цену классификация по результату. Если классификацию выдаёт другой орган или специалист, укажи это в договоре отдельно.
Попроси обезличенные примеры протоколов по сходным элементам и объяснение, как в них указаны условия испытания, критерии отказа и пределы применения результата. Обсуди присутствие заказчика или независимого эксперта, фото- и видеозапись, порядок отбора образца и действия при досрочном прекращении испытания. Подрядчик должен заранее сообщить, какие ситуации могут сделать тест недействительным или потребовать повторной сборки.
Как подготовить образец
До изготовления передай лаборатории проект, чертежи, спецификацию материалов, схему соединений и требования к результату. Зафиксируй размеры, толщины, марку материалов, тип крепежа, швы, стыки, герметики, защитные составы и шаг их нанесения. Даже небольшое изменение компонента может влиять на нагрев, деформацию и герметичность испытанного узла.
Монтаж образца выполняют по тому же принципу, который планируют использовать в здании или серийном изделии. Запиши ориентацию, опорные условия, точки крепления, подготовку поверхности и выдержку покрытия до испытания. Если монтаж делает подрядчик, заказчику нужно принять его до закрытия скрытых соединений и сохранить фотографии сборки.
Когда оценивают существующее решение, заранее установи, какой именно результат нужен: предел для элемента, сравнительное исследование, проверка покрытия или расследование повреждения. Не подменяй испытанием комплексную экспертизу, если вопрос относится к проекту здания, нагрузкам, пожарному риску или эксплуатационному состоянию. Эти задачи требуют отдельного объёма обследования и выводов.
Все изменения образца согласуй письменно до испытания. Если лаборатория предлагает заменить крепёж или материал из-за доступности, попроси оценить влияние на применимость результата и обновить задание. Нельзя считать тест репрезентативным, если фактическая сборка отличается от заранее заявленной без зафиксированного обоснования.
Как читать протокол и классификацию
В протоколе проверь идентификацию образца, изготовителя, дату, метод, направление воздействия, начальную нагрузку, материалы и схему установки. Найди показания датчиков, последовательность событий, момент достижения критериев и причину завершения теста. Итоговый вывод должен однозначно указывать, для какой конструкции получены результаты.
Сверь обозначение результата с требованием проекта. Например, если проекту нужны одновременно несущая способность, целостность и теплоизоляция, запись только одного критерия не подтверждает все три функции. Длительность испытания также не равна автоматическому допуску изделия к любой стене или зданию: важны условия применения и правила классификации.
Проверь область прямого или расширенного применения результатов, если её указывают. Лаборатория должна сослаться на методику, которая разрешает такую оценку, и объяснить, какие изменения охвачены: размеры, опоры, швы или материалы. Устное заверение, что «аналогичная конструкция тоже подойдёт», не является документированным основанием.
Результаты испытания и документы на продукт должны описывать одно и то же исполнение. Сравни обозначение модели, состав, чертежи, производственный контроль и маркировку. Если испытанный образец не совпадает с серийной продукцией, попроси определить, требуется ли новое испытание или допустима иная предусмотренная оценка.
Приёмка работ и дальнейшее применение
Результаты оценки огнестойкости конструкций принимай вместе с протоколом и перечнем условий, при которых они применимы. Получи исходные данные и чертежи образца, подтверждение методов измерения, фотографии установки и классификацию, если она входила в заказ. Уточни, как использовать результат в проекте и какие документы должен оформить производитель или проектировщик.
Огнестойкость конструкций считается подтверждённой только в границах применимого метода, испытанной конфигурации и выданного документа. При изменении материала, толщины, крепежа, шва, защитного слоя или опорных условий проверь, можно ли использовать прежний результат. Если область применения не подтверждена, согласуй дополнительную оценку с лабораторией и специалистом по проекту.
В договоре закрепи метод и критерии, конструкцию образца, ответственность за его изготовление, сроки выдачи протокола и порядок работы с несоответствием. Приёмка работ по оценке огнестойкости конструкций завершается после передачи документов и проверки, что выводы отвечают заданию. Сохрани редакцию протокола и связь с партией или объектом, где будет использовано решение.
