Разработка плана эвакуации помогает посетителям и персоналу быстро понять, где они находятся и каким безопасным маршрутом покинуть здание. Перед разработкой плана эвакуации уточни страну, назначение объекта, фактическую планировку, число людей и требования к доступности выходов, затем проверь схему обходом по маршруту.
Когда требуется схема и что она показывает
Разработка плана эвакуации превращает планировку этажа в наглядную схему для людей, которые могут не знать здание. На ней показывают положение зрителя, направления движения к выходам, лестницы и нужные средства пожарной защиты в соответствии с применимыми правилами. Такая схема помогает ориентироваться, но не заменяет свободные проходы, исправные выходы, сигнализацию или подготовку персонала.
При разработке плана эвакуации сначала различают настенную схему для посетителей и рабочие документы, по которым проектируют системы защиты или организуют действия персонала. Это разные задачи и состав материалов. Заказчику нужно указать, что именно требуется: отдельные планы этажей, инструкции для работников, расчёт или комплексная проверка пожарной безопасности.
Требования зависят от страны и объекта. В России Правила противопожарного режима требуют организовать такие планы для зданий и сооружений, где одновременно могут находиться 50 и более человек, а также для этажей с 10 и более постоянными рабочими местами; жилые дома исключены из первого условия. Руководитель организации организует подготовку и размещение схем на видных местах.
Правила пожарной безопасности Украины (приказ МВД № 1417, редакция от 27.02.2026) предусматривают схемы для нежилых зданий с постоянным или временным пребыванием 100 и более человек либо отдельным помещением на 50 и более; при двух и более этажах учитывается одновременное пребывание более 25 человек на этаже, при одном этаже — более 50. Схема должна учитывать потребности людей с инвалидностью и других маломобильных посетителей. Перед заказом сверяй сферу действия с текущей редакцией правил.
Международный стандарт ISO 23601:2020 описывает принципы проектирования отображаемых планов эвакуации для общественных мест и рабочих зон; в марте 2026 года ISO подтвердил его действие. Он не заменяет местные нормы и не устанавливает требования для детальных технических чертежей специалистов. Используй его как ориентир только там, где это допускают договор и применимое регулирование.
Какие данные нужны для обследования
Передай актуальный поэтажный план с назначением помещений, лестницами, коридорами, дверями и выходами. Укажи, где расположены пожарные шкафы, огнетушители, кнопки тревоги и средства связи, если их требуется отобразить. Если исходного чертежа нет или здание меняли, попроси исполнителя измерить объект и зафиксировать фактические маршруты.
На объекте проверяют, куда открываются двери, не перекрыты ли проходы, совпадают ли обозначенные выходы с доступными на практике и можно ли пройти весь маршрут без ключа или помощи сотрудника. Отдельно уточни, какие двери запираются в рабочее и ночное время. Схема не должна направлять людей к закрытому выходу или через помещение, которое во время тревоги недоступно.
Сообщи максимальное число людей по помещениям и этажам, график присутствия, режим доступа, особенности посетителей и доступные варианты помощи. Для гостиницы, школы, больницы или торговой площадки важны разные сценарии использования, поэтому одного типового плана для любого этажа может быть недостаточно. Данные о маломобильных людях передавай так, чтобы разработчик мог учесть потребности без раскрытия лишней персональной информации.
Подготовь перечень изменений после последней версии: перегородки, новые двери, ремонт, перенос оборудования, смена назначения комнат или установка систем защиты. Старый чертёж можно использовать как исходник, но не как доказательство, что планировка осталась прежней. Все расхождения отметь до начала графической работы.
Как выбрать исполнителя
Разработка плана эвакуации требует не только навыка рисовать схемы, но и знания пожарной безопасности, планировки зданий и правил обозначений. Проверь опыт по типу объекта, выясни, кто будет обследовать помещения и кто проверит соответствие схеме фактических маршрутов. Для сложного здания важны специалисты, способные выявить несоответствие между планом и реальным выходом, а не только подготовить файл для печати.
До договора согласуй объём обследования, число этажей и версий, состав условных обозначений, формат выдачи, место установки и порядок правок. Заказать разработку плана эвакуации можно вместе с обновлением нескольких схем, но каждый лист должен соответствовать конкретному этажу и точке размещения. Попроси включить повторный выезд, если при первой проверке обнаружат закрытый или перестроенный проход.
Запроси пример схемы для похожего объекта и попроси объяснить, как автор определяет точку «вы находитесь здесь», направление к ближайшему доступному выходу и размещение средств защиты. Сверь, что текстовые подписи читаются, символы объяснены, а маршруты не пересекают стены, запертые двери и опасные зоны. Если исполнитель предлагает только шаблон и просит заказчика самому подтвердить все маршруты, уточни, за что именно отвечает услуга.
Уточни квалификацию и обязательные разрешения только в рамках применимых правил. Не каждый специалист по графическому оформлению вправе выполнять расчёт риска или обследование инженерных систем, но и не всякая печать схемы требует лицензии. Исполнитель должен разграничить свою работу, проектную документацию и ответственность руководителя объекта.
Как проверить содержание схемы
Сверь заголовок, номер этажа, назначение помещений и точку обзора с местом, где план будет вывешен. Маршрут на листе должен совпадать с направлением движения от этой точки, а не выглядеть зеркальным отображением этажа. Проверь лестницы, тамбуры, выходы наружу и переходы между пожарными отсеками по фактической планировке.
Убедись, что на схеме различимы основные и альтернативные направления выхода, если они предусмотрены для данной точки. В легенде должны объясняться используемые символы, а обозначения средств пожарной защиты должны совпадать с их фактическим расположением. Не перегружай план лишними техническими подробностями, которые мешают быстро увидеть маршрут.
Маршрут должен вести к существующему безопасному выходу и не проходить через склад, техническое помещение или участок с ограниченным доступом, если люди не смогут пройти там при тревоге. Если у этажа нет требуемого выхода или дверь заперта, исправление рисунка не решает проблему. Зафиксируй препятствие и передай его ответственному за объект до утверждения схемы.
Проверь, что размер и контраст символов позволяют читать схему с расстояния, а текст не закрыт рамкой, мебелью или дверным полотном. Конкретный формат, цветовую систему, материал и место размещения выбирают по действующим местным требованиям и назначению помещения. Если используется фотолюминесцентная основа, уточни условия её применения и подтверждающие документы.
Учёт доступности и действия персонала
Если объект посещают люди с нарушениями зрения, слуха или мобильности, одной стандартной стрелки может быть недостаточно. Согласуй, какие маршруты доступны без лестницы, где находится безопасная зона и кто оказывает помощь, если такие решения предусмотрены нормами и проектом здания. Не обещай на схеме путь, которым посетитель физически не сможет воспользоваться.
Для объекта с массовым пребыванием схема должна сочетаться с понятной инструкцией для работников: кто проверяет помещения, помогает посетителям, вызывает экстренные службы и передаёт информацию прибывшим подразделениям. Планы не заменяют обучение и практические тренировки. Руководитель организует подготовку персонала и поддерживает маршруты свободными.

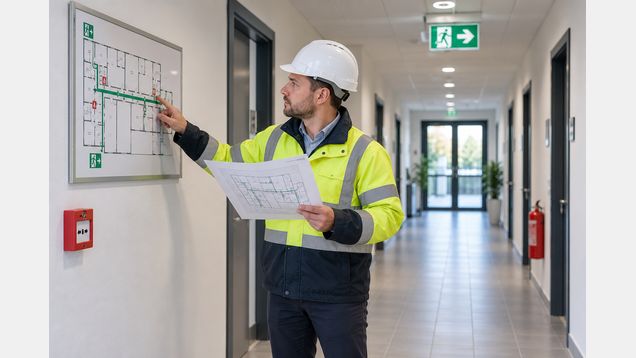

После печати проверь каждый экземпляр на стене: точка обзора, ориентация, читаемость, освещение и отсутствие закрывающих предметов должны соответствовать месту. Сделай контрольный проход по нарисованному маршруту и сравни каждый поворот и выход с листом. Если схему разместили в другой точке или изменили помещение, проверь направление заново.
Приёмка и обновление
Разработка плана эвакуации считается завершённой после обследования, проверки всех маршрутов и передачи схем для каждого согласованного места размещения. Получи редактируемый файл, печатную версию, легенду и список помещений или точек, к которым относится каждый лист. Зафиксируй дату проверки и лицо, согласовавшее фактическую планировку.
Приёмка разработки плана эвакуации должна включать сравнение схемы с помещением, а не только проверку орфографии и внешнего вида. Исправь несоответствия по адресам, выходам, оборудованию, подписи этажей и ориентации зрителя до печати. После размещения сохрани фото каждой точки и номер версии рядом с журналом изменений объекта.
План пересматривают после перепланировки, ремонта, установки перегородок, изменения выходов или назначения помещений, а также при обновлении применимых требований. В договоре определи, кто сообщает об изменениях и как быстро исполнитель выпускает новую редакцию. Устаревшие листы сними, чтобы персонал и посетители не ориентировались по неверной схеме.
