Экструзия подходит для труб, листов и профилей с постоянным сечением. При заказе экструзии согласуйте точную марку полимера, чертеж сечения, охлаждение и показатели приемки; изготовитель должен представить пробный образец, проверенный на соответствие чертежу и условиям сборки и эксплуатации.
Определите изделие и условия его работы
Сначала укажите, какую функцию выполняет профиль: закрывает стык, служит уплотнителем, направляет поток или образует часть корпуса. Запишите, с какими деталями он соединяется, какие нагрузки и температуры испытывает и будет ли контактировать с водой, маслами, чистящими средствами или солнечным светом. Эти сведения помогают выбрать материал и не завышать требования к каждой поверхности.
Экструзия — непрерывный способ формования изделий с постоянным поперечным сечением. Размягченный полимер проходит через формующую оснастку, затем изделие охлаждают и вытягивают на линии. Так выпускают длинные профили, трубы, листы и другие изделия, которые позднее нарезают на заданную длину.
Уточните, нужна ли стандартная форма из каталога или изготовление по индивидуальному чертежу. Для готового профиля запросите артикул, материал, допуски и образец. Для новой детали заранее согласуйте проектирование сечения, опытный запуск, стоимость оснастки и условия, при которых запускают серийную партию.
Подготовьте рабочий чертеж сечения
На чертеже покажите поперечное сечение, общую ширину и высоту, толщину стенок, радиусы, полости и размеры сопряжения. Отметьте критические размеры — те, от которых зависит посадка, герметичность или работа механизма. Для длинного профиля отдельно задайте требуемую длину отрезка и допустимое отклонение после резки.
Толщину стенок по возможности делайте равномерной и избегайте резких переходов без функциональной причины. Разная толщина может менять течение расплава и скорость охлаждения, что затрудняет удержание формы. Если конструкция требует массивной зоны или сложной полости, попросите производителя оценить ее до заказа инструмента.
Укажите радиусы, поверхность и видимые следы технологического процесса: допустимы ли линии от стыка оснастки, матовость, блеск, продольные полосы или следы калибратора. Без такого описания заказчик и завод могут по-разному понимать, что значит «гладкая поверхность» или «без дефектов».
Передайте чертеж в редактируемом формате и укажите номер версии с датой. Если профиль собирается с ответной деталью, приложите ее модель или размеры соединения. Изменения в чертеже оформляйте новой версией, чтобы при настройке линии и при приемке партия не сравнивалась с устаревшими данными.
Согласуйте материал и состав линии
Марку полимера выбирают с учетом температуры, нагрузок, гибкости, стойкости к среде и внешнего вида. Запросите точное обозначение материала, производителя и документ с характеристиками. Если изделию требуются специальные свойства, например устойчивость к ультрафиолету или контакт с пищей, укажите их заранее и запросите документы или испытания для конкретной марки.
Для экструзии важны текучесть расплава, охлаждение и геометрия сечения. Один и тот же номинальный размер может по-разному удерживаться на материалах с отличающимися свойствами, поэтому не выбирайте сырье только по общему названию «ПВХ» или «полиэтилен». Уточните, допускается ли замена марки или поставщика гранул и кто должен согласовать такую замену.
Линия обычно включает экструдер, который подает и размягчает материал, формующую головку с фильерой, калибратор, охлаждение, тяговое устройство и резку. Калибратор поддерживает заданное сечение по мере охлаждения, а скорость вытяжки и режим линии влияют на итоговые размеры. Попросите производителя объяснить, как оборудование подходит именно для вашего профиля.
Для цветного изделия согласуйте образец оттенка и способ оценки партии при выбранном освещении. Для коэкструзии — совместного формирования нескольких слоев или материалов — отдельно зафиксируйте толщину и назначение каждого слоя. Не принимайте визуальное совпадение за подтверждение того, что материал и его эксплуатационные свойства также совпадают.
Проверьте оснастку и опытный запуск
Формующая головка, или фильера, задает исходное сечение расплава. Спросите, какие изменения конструкции нужны для равномерного выхода материала и снижения риска деформации после охлаждения. Оснастка не всегда копирует конечные размеры детали один к одному: производитель должен показать, как учтены свойства полимера и последующая калибровка.
До изготовления инструмента обсудите калибратор и охлаждение. Для полого профиля уточните, как формируются внутренние каналы и каким образом сохраняются размеры после выхода из головки. Если производитель предлагает изменить стенку, ребро или радиус, попросите отметить правку на чертеже и подтвердить, что она не мешает сборке.
В смете разделите проектирование, изготовление фильеры и калибратора, наладку, пробный выпуск и обслуживание. Укажите, кому принадлежит оснастка, где она будет храниться, кто оплачивает ремонт и доработки и можно ли передать ее другому изготовителю. Уточните предполагаемый ресурс и условия обслуживания по оценке самого производителя, не полагаясь на устную гарантию.
Закажите пробный отрезок профиля на согласованном материале и оборудовании. Проверьте сечение, размер после охлаждения, прямолинейность, поверхность и совместимость с ответными деталями. До серийного выпуска письменно утвердите образец и версию чертежа, по которым будет проходить дальнейшая приемка.
Сравните предложения по полной стоимости
Сравнивайте предложения по одному и тому же сечению, материалу, цвету, длине отрезка, объему и критериям контроля. Отдельно проверьте стоимость оснастки и цену изделия, минимальный заказ, цену пробной партии, упаковку, доставку и хранение инструмента. Если одна смета не включает настройку или контроль, ее нельзя напрямую сопоставлять с полным предложением.
Экструзия подходит для непрерывного профиля с постоянным поперечным сечением. Если изделие меняет форму вдоль длины, попросите показать технологическое решение или предложить соединение отдельных частей; одна линия не делает разные геометрии взаимозаменяемыми.
Уточните, кто закупает сырье и как подтверждается его марка, кто хранит оснастку и как оформляются изменения. Если часть операций передают субподрядчику, назовите ответственного за свойства материала, точность профиля и исправление несоответствий. Попросите образцы изделий сопоставимого сечения, но оценивайте их только по тем свойствам, которые важны для вашего заказа.
В договоре закрепите чертеж, материал, цвет, длину резки, допуски, согласованный образец и порядок внесения правок. Стороны должны заранее определить, что происходит, если пробная партия не проходит контроль: кто корректирует настройки, оплачивает повторный запуск и согласует новый образец.
Установите правила приемки серии
Допуск — допустимое отклонение от указанного размера. Для изделий из пластика нельзя автоматически переносить допуски с металлической детали: результат зависит от материала, профиля, охлаждения, оснастки и настройки линии. Просите производителя назвать достижимые значения по каждому критическому размеру и зафиксировать их до запуска.

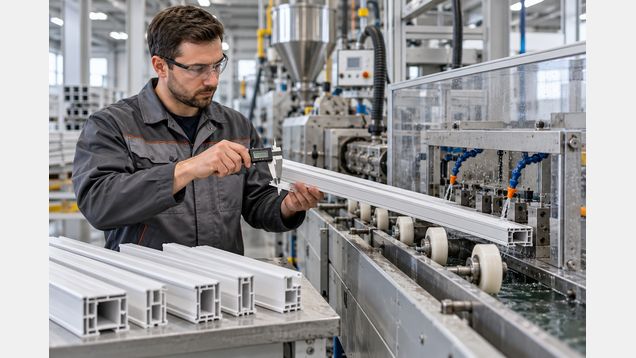

Сформируйте план контроля: какие размеры измеряют, каким инструментом, на какой длине профиля и с какой периодичностью. Если важны прямолинейность или скручивание, опишите, на какой поверхности и в каком положении проверяют изделие. Для измерений с особым шаблоном приложите его чертеж или согласуйте изготовление вместе с оснасткой. Профиль, полученный экструзией, измеряйте после охлаждения, а не на горячем выходе из формующей головки.
При поступлении партии проверьте маркировку материала и изделия, длину отрезков, упаковку и документы на партию. Выборочно измерьте согласованные критические размеры, сравните цвет и поверхность с утвержденным образцом и проверьте сборку. Запишите дату, номер партии, версию чертежа и результат проверки, чтобы при повторном заказе было с чем сравнить.
Если обнаружено отклонение, отделите спорные изделия и сообщите производителю размеры, фотографии и условия проверки. Согласуйте повторное измерение или сортировку и не смешивайте несоответствующие отрезки с годными до решения по партии. При повторяющемся дефекте выясните, затронуты ли материал, фильера, охлаждение или скорость тягового устройства.
Зафиксируйте порядок изменений
Экструзия дает стабильный профиль при согласованных материале, оснастке и режимах линии, поэтому изменение одного из них нельзя проводить молча. В договоре укажите, что производитель заранее сообщает о смене марки сырья, поставщика, цвета, инструмента или режима и получает одобрение заказчика, если изменение влияет на требования к изделию.
После изменения попросите новый пробный отрезок и повторите только те проверки, на которые оно может повлиять; новую версию чертежа храните вместе с протоколом согласования.
Перед повторным заказом сверьте сохраненный эталон, номер версии, материал и условия поставки. Если с момента предыдущей партии поменялась конструкция или назначение изделия, сначала обновите чертеж и согласуйте пробный выпуск. Переход к экструзии на обновленной оснастке допустим после подтверждения сечения, длины и сопряжения с ответной деталью.
