Гидрография показывает глубины и форму дна на участке, где планируются работы у воды или в акватории. При планировании гидрографии заранее определяют границы съёмки, систему координат и уровень, к которому приведут глубины. Эти условия нужны, чтобы проектировщик мог сопоставить подводный рельеф с береговой топосъёмкой и проектом.
Для чего нужна съёмка дна
Гидрография описывает подводный рельеф и расположение объектов в пределах обследованной зоны. Такие данные используют при проектировании причалов, водозаборов, мостовых переходов, укрепления берегов, дноуглубления и других работ на водных объектах. Съёмка отвечает на вопрос, как распределены глубины, но не определяет состав грунта и несущую способность дна.
До заказа уточни, какое решение зависит от результата: положение сооружения, отметка дна, объём выемки, трасса подводной коммуникации или проверка существующего объекта. Для каждого решения могут потребоваться разные границы, детализация и способы передачи данных. Если задача не сформулирована, подрядчик может снять участок, который не покрывает важные зоны проекта.
Границы обозначают на плане и привязывают к береговой линии, створам, опорам или иным объектам, которые можно однозначно найти на местности. Для гидрографии акватории указывают также прилегающую мелководную полосу, если она нужна для сопряжения с наземной съёмкой. Отдельно перечисляют зоны, где ожидаются сооружения, траншеи, откосы или подводные препятствия.
Что согласовать в техническом задании
В задании фиксируют цель работ, контур водной зоны, ожидаемые материалы и требования проекта к точности. Указывают систему координат, вертикальную основу для отметок глубин и способ её связи с высотами на суше. Если уровень воды меняется, согласуют, как будут учитывать его значение во время измерений и приводить результаты к принятому отсчёту.
Согласуй формат результата до выезда: план глубин, горизонтали дна, поперечные профили, цифровую поверхность, исходные точки или сочетание этих материалов. Уточни масштаб и шаг отображения, а также какие существующие объекты нужно нанести. Требования выбирают по задачам проектировщика, а не по универсальному шаблону.
- Показать границу участка и зоны будущих работ на схеме.
- Указать координатную и высотную системы и правила сопряжения с береговой съёмкой.
- Перечислить нужные планы, профили, цифровые файлы и сведения об объектах дна.
- Согласовать описание метода, контроля качества и ограничений съёмки.
Полезно приложить прежние планы, сведения о дноуглублении, инженерных сетях и известных препятствиях. Если проектная геометрия ещё уточняется, перечисли варианты и попроси оценить, достаточно ли выбранного контура для каждого из них. Не заменяй описание ожидаемого результата требованием «снять всё»: оно не задаёт ни границ, ни нужной детализации.
Как выбирают способ промеров
Метод подбирают с учётом площади, глубины, прозрачности воды, течения, препятствий, требуемой плотности данных и условий доступа. Для простого участка и сложной акватории могут применяться разные измерительные системы; выбор оборудования должен быть объяснён задачей и ожидаемым качеством результата. Гидрография не сводится к одному прибору: измеритель глубины, позиционирование и обработка должны работать как согласованный комплект.
Перед договором спроси, как исполнитель проверяет привязку измерений по горизонтали и глубине, учитывает колебания уровня воды и контролирует покрытие. Если для выявления отдельных препятствий требуется дополнительное оборудование или отдельный тип обследования, это нужно прямо включить в программу. Обычный план глубин не гарантирует обнаружение каждого объекта на дне.
Требуемую точность описывают для конкретного проекта и метода, а не только как рекламный показатель оборудования. Попроси пояснить, какие источники неопределённости учитываются, как проверяют повторяемость промеров и где могут оставаться пробелы. Подрядчик, занимающийся гидрографией, должен назвать ответственного специалиста и предоставить примеры работ со сходными условиями, если они есть.
Полевые работы и условия на воде
Перед выходом исполнитель проверяет границы акватории, точки привязки, доступ и ограничения для плавсредства. Работы на воде планируют с учётом ветра, течения, волнения, видимости и требований безопасности. Если фактические условия мешают получить нужное покрытие или качество, участок и причины ограничения фиксируют, а не скрывают за готовой схемой.

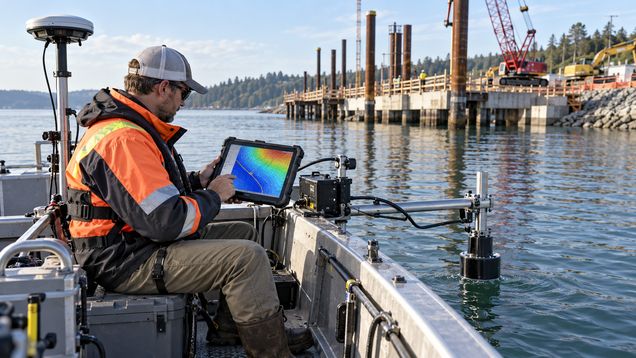

Во время промеров сохраняют сведения о времени, маршрутах, системе позиционирования и измерителе глубины. Отдельно записывают наблюдения уровня воды или источник данных для его учёта, если они нужны для приведения отметок. Повторные или контрольные линии помогают выявить расхождения между проходами; их расположение и использование описывают в отчёте.
Данные обычно требуют обработки: проверки выбросов, приведения глубин к согласованной основе, формирования поверхности и сопоставления с контрольными измерениями. Заказчику важно знать, какие фильтры и преобразования применялись, чтобы при необходимости сравнить итог с исходными данными. Автоматически построенная модель не заменяет контроль исходных промеров.
Как проверить исполнителя
Сравнивай предложения по составу работ, опыту команды, оборудованию и результатам, которые передадут проектировщику. Уточни, кто проводит измерения и обработку, как ведутся полевые записи, кто проверяет контрольные линии и кто отвечает за систему высот. Для проекта у причала и для открытого мелководья могут потребоваться разные решения, поэтому сравнивай подрядчиков на одинаковом техническом задании.
Попроси заранее показать образец итогового плана и перечень цифровых файлов. Уточни, будут ли доступны точки промеров, профили, сведения о координатах и высотной основе, данные о покрытии и описание ограничений. Формулировка «передадим карту» недостаточна, если проектировщику нужны цифровые данные для расчётов.
В договоре закрепи сроки и условия доступа, перечень материалов, формат файлов, порядок согласования изменений и срок устранения замечаний. Укажи, кто отвечает за получение разрешений или согласований, если они нужны для конкретной акватории. Отдельно определи, что делать при невозможности обследовать часть зоны из-за мелководья, помех или погодных условий.
Как принять план глубин и цифровые данные
Начни с проверки заголовка и рамки плана: совпадают ли название участка, дата, границы, масштаб, системы координат и вертикальная основа с заданием. Посмотри, указано ли, как связаны измеренные глубины с уровнем воды и высотами на береговой съёмке. Без этих сведений глубины могут быть трудно сопоставимы с проектными отметками.
Сверь план с исходными точками и профилями: нет ли необъяснённых пустых зон, резких скачков, обрывов поверхности или участков с недостаточным покрытием. Важные сооружения и препятствия должны быть показаны в том объёме, который был предусмотрен заданием. Если цифровая модель и чертёж расходятся, попроси исполнителя указать, какой файл является итоговым и как получены данные для него.
Проверь, что высотные отметки, глубины, горизонтали и подписи читаются, а легенда объясняет условные обозначения. Если проектировщик использует файл для расчёта объёмов, поверхность дна должна быть передана в согласованном формате вместе с описанием её формирования. Скриншот или изображение плана не заменяют цифровую основу, если она нужна для проектирования.
Замечания формулируй по конкретному месту: координаты или участок плана, несоответствие заданию и нужное уточнение. Попроси предоставить исходный фрагмент промеров или повторно проверить спорный участок, если качество результата вызывает обоснованный вопрос. Не требуй произвольного сглаживания глубин: исправление должно опираться на контрольные измерения и документированную обработку.
Как использовать результаты в проекте
До передачи проектировщику сопоставь план дна с топографической основой берега и проверь, что обе съёмки используют совместимые координаты и высотные отметки. Гидрография помогает определить, где нужны уточнения перед размещением опор, береговых конструкций, трубопровода или объёма выемки. Решения, требующие данных о составе и прочности грунтов, нужно обосновывать отдельными инженерными исследованиями.
Если после промеров переместили сооружение, изменили контур работ или планируют углубить дно за пределами снятой зоны, сравни новые границы с фактическим покрытием съёмки. При необходимости закажи гидрографию недостающего участка и не экстраполируй глубины за пределы измерений. В проектной документации отметь использованные версии файлов и дату съёмки, чтобы последующие изменения можно было сверить с исходными данными.
