Неразрушающий контроль помогает обнаружить часть дефектов без разрушения проверяемой детали или конструкции. Перед заказом неразрушающего контроля уточните объект, тип ожидаемого дефекта и критерий оценки: они определяют метод, объём проверки и содержание заключения. Сразу сообщите о покрытии, ограниченном доступе и документах на конструкцию.
Начните с задачи и объекта
Неразрушающий контроль применяют, когда важно оценить состояние детали, сварного соединения или участка конструкции без вырезки и разрушения. Он помогает обнаружить признаки дефектов в доступных зонах, но результат ограничен выбранным методом и объёмом проверки. До заказа опишите, какое решение нужно принять по результатам.
Фраза «без разрушения» не означает, что подготовка не потребуется. Для некоторых методов нужно очистить или локально подготовить поверхность, а после проверки восстановить покрытие. Заранее уточните, какие работы выполняет заказчик, какие — подрядчик, и повлияют ли они на отделку или график объекта.
Для выбора метода важны материал, форма и толщина детали, вид возможного дефекта, состояние поверхности и доступ к ней. Сообщите, где именно предполагается повреждение: на поверхности, рядом с ней или внутри материала. Если дефект пока не обнаружен, опишите причину проверки и условия эксплуатации конструкции.
В строительстве часто обследуют сварные швы, металлические элементы, трубопроводы, крепления и отдельные участки бетонных конструкций. Для каждого объекта нужен свой набор методов и критериев. Не переносите требования для сварного шва на бетон или другой материал только потому, что услуга называется одинаково.
Сопоставьте методы с возможными дефектами
Визуальная проверка подходит для доступных поверхностей и видимых признаков: видимых трещин, коррозии, деформаций или других отклонений. Она не показывает, что происходит внутри закрытого соединения. Для осмотра в труднодоступной зоне могут применяться зеркала, эндоскопы или другое оптическое оборудование.
Капиллярный метод помогает выявлять дефекты, выходящие на поверхность, если материал и состояние поверхности позволяют его применить. Магнитопорошковый метод используют для ферромагнитных материалов; он может выявлять поверхностные и некоторые близкие к поверхности нарушения сплошности. Оба способа требуют подготовки участка и правильного выбора процедуры.

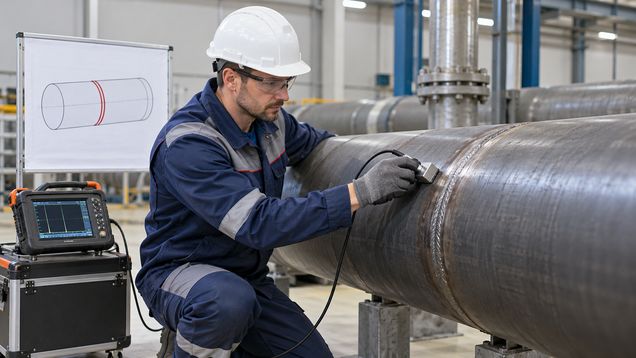

Ультразвуковая проверка использует звуковые импульсы, чтобы оценить толщину или обнаружить отражающие внутренние неоднородности. На результат влияют геометрия детали, расположение дефекта и доступ для установки датчика. Попросите объяснить, какая зона будет проверена и какие участки останутся вне контроля.
Неразрушающий контроль сварных соединений может включать ультразвуковой или радиографический метод, а также проверку поверхности. Рентгенография формирует изображение внутренних особенностей, но требует отдельного плана безопасности и ограничения доступа на время работ из-за ионизирующего излучения. Уточните, как организуют защитную зону и кто отвечает за безопасность на площадке.
Вихретоковый метод применяют к электропроводящим материалам, когда нужно оценить изменения у поверхности. На измерения могут влиять покрытие, зазор между датчиком и деталью, а также форма участка. Не принимайте название метода как обещание найти любой дефект: исполнитель должен указать его возможности и ограничения для вашего объекта.
Бетон, композиты и многослойные конструкции требуют отдельного подбора методики, потому что внутренние слои и армирование меняют условия измерения. Сообщите состав конструкции, толщину доступных слоёв и наличие чертежей. Если данные о материале неизвестны, это стоит отметить в техническом задании до выезда.
Зафиксируйте процедуру и критерии приёмки
Подход к неразрушающему контролю выбирают не только по удобству оборудования. Сначала определите, какой тип дефекта важно обнаружить, где допустимо проводить работы и какие части объекта должны попасть в проверку. Затем согласуйте метод и документ, по которому будут оценивать результат.
Попросите указать критерии приемки до начала работ. Само обнаружение индикации ещё не означает автоматический отказ детали: значение имеет её тип, положение, размер и требования проекта или применимого стандарта. Если основание проверки — ремонт, договор или техническое задание, приложите соответствующие документы.
Объём неразрушающего контроля опишите на схеме: номера швов и деталей, длина участка, доступные стороны и зоны, которые проверять нельзя. Отдельно укажите, выборочная это проверка или проверяют каждый элемент. Если исполнитель предлагает уменьшить объём, попросите показать, как это соотносится с проектом и требуемым уровнем контроля.
До выезда обсудите очистку, удаление краски и ржавчины, температуру, освещение, доступ к обеим сторонам соединения и необходимость остановить оборудование. Для некоторых методов состояние поверхности влияет на достоверность результата. Согласуйте, кто подготовит площадку и восстановит покрытие после завершения.
Уточните квалификацию специалиста именно по выбранному методу и объекту. Для промышленных методов существуют отдельные схемы подтверждения компетентности персонала, а применимые требования зависят от отраслевого документа и условий договора. Попросите предъявить сертификат или другое предусмотренное подтверждение и проверьте, что срок его действия не истёк.
Проверьте исполнителя и содержание отчёта
При неразрушающем контроле опыт специалиста не заменяет утверждённую процедуру, а прибор сам по себе не гарантирует достоверный вывод. Попросите назвать применяемую инструкцию, оборудование, контрольные образцы или эталоны, если они предусмотрены методом. Уточните, как проверяют работоспособность аппаратуры до и после выполнения задания.
Если заказчик требует аккредитованные результаты, проверьте запись исполнителя в реестре Национального агентства по аккредитации Украины. Сверьте действующий статус и область аккредитации с конкретным объектом, методом и измеряемой характеристикой. Уточните, входит ли заявленный объём работы в эту область, а не только соседняя услуга.
В отчёте должны быть понятны объект, дата, применённая процедура, проверенные зоны и способ обработки результатов. Для обнаруженных показаний укажите их место, вид и размеры в пределах возможностей метода, а также фотографии или схему, если это предусмотрено заданием. В выводе отдельно покажите сопоставление с заранее согласованными критериями.
Сравнивайте предложения по одинаковому объёму и составу документов. Уточните, входят ли в цену подготовка поверхности, выезд, обследование труднодоступных мест, повторный контроль после ремонта и срочное оформление отчёта. Низкая стоимость может не включать часть операций, которые затем понадобятся для принятия объекта.
Проверьте устранение дефекта
Если обнаружена индикация, попросите подрядчика указать её точное положение и объяснить, какую дополнительную проверку можно выполнить. Решение о ремонте или замене принимайте по критериям проекта и заключению ответственного специалиста, а не по одному слову «дефект». При необходимости привлеките проектировщика или технического надзора.
После ремонта согласуйте, проверяют ли только место вмешательства или весь исходный участок. Условия повторного обследования, подготовку поверхности и критерии нужно определить до начала работ, чтобы результат можно было сопоставить с первым отчётом. Сохраните обе схемы контроля и документы на применённую процедуру.
Неразрушающий контроль после ремонта выполняют по методу, подходящему для выявленного типа дефекта и материала. Сверьте повторный отчёт с исходным, отметьте проверенные зоны и убедитесь, что критерии приемки не изменились без объяснения. Если новый метод отличается от первоначального, запросите обоснование и описание его ограничений.
