Изготовление резервуаров начинают с назначения ёмкости и условий эксплуатации: рабочей среды, режима, места установки и требований проекта. Перед заказом изготовления резервуаров согласуйте материал, размеры, патрубки, контроль качества, испытания и комплект документов. Для оборудования под давлением отдельно проверяют применимые требования.
Сначала определите тип резервуара
Изготовление резервуаров для воды, топлива, химических веществ или технологических жидкостей нельзя рассчитывать по одному универсальному шаблону. Для технического задания нужны состав среды, рабочая температура, режим заполнения и опорожнения, условия хранения и место установки. От этих данных зависят материал, форма, защита от коррозии, расположение опор и требования к контролю.
Уточните, будет ли ёмкость работать при атмосферном давлении или под избыточным давлением, и предусмотрены ли циклическая нагрузка, вакуум, нагрев либо наружная установка. Не подменяйте эти сведения общим названием «резервуар». Если режим эксплуатации неизвестен, передайте его проектировщику или технологу: производитель не должен сам выбирать опасные параметры по предположению.
Для изготовления резервуаров подготовьте чертёж или техническое задание с объёмом, габаритами, опорами, патрубками, люками, уровнемерами и способом подключения к трубопроводам. Укажите, какие элементы входят в поставку, а какие предоставляет монтажная организация. Сверьте направление патрубков и доступ для осмотра с планом размещения, фундаментом и соседним оборудованием.
Какие требования внести в проект
Рабочий чертёж должен фиксировать геометрию корпуса и днища, расположение швов, опор и усиливающих элементов, если они нужны для данного изделия. Состав материалов и их толщину определяет проектировщик на основании среды и расчётных нагрузок. Не принимайте предложение «сделать стенку потолще» вместо расчёта: изменение массы может повлиять на транспортировку, фундамент и монтаж.
Отдельно укажите внутреннее или наружное покрытие, изоляцию, окраску, требования к чистоте поверхности и совместимость материала с продуктом. Для пищевой, питьевой или агрессивной среды запросите у проектировщика конкретные требования и документы, подтверждающие их выполнение. Общего обещания «нержавейка» недостаточно: важны марка материала и пригодность для заявленных условий.
Если резервуар относится к оборудованию, работающему под давлением, до заказа выясните, какой технический регламент и какие правила применяются к его конструкции и категории. Применимость требований может зависеть от параметров оборудования и рабочей среды; не каждый бак подпадает под одинаковую процедуру. Попросите проектировщика указать, какие документы, испытания и подтверждение соответствия должны быть переданы вместе с изделием.
Проверьте изготовителя и его возможности
Запросите сведения о цехе, оборудовании и опыте выпуска резервуаров похожей формы и назначения. Уточните, какие этапы выполняются самим изготовителем, а какие передают сторонним организациям. Если часть сварки, покрытия или контроля отдают субподрядчику, заранее согласуйте, кто отвечает за общий результат и собирает документы по всей цепочке.
Уточните, как партия металла связывается с готовым изделием и какие документы передаются заказчику. Для сварной ёмкости спросите, как подтверждаются качество швов и подготовка работников, если это требуется проектом или правилами. Внешний осмотр не показывает состояние скрытого соединения.
Уточните, кто отвечает за разработку рабочей документации. Если поставщик предлагает изготовить изделие «по эскизу», проверьте, кто переведёт его в расчётный чертёж и согласует нагрузку, опоры и соединения. До выпуска металла утвердите финальную редакцию чертежа с обозначением даты и перечнем изменений.
Сопоставьте сметы и график поставки
Сравнивайте предложения по одному заданию, материалу, комплектности и объёму контроля. Раздельно укажите корпус, патрубки, покрытие, испытания, упаковку, доставку и монтаж. Проверьте, включён ли контроль в цену.
Уточните, как производитель рассчитывает доплаты при изменении чертежа и какие материалы уже закуплены к этому моменту. В договоре укажите срок утверждения проекта, дату готовности и последовательность платежей. Если резервуар нужен к монтажному окну, предусмотрите промежуточное уведомление о готовности и порядок согласования переноса доставки.
Срок производства зависит от материала, сложности изготовления и очереди цеха. Попросите назвать этапы, которые влияют на дату отгрузки: утверждение чертежа, закупка металла, сварка, контроль, окраска и упаковка. Не планируйте фундаментную или монтажную бригаду на устную дату без подтверждения изготовителя.
Согласуйте контроль качества
Контроль за изготовлением резервуаров закрепите в техническом задании до запуска работ. Укажите, какие размеры проверяют, как фиксируют результаты и какие методы контроля предусмотрены проектом. Если для изделия требуется контроль сварных соединений или испытание герметичности, определите порядок, ответственного и документ, который получит заказчик.
Не задавайте собственные режимы испытаний и не просите изготовителя выбирать их без проектного основания. Проверку выполняют по применимым требованиям и документации на оборудование, а сам резервуар должен быть установлен и подготовлен безопасным способом. В договоре отделите контроль на производстве от проверки после монтажа и ввода в эксплуатацию.

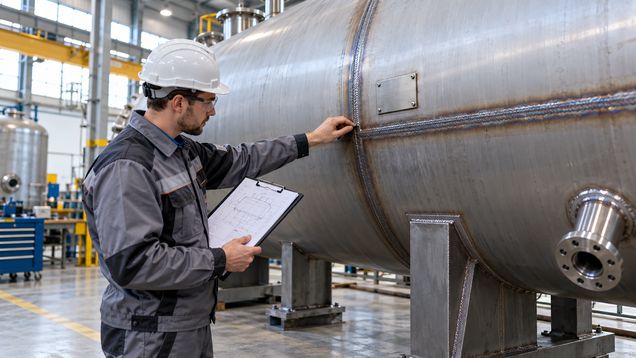

Перед приёмкой сопоставьте маркировку, габариты и расположение патрубков с согласованным чертежом. Осмотрите корпус, опоры, сварные участки, покрытие и комплектность, а обнаруженные вмятины, трещины, коррозионные пятна или повреждения упаковки внесите в акт. Скрытые дефекты нельзя подтверждать одним визуальным осмотром, поэтому сверяйте результаты с предусмотренными протоколами.
Документы и готовность к эксплуатации
В комплект поставки включите паспорт изделия, руководство по монтажу и эксплуатации, чертежи, сведения о материалах и протоколы контроля, если они требуются для этого резервуара. Для оборудования, на которое распространяется технический регламент, отдельно проверьте наличие предусмотренной документации и подтверждения соответствия. Названия и состав бумаг могут отличаться в зависимости от типа и категории ёмкости.
Изготовление резервуаров по индивидуальному проекту требует согласованных параметров среды и нагрузки. Сверьте табличку и маркировку с паспортом, проверьте наличие документов для эксплуатации и передачи объекта. Если сведений не хватает, запросите их у изготовителя до установки.
Назначьте ответственного за хранение паспорта и протоколов, а копию передайте монтажной организации. До заполнения или подключения проверьте, что фундамент, анкеровка, трубопроводы и обслуживаемая арматура соответствуют проекту. Установка и ввод резервуара в эксплуатацию — отдельные этапы, их нельзя считать завершёнными только потому, что изделие доставлено на площадку.
Логистика и монтажные условия
До заказа сообщите габариты готового изделия и маршрут доставки до места установки. Проверьте ширину проездов, высоту ворот, повороты, возможность подъезда крана и ограничения по разгрузке. Для крупной ёмкости условия перевозки и монтажа следует согласовать с проектировщиком и подрядчиком заранее, а не после завершения сварки.
Если резервуар поставляется частями, обозначьте каждую секцию, стык и очередность сборки. Заранее определите, кто выполняет монтажные соединения, какие документы оформляет и как проверяет их после сборки. Изготовитель должен передать понятную маркировку, чтобы монтажная бригада не перепутала патрубки и детали.
После перевозки сравните состояние изделия с актом отгрузки. Повреждение корпуса, опоры или покрытия зафиксируйте до монтажа; не выправляйте деформированный элемент без письменного решения изготовителя или проектировщика.
Что закрепить в договоре
В договор внесите назначение резервуара, рабочую среду, ссылку на утверждённый чертёж и полный состав поставки. Отдельно определите требования к материалам, испытаниям, маркировке, документам, упаковке, гарантийному сроку и порядку устранения недостатков. Требования к изготовлению резервуаров закрепите в техническом задании. Если изготовитель отвечает только за производство, укажите, кто проектирует, перевозит, монтирует и принимает оборудование.
- Кто утверждает техническое задание и изменения чертежа.
- Какие материалы и покрытия входят в цену и чем они подтверждаются.
- Какие проверки и испытания предусмотрены для конкретного изделия.
- Когда передаются паспорт, протоколы контроля и документы о соответствии.
- Как оформляются повреждения при перевозке и несоответствие при приёмке.
Изготовление резервуаров запускайте после согласования технического задания и чертежей всеми ответственными участниками. Сверьте номер изделия с паспортом, проверьте комплектность и закройте замечания до монтажа. Храните документы вместе с исполнительной схемой и актами ввода в эксплуатацию.
