Внутрипольный конвектор устанавливают в подготовленный канал пола, чтобы обогревать участок у окна или наружной стены. Для внутрипольного конвектора заранее согласуют габариты короба, глубину, чистовой уровень, подключение и доступ к очистке; место определяют до устройства стяжки и финишного покрытия.
Как устроен напольный канал

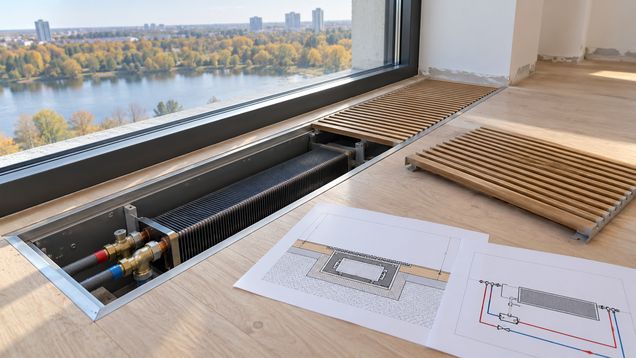

Внутрипольный конвектор состоит из короба, теплообменника и декоративной решётки; в отдельных моделях есть вентилятор, термостат или блок управления. Короб устанавливают в подготовленное углубление, а верх решётки совмещают с уровнем готового пола. Состав узла и способ крепления зависят от производителя и проекта.
Конвектор внутрипольного монтажа может подключаться к водяной системе отопления или работать от электросети. Модели с вентилятором и без него имеют разную мощность, шум, требования к подключению и обслуживанию. Проверь данные именно выбранного оборудования, а не только его название или длину короба.
Такой прибор обычно планируют рядом с наружным остеклением, где требуется компенсировать теплопотери или снизить ощущение холодного потока у окна. Точное место и расчётную мощность определяют специалисты. Не считай любой участок возле стекла достаточным для обогрева комнаты и не устанавливай короб там, где его перекрывает мебель.
Встраивание в пол отличается от монтажа настенного радиатора: затрагиваются толщина конструкции, стяжка, покрытие, проходы труб и доступ к очистке. Если конструкция пола уже выполнена, устройство канала может потребовать серьёзной переделки. Уточни решение до заказа отделки и проверь, что оно допустимо для перекрытия.
Подберите мощность и расположение
Рассчитай теплопотери комнаты по окнам, наружным стенам, утеплению, вентиляции и климатическим условиям. Сопоставь результат с теплоотдачей выбранной модели при фактическом температурном режиме системы. Выходная мощность зависит от конструкции теплообменника, температуры воды, наличия вентилятора и условий помещения.
Внутрипольный конвектор выбирай по расчётной мощности и свободной длине установки, а не только по размеру оконного проёма. Учитывай опоры остекления, двери, стойки, шторы, встроенную мебель и участки, где короб нельзя разместить. Если длины и отдачи не хватает, согласуй дополнительный прибор или другой способ обогрева.
Для модели с вентилятором проверь электропитание, управление, шум и возможность замены мотора или блока без разрушения пола. Для водяного варианта согласуй подачу и обратку, рабочее давление, регулирующую арматуру и подключение к коллектору. Гидравлический и электрический расчёт выполняют специалисты в составе проекта.
Если оборудование поддерживает охлаждение, отдельно уточни отвод конденсата, уклон, слив и защиту от влаги. Не предполагается, что любой нагревательный короб можно использовать для охлаждения. Функцию и способ отвода воды проверяй в паспорте модели и проекте до устройства пола.
Согласуйте размеры короба с полом
Сверь габариты короба, монтажную глубину и ширину с разрезом конструкции пола. В расчёт включи черновое основание, звукоизоляцию, стяжку, клей и финишное покрытие. Оставь предусмотренное системой место для регулировки высоты, подведения коммуникаций и заполнения промежутков вокруг корпуса.
Отметь высоту готового пола и уровень решётки относительно покрытия. Короб не должен выступать, мешать дверям или образовывать опасную кромку; допустимое сопряжение уточни в инструкции производителя. Положение проверь у окон, дверных проёмов, мебельных фасадов и переходов в соседние комнаты.
Не вырезай канал в плите или другом несущем основании без проектного решения и проверки конструкции. Учитывай арматуру, инженерные сети, толщину перекрытия, допустимые нагрузки и условия опирания короба. При сомнениях в возможности углубления останови работы и привлеки конструктора или инженера, ответственного за здание.
Выбери решётку по назначению и нагрузкам. Для проходной зоны, мебели на колёсах или места установки тяжёлых предметов проверь допустимую нагрузку на решётку и короб по документации изделия. Не накрывай решётку ковром или плотной облицовкой, если это препятствует движению воздуха.
Продумайте подвод коммуникаций
Подводку к внутрипольному конвектору и точное положение корпуса покажи на плане вместе с направлением теплообменника, подачей и обраткой, электрическими выводами и местом термостата. Для нескольких приборов присвой каждому номер и свяжи его с ведомостью оборудования. Оставь понятные привязки от стен, осей, оконных стоек и других постоянных элементов.
Трубопроводы и провода должны подходить к коробу без натяжения и пересечения с неподтверждёнными трассами. Защиту, теплоизоляцию, гильзы и способы прохода через конструкции выбирают по проекту и правилам монтажа. Не размещай разъёмные соединения в недоступном месте, если система требует их осмотра или обслуживания.
Сверь, где можно установить клапан, воздухоотводчик, термостат и блок питания. Эти узлы должны оставаться доступными после укладки покрытия и установки мебели. Для электрической модели заранее согласуй линию, защиту и способ подключения с квалифицированным электриком.
Если в помещении есть гидроизоляция, проверь сопряжение короба, трубных вводов и слоя защиты от воды. Для мокрых зон требуется решение, учитывающее конкретную модель, тип пола и режим уборки. Сам короб и решётка не заменяют гидроизоляцию помещения.
Подготовьте этапы установки
До заливки пола проверь размеры и высоту короба, положение патрубков, комплект креплений и способ защиты на время строительства. Установи и выровняй корпус по проектной отметке силами монтажника, который отвечает за отопительную систему. Не оставляй его без временной крышки, если в канал могут попасть раствор, пыль или мусор.
Подключение выполняй по схеме изготовителя. Водяной прибор испытывают на герметичность предусмотренным способом до того, как соединения станут недоступны; для модели с вентилятором проверяют электроподключение и управление. Результат испытаний и фактическое расположение элементов зафиксируй в акте, фото или исполнительном плане.
После завершения строительных работ сними защитную крышку, очисти канал и теплообменник от пыли, затем установи решётку. Проверь, что короб не перекошен, решётка лежит ровно, а воздухозабор и выход не заблокированы. Не включай оборудование до окончания проверок и подключения всех защитных устройств.
Регулярное обслуживание требует снять решётку и получить доступ к внутренней части канала. Уточни у производителя, как чистить теплообменник, вентилятор, фильтр и датчики, если они есть. Если для этого нужно перемещать мебель или демонтировать отделку, предусмотри свободный доступ ещё на стадии проекта.
Проверьте узел перед отделкой
Проверь ровность основания, высоту короба и доступ к подключениям. До закрытия пола сверь отметку корпуса с проектом, проверь расположение патрубков и убедись, что защитная крышка установлена. Замечания исправляй до заливки или настила покрытия, пока к узлу есть доступ.
Перед облицовкой сверь модель, мощность и размеры оборудования с проектом. Для внутрипольного конвектора до закрытия короба подтверди испытание водяных соединений или проверку электрической части. После финишных работ очисти канал и проверь устойчивость решётки.
Перед передачей владельцу проверь внутрипольный конвектор на прогрев, работу термостата или вентилятора, отсутствие утечек и свободный проход воздуха. Зафиксируй модель, схему подключений и место скрытых коммуникаций. Передай владельцу инструкцию по чистке и обслуживанию, чтобы для обычного ухода не пришлось разбирать пол.
