Мебельный кондуктор направляет сверло и помогает повторять отверстия по заданной схеме. Для выбора мебельного кондуктора сопоставь тип соединения, толщину детали, диаметр оснастки и кромку, от которой будешь отсчитывать отверстия. Перед серийным сверлением проверь настройку на обрезке той же плиты и зафиксируй шаблон струбциной.
Какие отверстия задают мебельные кондукторы
Мебельный кондуктор может направлять сверло перпендикулярно поверхности или под углом, а также задавать повторяющиеся позиции. Шкант — короткий цилиндрический штифт, который соединяет детали через парные отверстия. Втулка — кольцо в шаблоне, которое направляет сверло; для шкантовой стыковки используют втулки и упоры, для скрытого соединения на косой шуруп — наклонный шаблон, для мебельных петель — приспособление под чашку и крепёжные отверстия.
Есть универсальные шкантовые модели для углового, Т-образного и торцевого соединения; линейные шаблоны помогают сверлить ряды отверстий под полкодержатели или фурнитуру. Они различаются положением упора, расстоянием между направляющими и допустимой толщиной заготовки. Например, Wolfcraft указывает для Dowelmaster толщину деталей 12–30 мм и шканты диаметром 6, 8 или 10 мм; эти значения относятся только к данной модели.
Шаблон для фурнитуры часто рассчитан на конкретную серию петель, направляющих или подъёмных механизмов. Производители мебельной фурнитуры выпускают приспособления для переноса монтажных размеров и предварительного сверления. Универсальная разметка не заменяет схему конкретной модели: совпадение нескольких отверстий не гарантирует правильную посадку детали.
Как подобрать шаблон под соединение
При выборе мебельного кондуктора отталкивайся от крепежа и последовательности сборки. Для шкантов проверь диаметр втулки, соответствие сверла шканту, длину соединителя и наличие ограничителя глубины. Для винтового соединения сверяйся с инструкцией к шурупу или системе: у направляющего шаблона может быть задан свой угол и специальная ступенчатая оснастка.
Проверь, какой диапазон толщины принимает приспособление и от какой поверхности оно выставляет размер. Упор от кромки, центральная направляющая и фиксированный шаг отверстий решают разные задачи. Если предстоит сверлить несколько одинаковых деталей, удобны жёсткий упор и надёжный зажим; для одной нестандартной точки может хватить переносного шаблона с разметкой.
Оцени не только тип отверстия, но и доступ к месту сверления. Короткий шаблон может не перекрыть широкую деталь, а корпус инструмента — не поместиться между стенками собранного шкафа. Если нужно обработать готовую мебель, заранее проверь, можно ли снять фасад или полку и поставить их на верстак без повреждения.
Сверло, глубина и материал детали
Диаметр сверла выбирают по втулке, соединителю и инструкции производителя, а не по внешнему виду отверстия. У шкантовой оснастки проверь износ режущих кромок и биение сверла; тупое или погнутое сверло хуже входит в направляющую и может увести отверстие. Для чашки петли и для крепёжного винта обычно требуются разные сверла и отдельные настройки.
Ограничитель глубины на сверле либо встроенный упор помогает не пройти деталь насквозь. Сверь фактическое расстояние до обратной стороны заготовки с длиной крепежа и глубиной, заданной схемой. Для глухого отверстия сделай пробу на обрезке той же толщины; метка на сверле без проверки положения кондуктора не защищает от ошибки в глубине.
Ламинированная древесно-стружечная плита, МДФ (древесноволокнистая плита средней плотности), фанера и массив по-разному реагируют на сверление и выход режущей кромки. Поддерживай обратную сторону подкладной обрезной дощечкой там, где сверло может вырвать материал на выходе. Для хрупкой кромки или узкой детали сначала проверь качество отверстия на обрезке и соблюдай режим, который указан изготовителем сверла и инструмента.
Разметка и базирование заготовок
До сверления выбери базовую кромку и лицевую сторону каждой детали. Перенеси отметки угольником и карандашом, затем проверь, что сопрягаемые детали ориентированы одинаково: ошибка с перевёрнутой заготовкой смещает отверстия даже при точном шаблоне. На парных элементах обозначь верх и сторону, которая будет видна после сборки.
Для повторяющегося ряда установи ограничитель или линейку по инструкции модели, прижми шаблон к одной и той же базовой кромке. Если положение задаёт край втулки, а не её центр, учитывай это при переносе отметки и не смешивай разные точки отсчёта. После первой позиции измерь расстояние до соседней и сравни с чертежом фурнитуры.

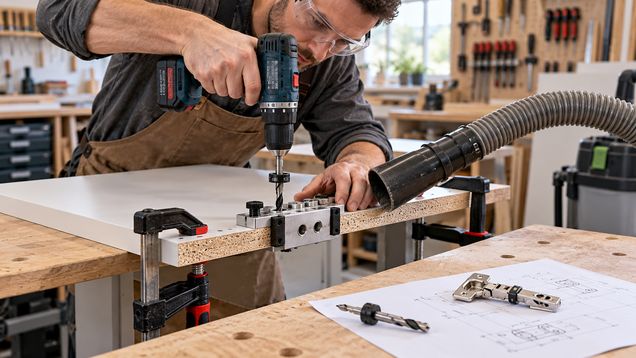

Перед сверлением закрепи деталь струбциной, а шаблон удерживай его штатным зажимом или крепежом. Надень защитные очки и подключи пылеудаление, если оно предусмотрено для выбранного инструмента. Повторно проверь положение мебельного кондуктора относительно кромки, от которой отсчитываются отверстия. Не компенсируй слабую фиксацию нажимом на корпус: шаблон может сдвинуться и сместить отверстие. Убедись, что сверло свободно проходит в направляющую и не задевает стол или стенку шкафа.
Последовательность сверления через шаблон
Мебельный кондуктор для шкантовой стыковки и направляющий блок для наклонных шурупов работают по разным схемам, поэтому настройку выполняй по руководству именно своей модели. У некоторых систем глубину выставляют переставным кольцом на сверле, у других есть собственный ограничитель. Перед серией отверстий просверли одну пробу и проверь, не выходит ли сверло на обратную сторону.
- Собери сверло, втулку и ограничитель, предусмотренные выбранным комплектом.
- Выставь шаблон по базовой кромке и зажми его вместе с деталью.
- Начни сверление без бокового усилия, удерживая инструмент по направлению втулки.
- Останови инструмент перед перестановкой шаблона и очисти отверстие от стружки.
- Сними зажим только после остановки сверла и проверь пробную пару деталей.
Если сверло закусывает, шаблон дрожит или появляется резкий нагрев, прекрати работу и проверь затяжку зажима, оснастку и свободный выход стружки. Не раскачивай сверло внутри втулки, чтобы расширить отверстие: так нарушится направление и посадка крепежа. Для проходного сверления подложи жертвенную дощечку и заранее убедись, что под деталью нет верстака или проводов.
Причины смещения отверстий и исправление ошибки
Сначала сравни отметки и положение шаблона с чертежом, а затем определи, где появилось отклонение. Если все отверстия смещены одинаково, проверь базовую кромку и настройку упора; если ошибка нарастает по ряду, осмотри направляющую и механизм перестановки. Эти признаки помогают найти участок проверки, но сами по себе не устанавливают единственную причину.
Не расширяй отверстие сверлом большего диаметра, пока не проверено, подходит ли такое решение для конкретного соединителя и нагрузки. Слишком свободная посадка шканта или винта может ухудшить соединение, а заполнение щели клеем не исправляет неверное положение отверстия автоматически. Для детали, которая несёт нагрузку или удерживает фасад, согласуй способ ремонта с изготовителем системы либо замени заготовку.
При повторной разметке закрепи шаблон и измерительный упор до переноса следующей позиции. Сопоставь расстояние между отверстиями на детали и в инструкции, затем проверь одну точку на обрезке. Если направляющая втулка заметно изношена или имеет заусенец, замени её по каталогу производителя, а не подтачивай вручную.
Проверка отверстий перед сборкой
Мебельный кондуктор помогает сохранить координаты, но перед монтажом проверь фактическую стыковку деталей без затяжки крепежа. Совмести торцы и плоскости, приложи петлю или направляющую и убедись, что отверстия совпадают с монтажной схемой. Для шкантов проверь сухую посадку на обрезке или паре деталей до нанесения клея.
Если соединитель входит с перекосом, крепёж упирается в дно или фурнитура не прилегает к плоскости, останови сборку и сверь диаметр, глубину и базовую разметку. При необходимости повторной настройки зафиксируй положение мебельного кондуктора на пробной детали, а не на готовом фасаде. Начинай монтаж только после того, как проверка на образце и схема производителя дают совпадающий результат.
